5.4. Установка катушки сварочной проволоки
Удостоверьтесь, что аппарат отключен от сети питания.
Откройте боковую панель аппарата. Установите катушку с проволокой на штатив 5 Рис.6.
Отрежьте конец проволоки (≈10 см). Открутите прижимной винт 1 в механизме подачи проволоки,
откиньте его, для модели 135/165 потянув на себя, для моделей 195/235/2000/2100 потянув влево, и
вставьте конец проволоки через отверстие 6 для подачи к приводному ролику 3. Убедитесь, что витки
проволоки на катушке не заходят друг на друга и не будут мешать разматыванию. Установите
обратно и закрутите прижимной винт 1. Давление, оказываемое на проволоку приводным роликом,
регулируется с помощью прижимного винта 1. Очень важно установить правильное давление.
Оптимальное давление обеспечит ровное без рывков продвижение проволоки и остановку
приводного ролика в случае блокирования сварочного пистолета. Слишком малое давление
приводит к проскальзыванию проволоки, слишком большой прижим может разорвать проволоку.
Требуется определенный опыт для установки правильного прижима.
Далее закройте боковую крышку и включите аппарат в сеть. Для прохождения проволоки через
сварочный пистолет:
для моделей i-MIG 135, 165 - нажмите на кнопку сварочного пистолета;
для моделей i-MIG / Digi MIG 195, 235 и MultiPro 2000 / 2100 - нажмите кнопку 6 рис.1 на лицевой
панели;
Механизм подачи проволоки затянет проволоку в канал сварочного пистолета, проволока пройдет
через весь рукав сварочного пистолета и выйдет наружу. Обрежьте конец проволоки, чтобы
свободный видимый конец был 5-10 мм.

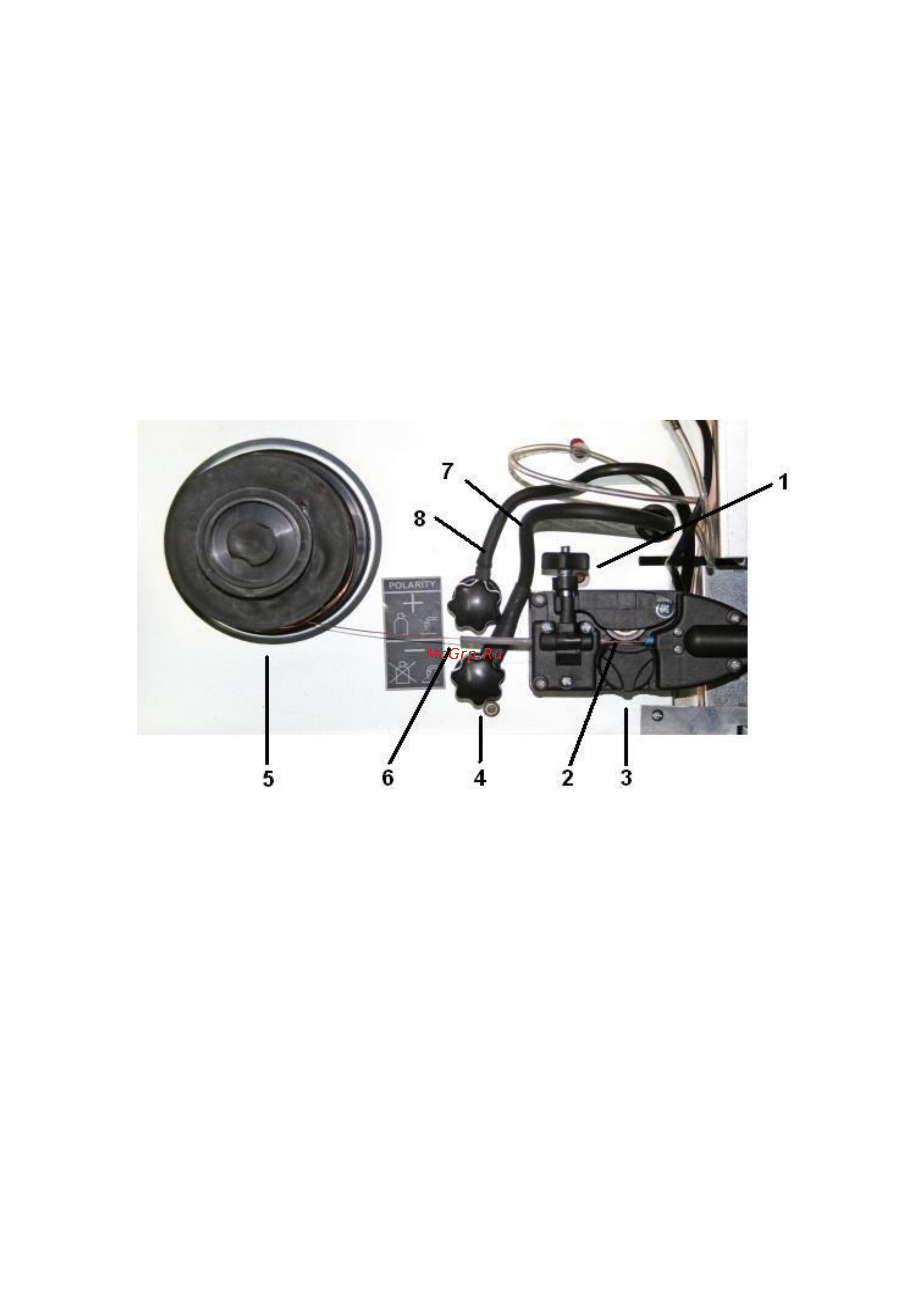

1. П
рижимной винт, регулирует давление прижимного ролика Рис. 6
2. Прижимной ролик
3. Приводной ролик
4. Контакты смены полярности (работа с газом / без газа)
5. Катушка с проволокой
6. Отверстие канала подачи проволоки
7. Провод сварочного пистолета
8. Обратный провод
5.5. Работа с газом и без газа.
Сварочные аппараты серии i-MIG, Digi MIG и MultiPro могут работать как с защитным газом, так и без
него. Для смены вида работы необходимо сменить полярность сварочного пистолета. Смена
полярности производится под откидной боковой крышкой, рядом с механизмом подачи проволоки
Рис. 6. Все работы производите, предварительно отключив аппарат от сети.
Для работы без газа необходимо подключить провод сварочного пистолета 7 к «-» контакту, а
обратный провод 8 к «+». Для работы без газа необходимо использовать специальную флюсовую
проволоку. Модели i-MIG 135 / 165 изначально оснащены для работы без газа.
Для работы с защитным газом подключите провод сварочного пистолета 7 к «+» контакту, а обратный
провод к «-». Подключите защитный газ к штуцеру на задней панели.
Модели i-MIG / Digi MIG 195 / 235 и MultyPro 2000 / 2100 изначально оснащены для работы с газом.
Для смены полярности у моделей MultiPro: для работы с газом — подключите провод 7 к контакту «+»
рис.6, а обратный провод зажима массы к контакту «-» на лицевой панели аппарата; для работы без
газа — подключите провод 7 к контакту»-» рис.6, а обратный провод зажима массы — к контакту «+»
на лицевой панели.
При неправильном подключении результат сварки резко ухудшается или становится невозможным.
Это не является дефектом аппарата.
Рис. 4
