Quattro Elementi B 225 225 А ПВ 80% TIG-Lift 170В 641-114 [2/9] Назначение общее описание и внешний вид

Содержание

• Назначение общее описание и внешний вид 2
• Правила безопасности и общие положения 2
• Техническая информация 3
• Подготовка к началу работы 5
• Принцип работы и начало эксплуатации 5
• Рекомендации при сварке плавящимся электродом мма 6
• Устранение дефектов при сварке плавящимся электродом 7
• Ограничение ответственности 8
• Особенности эксплуатации 8
• Техническое обслуживание 8
• Транспортировка хранение и утилизация 8
• В 125 в145 в 165 в 185 в 205 в 225 9
• Обратите внимание на строку с указанием сечения удлинителя питания для обеспечения достаточной подводимой мощности питания необходимо использовать электрические удлинители с сечением провода не менее указанного в таблице в противном случае более тонкий провод создаст большое сопротивление и будет сильно греться действует общее правило чем длиннее провод питания тем большего сечения он должен быть электрический удлинитель должен быть полностью размотан с катушки невыполнение этих условий не позволит аппарату получать достаточно мощности и приведет к уменьшению сварочного тока на выходе 9
• Производитель quattro elementi s r l виа сан винченцо 2 16121 генуя италия срок службы 3 года с даты выпуска дата выпуска изделия содержится в первых 4 х цифрах серийного номера в формате мм гг серийный номер нанесен на корпус насоса и должен быть занесен в гарантийный талон при продаже допускается дальнейшая эксплуатация насоса при условии ежегодного замера сопротивления изоляции гарантийные обязательства согласно прилагаемому гарантийному талону гарантийный талон и руководство по эксплуатации являются неотъемлемыми частями данного изделия товар сертифицирован 9
• С отзывами и предложениями обращайтесь www quattro el com 9
• Технические характеристики 9

Похожие устройства

• DDE DPG7501E 7,0/7,5кВт 25л 90 кг DPG7501E Инструкция по эксплуатации
• Patriot REMEZA Aircast СБ4/С-100.LB30АВ Инструкция по эксплуатации
• Patriot PTR 80-260А, Ременной, 220В, 1,8 кВт, 12 мм, 525306311 Инструкция по эксплуатации
• Bosch EasyImpact 120 06039A4102 Инструкция по эксплуатации
• Fubag OPTIMA 9-13 u0022Хамелеонu0022 38072 Инструкция по эксплуатации
• Hammer GN1000i 358779 Инструкция по эксплуатации
• Wester B 100-220 OLB 284332 Инструкция по эксплуатации
• Royal Thermo Vittoria 500 Инструкция по эксплуатации
• Royal Thermo Revolution Bimetall 500 Инструкция по эксплуатации
• Smeg LQVN 862-1 сталь; черный Инструкция по эксплуатации
• Fubag DECOR G 5000 Инструкция по эксплуатации
• Metabo WEV 10-125 Quick 600388500 Инструкция по эксплуатации
• Metabo KHA 18 LTX  600210890 Инструкция по эксплуатации
• Matrix Laser level 35027 Инструкция по эксплуатации
• Denzel 58061 Инструкция по эксплуатации
• Gross G120 57446 Инструкция по эксплуатации
• Denzel 58066 Инструкция по эксплуатации
• Matrix 74026 P 24, 115 х 22,2 мм Инструкция по эксплуатации
• Matrix 74056 P 24, 150 х 22,2 мм Инструкция по эксплуатации
• Matrix 74057 P 40, 150 х 22,2 мм Инструкция по эксплуатации

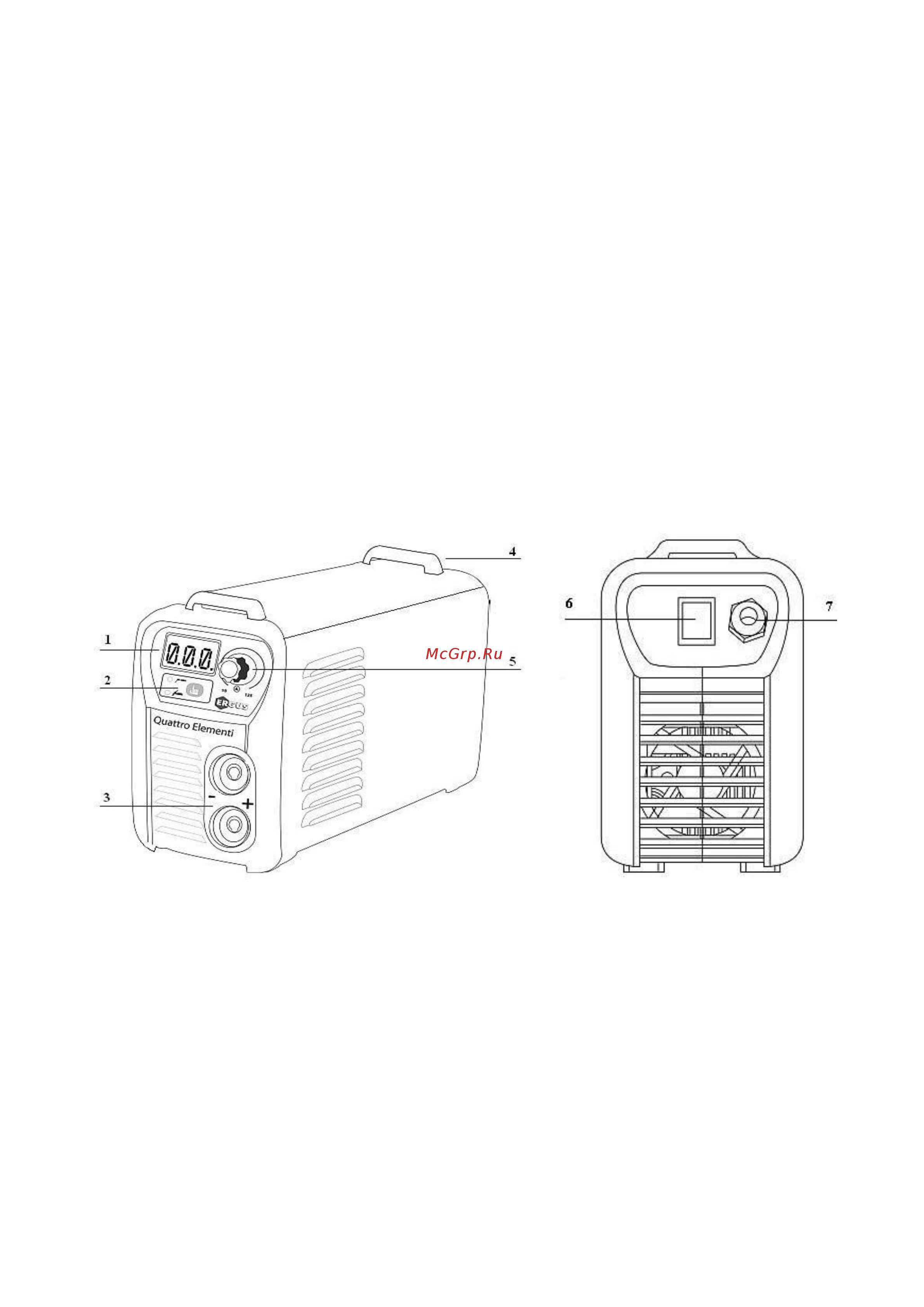

Уважаемый покупатель Мы благодарим Вас за выбор продукции торговой марки Quattro Elementi Прежде чем начать пользоваться изделием обязательно ознакомьтесь с данной инструкцией Несоблюдение правил эксплуатации и техники безопасности может привести к выходу из строя аппарата и нанесению вреда здоровью и даже смерти пользователя Продукция торговой марки Quattro Elementi всесторонне проверена на заводе изготовителе Приобретайте аппараты с запасом мощности и производительности Как показала практика подавляющее большинство обращений в сервисный центр связано не с качеством техники а неправильным подключением некачественными расходными материалами несоответствием напряжения в сети или неумелыми действиями пользователя 1 Назначение общее описание и внешний вид Модели серии В представляют собой переносные однофазные сварочные аппараты с источником питания инверторного типа предназначенные для сварки на постоянном токе плавящимися покрытыми электродами ММА диаметром от 1 6 мм до максимально возможного для каждой модели и являются технически сложными изделиями бытового назначения Свариваемые металлы малоуглеродистая сталь нержавеющая сталь и другие легированные стали чугун Цифровой дисплей позволяет особо точно контролировать сварочный ток и отображает дополнительную сервисную информацию Встроенная функция аргонно дуговой сварки на поднятой дуге расширяет сферу применения сварочных аппаратов Quattro Elementi Инновационная схемотехника и элементная база ведущих производителей мира обеспечивают сварочным инверторам Quattro Elementi длительный эксплуатационный период и высокую надежность Низкий вес высокая выходная мощность и длительный рабочий цикл стали возможными благодаря использованию быстродействующих биполярных IGBT транзисторов производства компаний Fairchild Semiconductor США и Infineon Technologies Германия Два высокопроизводительных вентилятора и радиаторы охлаждения с высокой эффективностью рассеивания тепла обеспечивают исключительную работоспособность при различных условиях эксплуатации Рис 1 1 Цифровой дисплей 2 Кнопка переключения видов сварки 3 Кабельные розетки сварочных проводов 4 Крепление для ремня 5 Регулятор тока 6 Выключатель питания 7 Провод питания 2 Правила безопасности и общие положения Процесс сварки представляет опасность как для пользователя аппаратом так и для окружающих Производитель и продавец не несут ответственности за травматизм вызванный неправильным пользованием аппаратом Во время работы руководствуйтесь следующими правилами 2 1 К работе с аппаратом допускаются лица имеющие удостоверение электросварщика прошедшие обучение инструктаж и проверку знаний требований электробезопасности имеющие квалификационную группу по электробезопасности не ниже II и имеющие соответствующее удостоверение 2 2 Личная безопасность Надевайте сухую не синтетическую защитную одежду Используйте защитные перчатки и ботинки с защищенными носками с непромокаемой подошвой Не смотрите на световое излучение исходящее от дуги Обязательно надевайте защитную маску со специальным затемненным покрытием рекомендуем маску с автоматическим затемнением Во время сварки не дотрагивайтесь до электродов и других металлических поверхностей Любой удар током потенциально опасен для жизни
