Quattro Elementi B 225 225 А ПВ 80% TIG-Lift 170В 641-114 Инструкция по эксплуатации онлайн [4/9] 371309

Содержание

• Назначение общее описание и внешний вид 2
• Правила безопасности и общие положения 2
• Техническая информация 3
• Подготовка к началу работы 5
• Принцип работы и начало эксплуатации 5
• Рекомендации при сварке плавящимся электродом мма 6
• Устранение дефектов при сварке плавящимся электродом 7
• Ограничение ответственности 8
• Особенности эксплуатации 8
• Техническое обслуживание 8
• Транспортировка хранение и утилизация 8
• В 125 в145 в 165 в 185 в 205 в 225 9
• Обратите внимание на строку с указанием сечения удлинителя питания для обеспечения достаточной подводимой мощности питания необходимо использовать электрические удлинители с сечением провода не менее указанного в таблице в противном случае более тонкий провод создаст большое сопротивление и будет сильно греться действует общее правило чем длиннее провод питания тем большего сечения он должен быть электрический удлинитель должен быть полностью размотан с катушки невыполнение этих условий не позволит аппарату получать достаточно мощности и приведет к уменьшению сварочного тока на выходе 9
• Производитель quattro elementi s r l виа сан винченцо 2 16121 генуя италия срок службы 3 года с даты выпуска дата выпуска изделия содержится в первых 4 х цифрах серийного номера в формате мм гг серийный номер нанесен на корпус насоса и должен быть занесен в гарантийный талон при продаже допускается дальнейшая эксплуатация насоса при условии ежегодного замера сопротивления изоляции гарантийные обязательства согласно прилагаемому гарантийному талону гарантийный талон и руководство по эксплуатации являются неотъемлемыми частями данного изделия товар сертифицирован 9
• С отзывами и предложениями обращайтесь www quattro el com 9
• Технические характеристики 9

Похожие устройства

• DDE DPG7501E 7,0/7,5кВт 25л 90 кг DPG7501E Инструкция по эксплуатации
• Patriot REMEZA Aircast СБ4/С-100.LB30АВ Инструкция по эксплуатации
• Patriot PTR 80-260А, Ременной, 220В, 1,8 кВт, 12 мм, 525306311 Инструкция по эксплуатации
• Bosch EasyImpact 120 06039A4102 Инструкция по эксплуатации
• Fubag OPTIMA 9-13 u0022Хамелеонu0022 38072 Инструкция по эксплуатации
• Hammer GN1000i 358779 Инструкция по эксплуатации
• Wester B 100-220 OLB 284332 Инструкция по эксплуатации
• Royal Thermo Vittoria 500 Инструкция по эксплуатации
• Royal Thermo Revolution Bimetall 500 Инструкция по эксплуатации
• Smeg LQVN 862-1 сталь; черный Инструкция по эксплуатации
• Fubag DECOR G 5000 Инструкция по эксплуатации
• Metabo WEV 10-125 Quick 600388500 Инструкция по эксплуатации
• Metabo KHA 18 LTX  600210890 Инструкция по эксплуатации
• Matrix Laser level 35027 Инструкция по эксплуатации
• Denzel 58061 Инструкция по эксплуатации
• Gross G120 57446 Инструкция по эксплуатации
• Denzel 58066 Инструкция по эксплуатации
• Matrix 74026 P 24, 115 х 22,2 мм Инструкция по эксплуатации
• Matrix 74056 P 24, 150 х 22,2 мм Инструкция по эксплуатации
• Matrix 74057 P 40, 150 х 22,2 мм Инструкция по эксплуатации

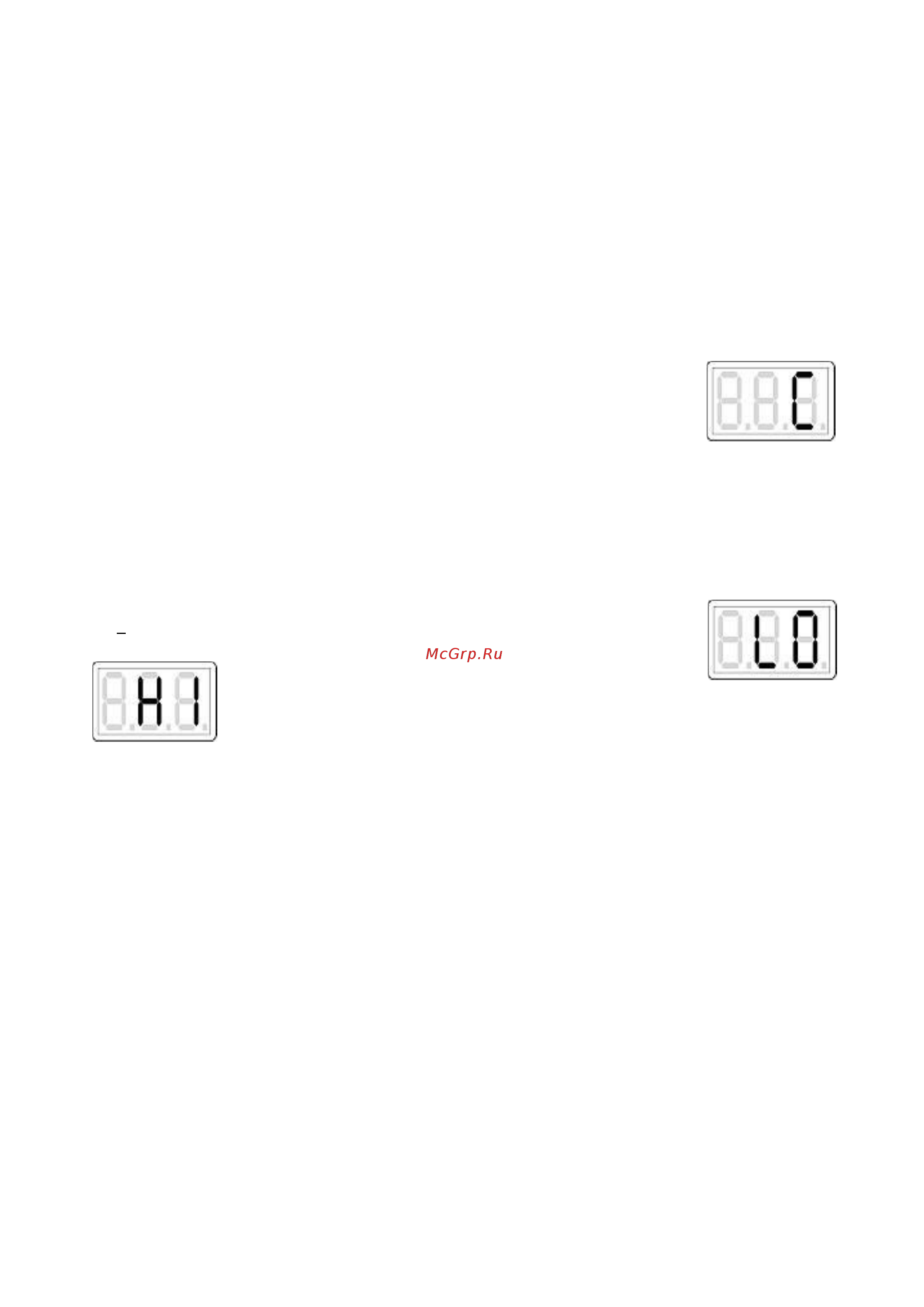

Режим работы аппаратов указан в таблице пункт 12 данной инструкции в процентах от 10 ти минутного цикла Для конкретного значения сварочного тока указано значение в процентах например при рабочем токе 165 А указано 80 это означает что работать на этом токе необходимо 8 мин 2 мин охлаждение При меньшем значении сварочного тока время включения увеличивается В таблице так же указано значение сварочного тока при котором аппарат не отключается Все данные приведены для нормальных условий работы т е температуры окружающей среды 20 С При более высокой температуре эти значения необходимо соразмерно понизить а при более низкой повысить Особенно бережно подходите к пользованию аппаратом при высоких значениях температуры окружающей среды Используя эти значения можно подобрать аппарат отвечающий конкретным задачам и интенсивности работы Никогда не ориентируйтесь на максимальный ток на нем аппарат как правило работает не очень долго если не указано иное в его характеристиках Для аппаратов серии В номинальным рабочим током является примерно 80 от максимального тока Приобретайте аппарат с запасом мощности В таблице пункта 12 указан диапазон рабочих токов и диапазон используемых электродов а так же указаны значения тока и диаметр электрода на которых аппарат будет уверенно работать длительное время При выборе аппарата необходимо ориентироваться именно на эти значения а не на максимальные 3 3 Термозащита Сварочные аппараты защищены от перегрева с помощью термостата О его срабатывании свидетельствует отключение аппарата на дисплее мигает символ С Когда температура опустится до уровня при котором можно продолжить сварку индикатор самостоятельно погаснет Срабатывание термозащиты является встроенной функцией аппарата направленной на защиту от перегрузки Тем не менее от перегрева возможен в первую очередь выход из строя термостата и как следствие выход из строя аппарата Частота срабатывания во многом зависит от температуры окружающей среды установленного сварочного тока и характеристики рабочего цикла аппарата Частое срабатывание термозащиты свидетельствует о работе с перегрузкой и при выходе из строя аппарата влечет за собой отказ в гарантийном обслуживании Почернение обугливание оплавление внутренних деталей прожиг электронных плат однозначно трактуется как работа с перегрузкой Выбирайте аппараты с запасом мощности 3 4 Зависимость значения сварочного тока от напряжения питания Аппараты серии В специально разработаны для сетей с напряжением питания 220 20 В т е от 165 до 260 В При более низких около 150 160В значениях может сработать защита и на дисплее появится мигающая надпись Ю L0 При напряжении сети более 260В так же может сработать защита аппарат отключится и на дисплее появится мигающая надпись Н Нормальная работа аппарата не гарантирована Так же электрическая сеть питания должна обеспечивать необходимую мощность Даже если в сети при отсутствии нагрузки 220В при недостаточной мощности при инициировании дуги возможно падение напряжения питания в сети При этом аппарат не будет выполнять свои функции в полном объеме или даже может выйти из строя 3 5 Провод питания Аппараты серии В оснащены стандартной двухполюсной вилкой с заземлением для подключения в однофазную сеть напряжением 220 Вольт 50Гц 3 6 Использование электрического удлинителя При выборе электрического удлинителя обратите внимание на мощность на которую он рассчитан и соотнесите ее с потребляемой мощностью указанной в пункте 12 настоящего руководства 1 мм2 сечения провода удлинителя рассчитан на 10А потребляемого тока в 2 2 кВт Если провод удлинителя рассчитан на мощность меньшую чем потребляет сварочный аппарат то на нем будет происходить дополнительное падение напряжения При этом аппарат не будет получать достаточную мощность и выполнять свои функции в полном объеме или даже может выйти из строя Также высок риск пожара из за сильного нагрева удлинителя Всегда полностью разматывайте удлинитель перед использованием Никогда не используйте бытовые электрические удлинители сечением 0 75 мм2 рассчитанные на мощность не более чем 1 5 кВт 3 7 Встроенные вспомогательные функции Легкое зажигание дуги Hot Start На начальном этапе сварочного процесса возникают сложности при инициировании дуги из за того что электрод и место соединения холодные Сварочные аппараты Quattro Element на начальном этапе в момент инициирования дуги повышают напряжение на электроде подавая большую мощность Тем самым делая процесс инициирования дуги более надежным и простым Это автоматическая функция Она работает при каждом начале инициирования дуги Модуляция сварочного тока Arc Force Во время сварки пользователь направляет электрод рукой поэтому расстояние от конца электрода до места сваривания не всегда одинаковое Особенно это характерно для не опытных
