7

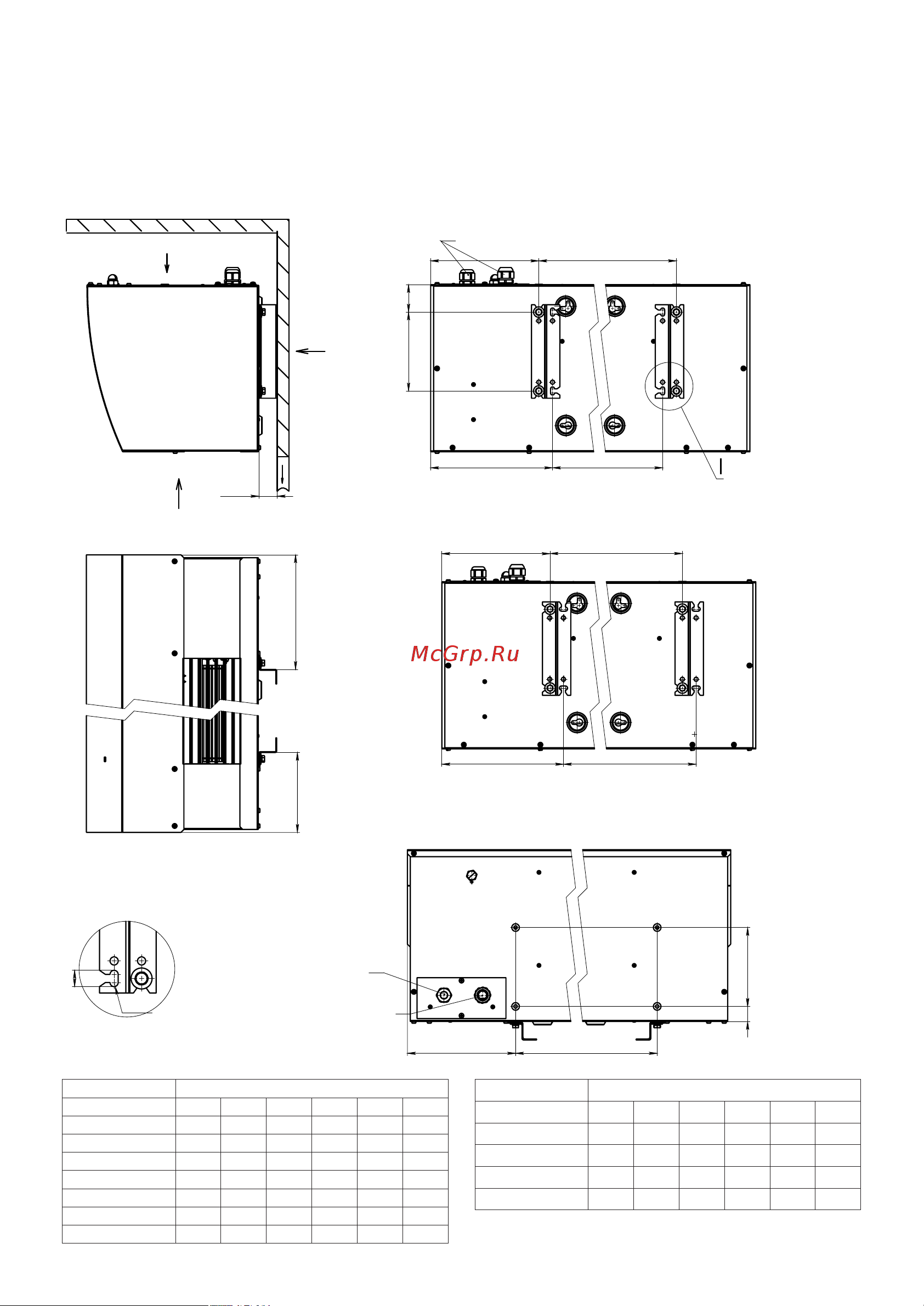

Подготовка к работе
Установка тепловой завесы с помощью кронштейнов
Крепежные элементы для кронштейна
Расположение кронштейнов для вертикальной установки
B1
L
K
Проем
31,5
S
S
C1
D1
К
А1
B1
А1
26
135
B1
Место ввода кабеля
I (1:2)
4 места
R3,5
14
Место ввода силового кабеля
L
B2
А2
Расположение кронштейнов для горизонтальной установки
Кабельные вводы устанавливаются потребителем
К
А1
B1
B2
А2
47
135
Модель Размеры, мм
А1 В1 С1 D1 А2 В2
ВНС-М10Т06-PS 821 131 142 142 153 153
ВНС-М10Т09-PS 821 131 142 142 153 153
ВНС-М15Т09-PS 1184 131 142 142 153 153
ВНС-М15Т12-PS 1184 131 142 142 153 153
ВНС-М20Т12-PS 1634 131 142 142 153 153
ВНС-М20Т18-PS 1634 131 142 142 153 153
ВНС-М20Т24-PS 1634 131 142 142 153 153
Модель Размеры, мм
А1 В1 С1 D1 А2 В2
BHC-H10T12-PS 810 185 196 137 762 208
BHC-H15T18-PS 1216 185 196 137 1168 208
BHC-H20T24-PS 1668 194 218 182 1621 217
BHC-H20T36-PS 1668 194 218 182 1621 217
