21
ние характерного запаха и дыма (происходит сго-
рание масла с поверхности электронагревателей).
Поэтому рекомендуется перед установкой вклю-
чить завесу в режиме подогрева на 10-20 минут в
хорошо проветриваемом помещении.
Управление прибором
Управление завесами осуществляется с помо-
щью выносного проводного пульта BRC-E и BRC-C
(опция, продается отдельно). Пульт BRC-E, при
помощи встроенного датчика температуры, по-
зволяет поддерживать необходимую температуру
воздуха вблизи проема и регулировать тепловую
мощность завесы. При подключении выносного
датчика к пульту BRC-E считывание температуры с
встроенного датчика прекращается. При подклю-
ченном магнитном дверном контакте (концевом
выключателе) к пульту BRC-C в момент открытия
защищаемого проема обеспечивается автомати-
ческий переход завесы в максимальный режим
вентиляции.

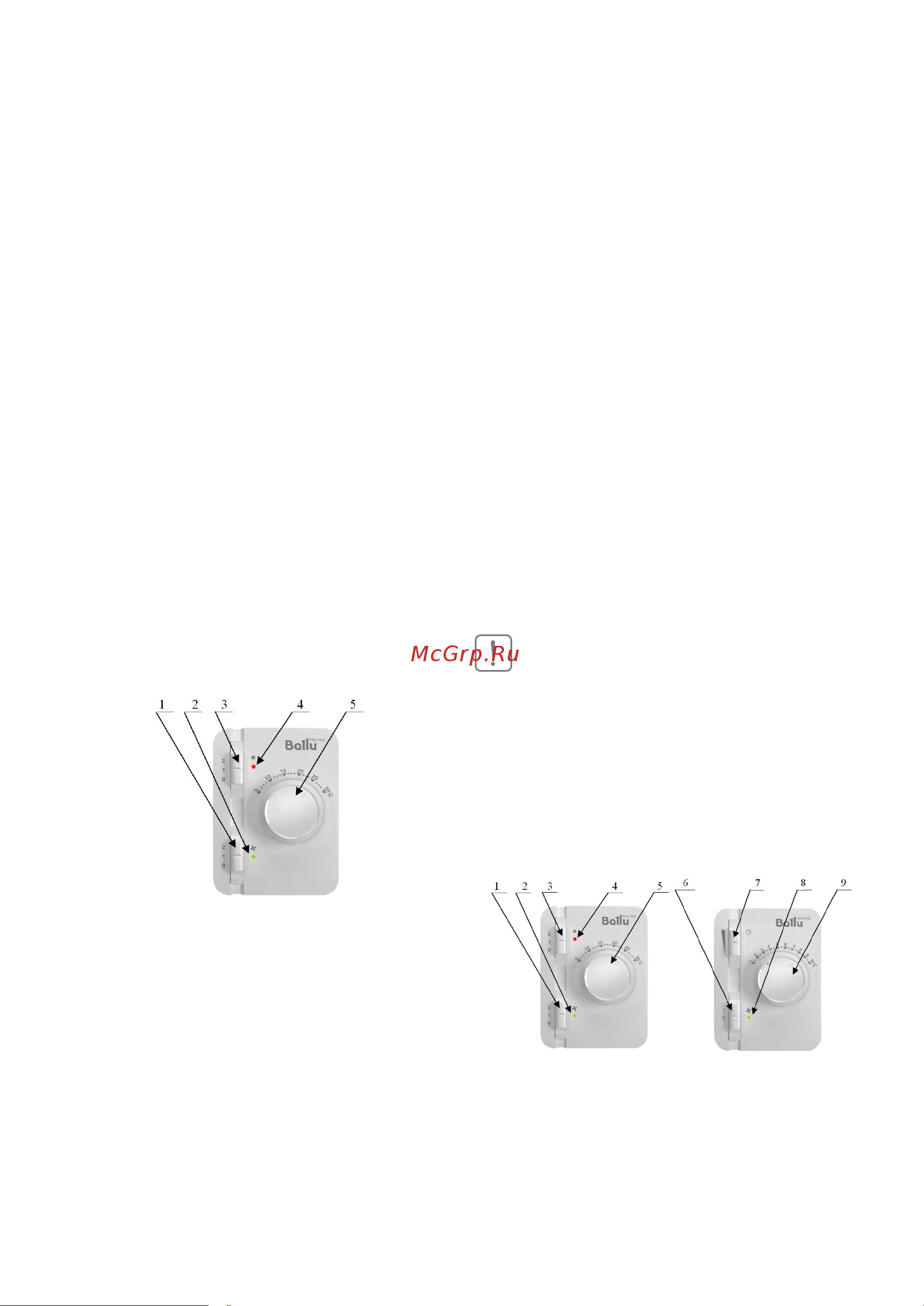

Управление завесами пультом BRC-E.
Перед включением завесы переключатели пульта
должны находиться в положении 0.
1 - трехпозиционный переключатель управления
вентиляторами;
2 - светодиодный индикатор работы вентиляторов
(зеленого цвета);
3 - трехпозиционный переключатель режимов на-
грева:
4 - светодиодный индикатор работы нагрева (крас-
ного цвета);
5 - поворотный потенциометр (термостат) для за-
дания необходимой температуры воздуха в поме-
щении.
Вентиляция (режим «0»).
Включение. Для включения завесы в режим вен-
тиляции (без нагрева) необходимо перевести пе-
реключатель «3» в положение 0 и переключатель
«1» в положение 1 или 2.
Выключение. Для отключения перевести пере-
ключатель «1» в положение 0 и отключить завесу
от электросети.
Вентиляция с подогревом потока воздуха.
Включение. Для работы в режиме частичной те-
пловой мощности необходимо включить завесу в
режиме вентиляции и перевести переключатель
«3» в положение 1. Вращающимся диском потен-
циометра «5» устанавливается требуемая темпера-
тура в помещении. Пульт поддерживает заданную
температуру путем автоматического отключения и
включения электронагревателей.
Для работы в режиме полной тепловой мощности
завесы необходимо включить завесу в режиме
вентиляции и перевести переключатель «3» в по-
ложение 2.
Выключение. Для отключения завесы необходи-
мо перевести переключатель «3» в положение 0.
После этого перевести переключатель «1» в поло-
жении 0 и отключить завесу от электросети.
ВНИМАНИЕ!
Для защиты от перегрева завес остаточным те-
плом предусмотрена автоматическая задержка
выключения вентиляторов, при которой после вы-
ключения завеса в течение 3 минут будет работать
в режиме вентиляции.
Управление завесами пультами BRC-E и BRC-C.
Перед включением завесы переключатели кон-
троллеров должны находиться в положении 0.
1 - трехпозиционный переключатель управления
вентиляторами;
2 - светодиодный индикатор работы вентиляторов
(зеленого цвета);
3 - трехпозиционный переключатель режимов на-
грева:
4 - светодиодный индикатор работы нагрева (крас-
Управление прибором
BRC-E BRC-С
