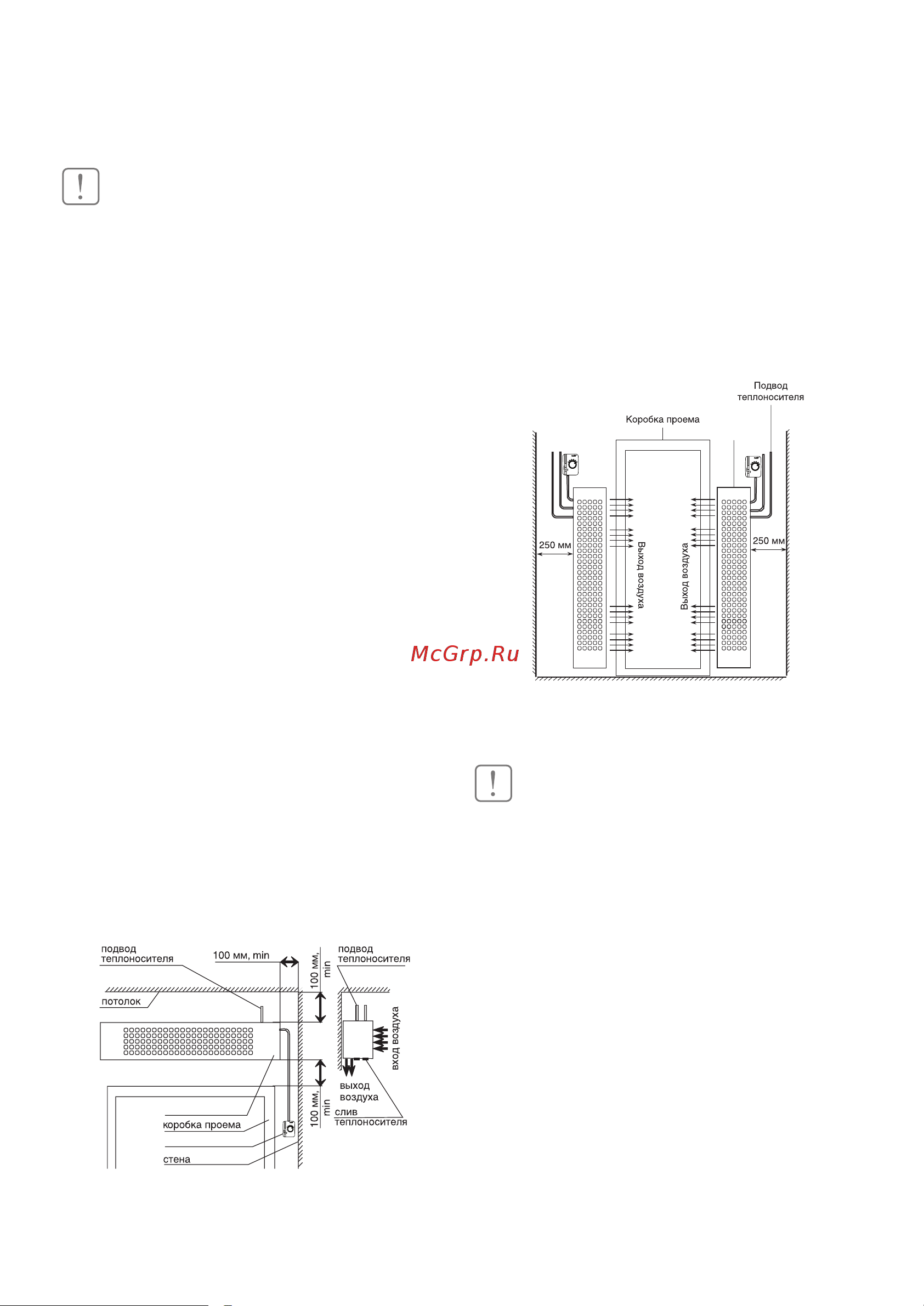

6
Монтаж завесы
ВНИМАНИЕ!
• Перед проведением монтажныхработ необхо-
димо ознакомиться с разделом «Меры безопас-
ности» настоящей инструкции.
• Кмонтажуитехническомуобслуживаниюзавес
допускаются лица, изучившие их устройство,
правила монтажа и эксплуатации, и прошедшие
инструктаж по соблюдению правил техники
электропожаробезопасности.
• Тепловая завеса должна подключаться специ-
алистами, имеющими соответствующий допуск
по технике безопасности.
Размещение завесы
Перед отверстием воздухозабора и выхода воз-
духа не должно быть препятствий.
При монтаже завес должен обеспечиваться сво-
бодный доступ к местам их обслуживания. Для
перекрытия широкого проема допускается уста-
навливать несколько завес одного типа и серии
вплотную, создавая непрерывную воздушную
струю.
Завеса размещается стационарно, возможен
вертикальный и горизонтальный монтаж (слева/
справа от проема).
Горизонтальная установка
Для установки завесы над проемом в горизонтальном
положении, рекомендуется выдерживать расстояния,
не менее указанных на рисунке ниже.
Монтаж выполнен горизонтально, над проемом
тепловая завеса
пульт
Вертикальная установка
При вертикальном монтаже завесы ее необходи-
мо располагать таким образом, чтобы выпуск воз-
духа по возможности наиболее близко находился
к плоскости проема, а срез выпускающего сопла–
на уровне верхней кромки дверной рамы. При
монтаже необходимо следить, чтобы смотровые
отверстия были доступны и составляли примерно
250 мм.
Монтаж выполнен вертикально, над проемом
Тепловая завеса
ВНИМАНИЕ!
По умолчанию слив теплоносителя расположен
с левой стороны завесы (если смотреть на нее
со стороны сопла), т.е. завесы рассчитаны для
установки слева от проема. Для установки заве-
сы справа от проема необходимо выполнить не-
сколько действий (см. пункт «переустановка те-
плообменника» стр. 9).
Монтаж завесы
