4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.2 Корпус пушки (см. рис.1) изготовлен из листовой стали, покрытой высококачественным

полимерным покрытием. Корпус установлен на четырех упругих опорах. Внутри корпуса

расположены осевой вентилятор и высокоэффективный металлокерамический электрона-

греватель. Вентилятор втягивает воздух через отверстия в задней стенке корпуса, воздуш-

ный поток, проходя через электронагреватель, нагревается и подается в помещение через

отверстия в передней стенке корпуса. Органы управления (клавишный переключатель 3 и

терморегулятор 4) расположены на задней стенке корпуса. Пластмассовая ручка 2 служит

для переноски пушки. Подключение к электросети осуществляется с помощью шнура пи-

тания с сетевой вилкой 5.

Панель управления тепловой пушки

1 - Режим «I» (вентиляция с нагревом на частичную мощность).

2 -Режим «О» (выключение прибора).

3 -Режим «II» (вентиляция с нагревом на полную мощность).

4 -Терморегулятор.

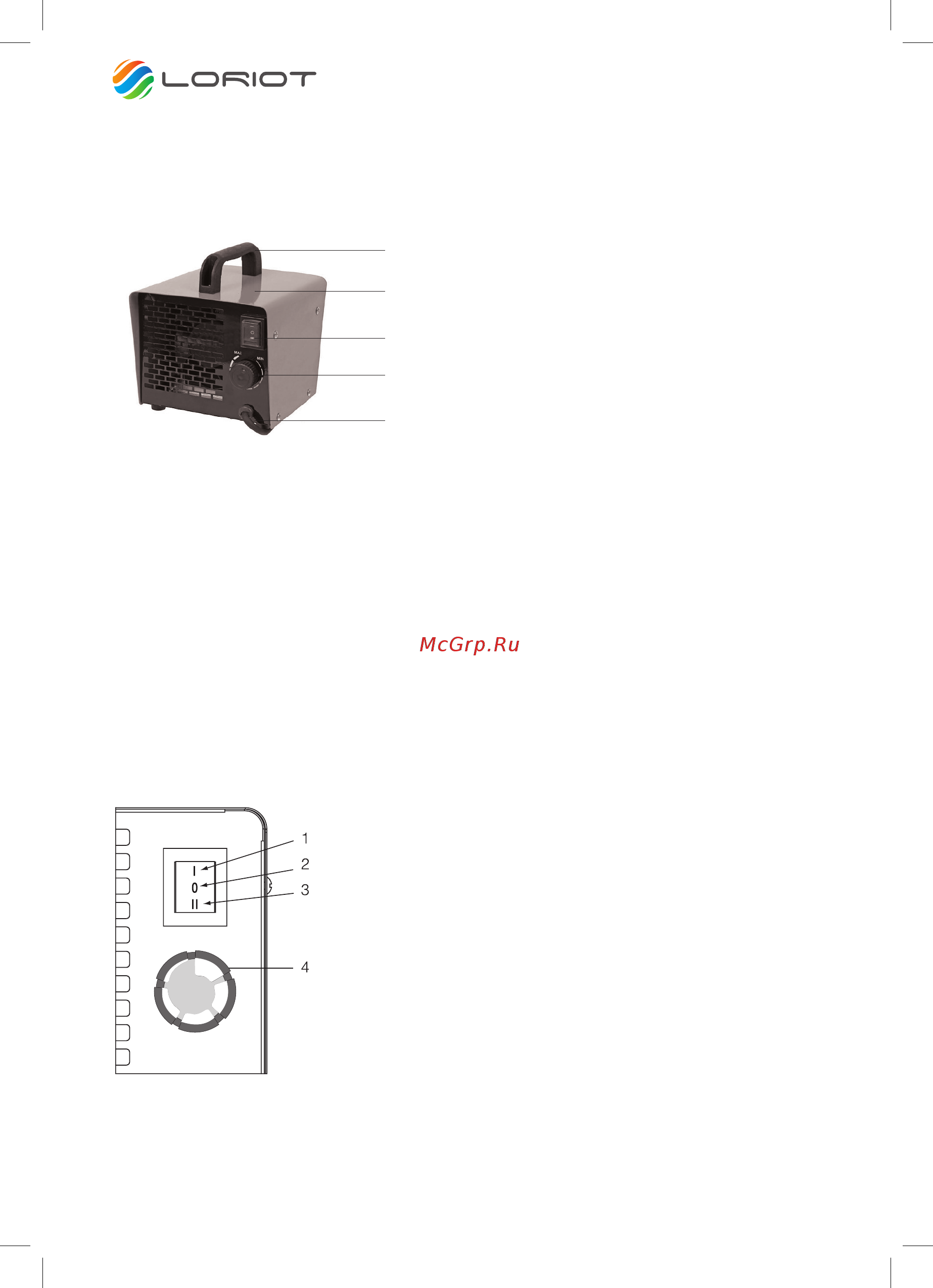

Рис. 1 Пушка

1 - корпус,

2 - ручка,

3 - клавишный переключатель,

4 - терморегулятор,

5 - шнур питания.

4.3 Электрическая схема пушки представлена на рис. 1 Приложения.
