FS-KM
pyccкий
15

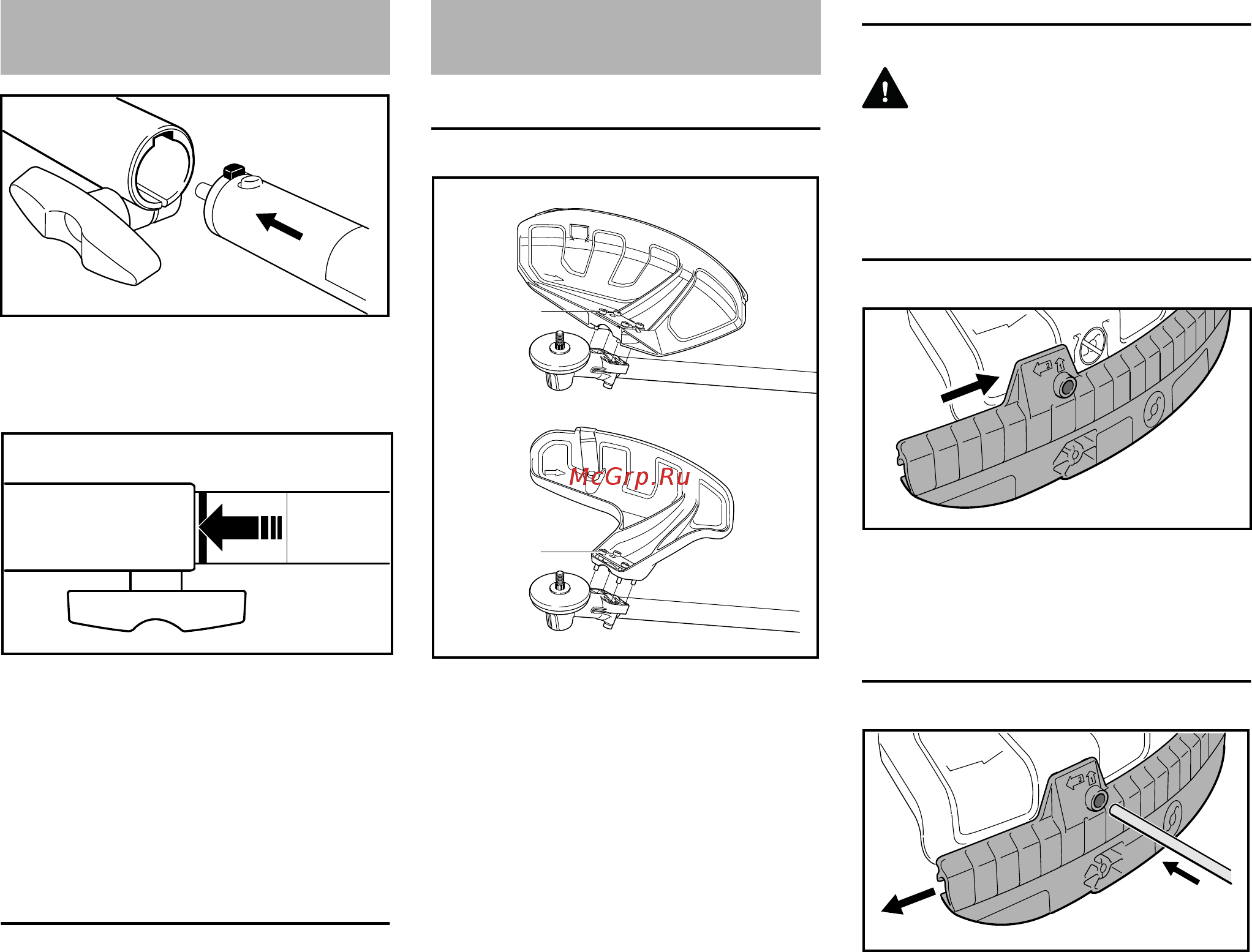

N Цапфу (1) на хвостовике ввести
до упора в паз (2) в
соединительной втулке муфты
При правильной установке красная
линия (3 = остриё стрелки) должна
совпадать с соединительной втулкой
муфты.
N Болт с закруткой (4) плотно
затянуть
Монтировать комбинированный
инструмент
N Хвостовик снять в обратном
порядке
Монтаж защиты
1 Защита для косильных
инструментов
2 Защита для косильных головок
Элементы защиты (1) и (2) крепятся
на редукторе одинаково.
N Защиту уложить на редуктор
N Ввинтить болты (3) и плотно
затянуть
Монтаж фартука и ножа
ПРЕДУПРЕЖДЕНИЕ
При использовании косильных
головок фартук и нож всегда должны
монтироваться на защите (1).
Монтаж передника
N Вставить в направляющий паз
фартука планку защиты до
фиксации
Снять фартук
N Вдавить дорн в отверстие на
фартуке и с его помощью
одновременно повернуть фартук
немного влево
N Фартук полностью снять с защиты
Монтаж комбинированного
инструмента
1
002BA326 KN
2
3
002BA327 KN
4
Монтаж защитных
приспособлений
002BA636 KN
2
1
3
3
002BA637 KN
1.
2.
002BA646 KN
