--2
3. Описание блока автоматики
Блок автоматики Startmaster представляет собой автоматическую систему управления
электростанцией для организации резервного энергоснабжения потребителей
электрической энергии при отключении основного источника питания. Блок автоматики
предназначен для совместной работы с электростанциями Fubag , имеющими опцию
автоматической работы и вынесенный на переднюю панель разъем для подключения блока.
Электростанции не имеющие такую опцию не могут быть использованы для совместной
работы с блоком автоматики.

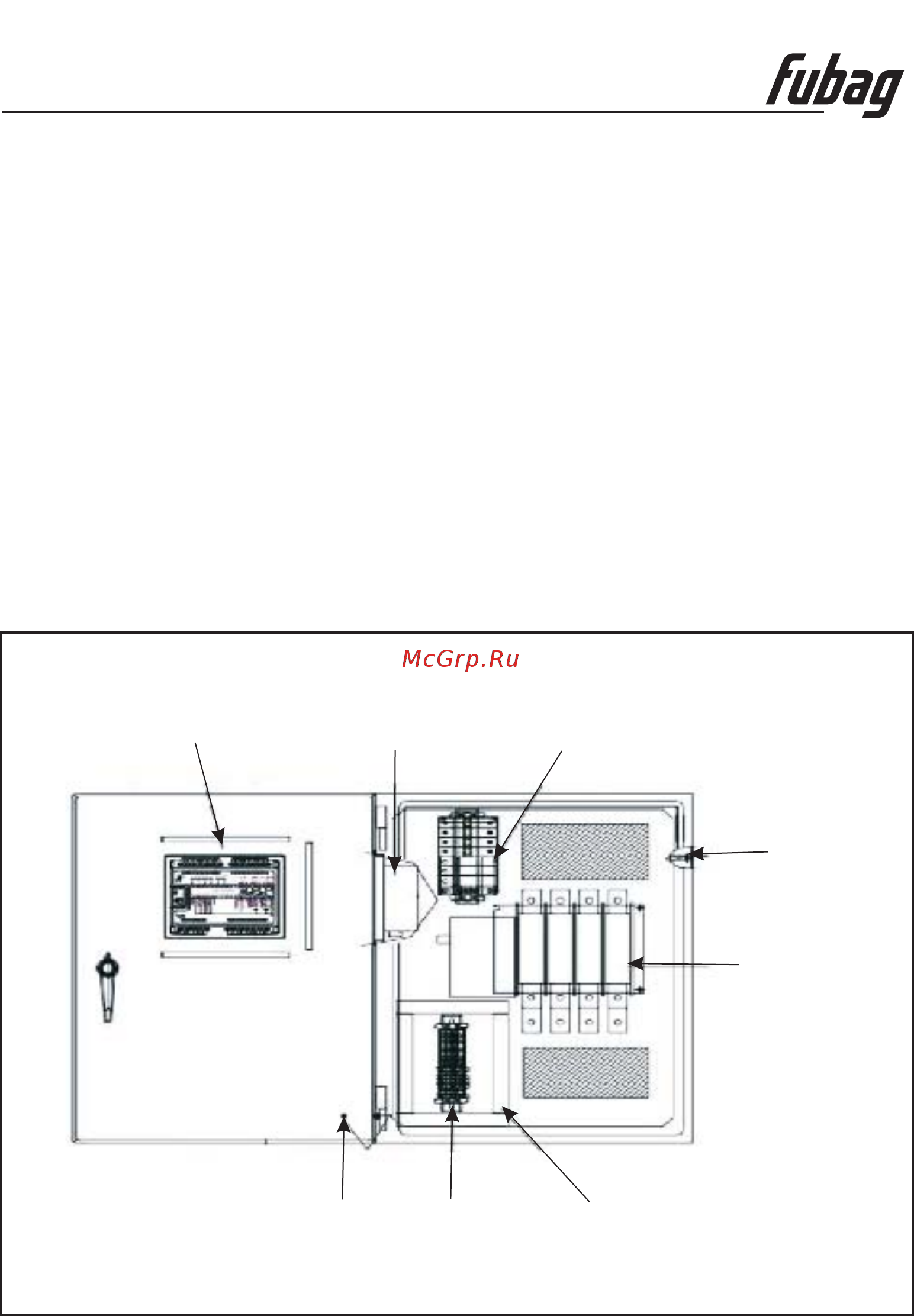

Конструктивно блок автоматики выполнен в металлическом корпусе с возможным
креплением на стену. Соединение с электростанцией происходит с помощью специального
кабеля управления (в комплекте) и силового провода. Подключение силового выхода
электростанции, силового ввода электрической сети и резервируемых потребителей
электрической энергии происходит при помощи винтовых клемм расположенных внутри
блока. На передней панели блока вынесены органы управления и индикации режимов
работы.
DS
контроллер
блока управления
KPD
зарядное устройство
аккумулятора
устройство защиты
от бросков напряжения опция()
переключатель
электроснабжения
зажим
заземления
канал для
проводов
заземление
дверцы
внешнее
заземление
www.fubag.ru
Инструкция по эксплуатации
