3. Описание блока автоматики

Блок автоматики Startmaster представляет собой автоматическую систему управления

электростанцией для организации резервного энергоснабжения потребителей

электрической энергии при отключении основного источника питания. Блок автоматики

предназначен для совместной работы с электростанциями Fubag, имеющими опцию

автоматической работы и вынесенный на переднюю панель разъем для подключения блока.

Электростанции не имеющие такую опцию не могут быть использованы для совместной

работы с блоком автоматики.

Конструктивно блок автоматики выполнен в металлическом корпусе с возможным

креплением на стену. Соединение с электростанцией происходит с помощью специального

кабеля управления (в комплекте) и силового провода. Подключение силового выхода

электростанции, силового ввода электрической сети и резервируемых потребителей

электрической энергии происходит при помощи винтовых клемм расположенных внутри

блока.

На передней панели блока вынесены органы управления и индикации режимов работы.

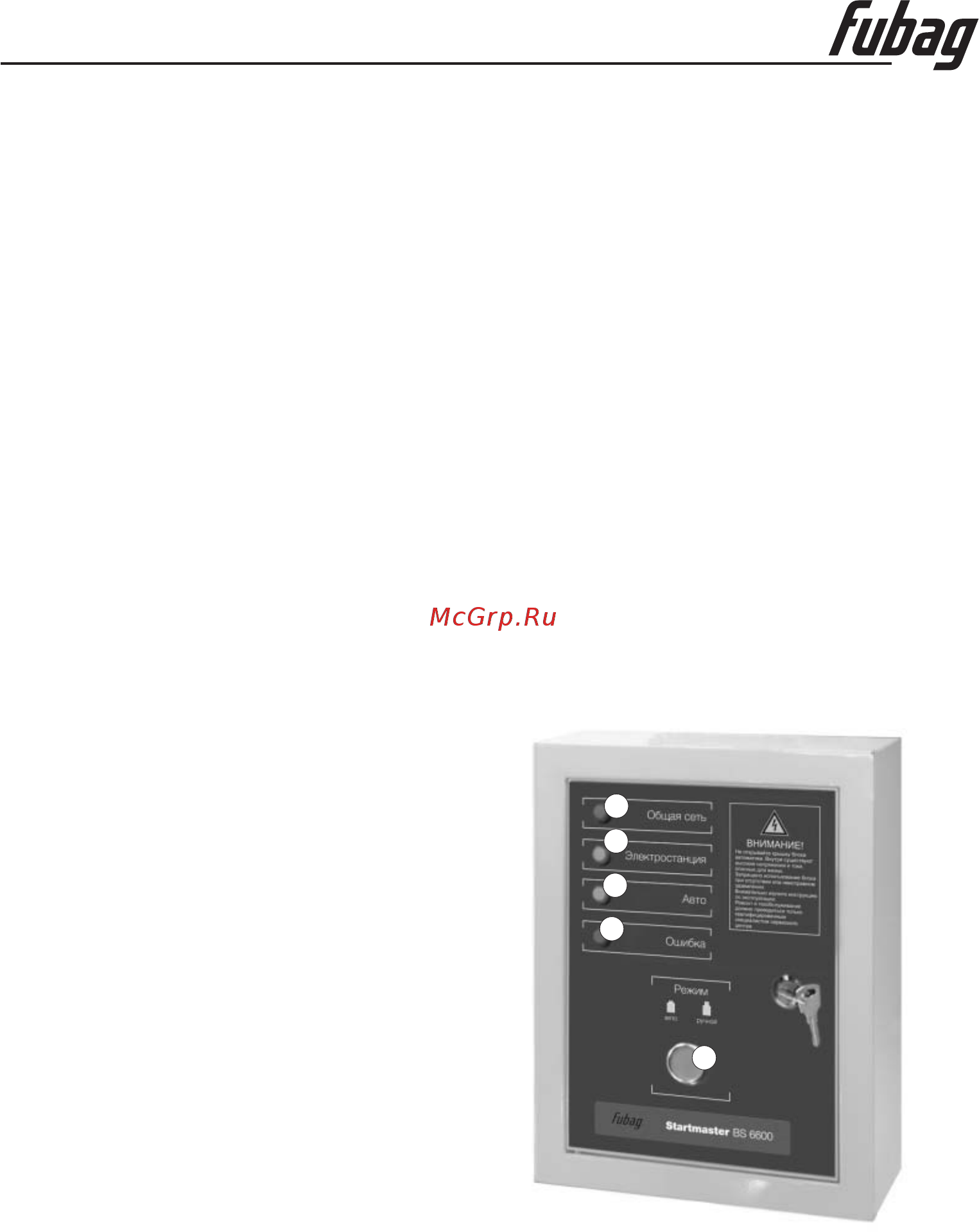

Описание и назначение органов управления и индикации представлены на рисунке.

1 Переключатель режима работы

(ручной/автоматический)

2 Лампа индикации наличия напряжения

основной электрической сети

3 Лампа индикации наличия напряжения

на выходе станции

4 Лампа индикации автоматического

режима

5 Лампа индикации ошибки работы

блока
