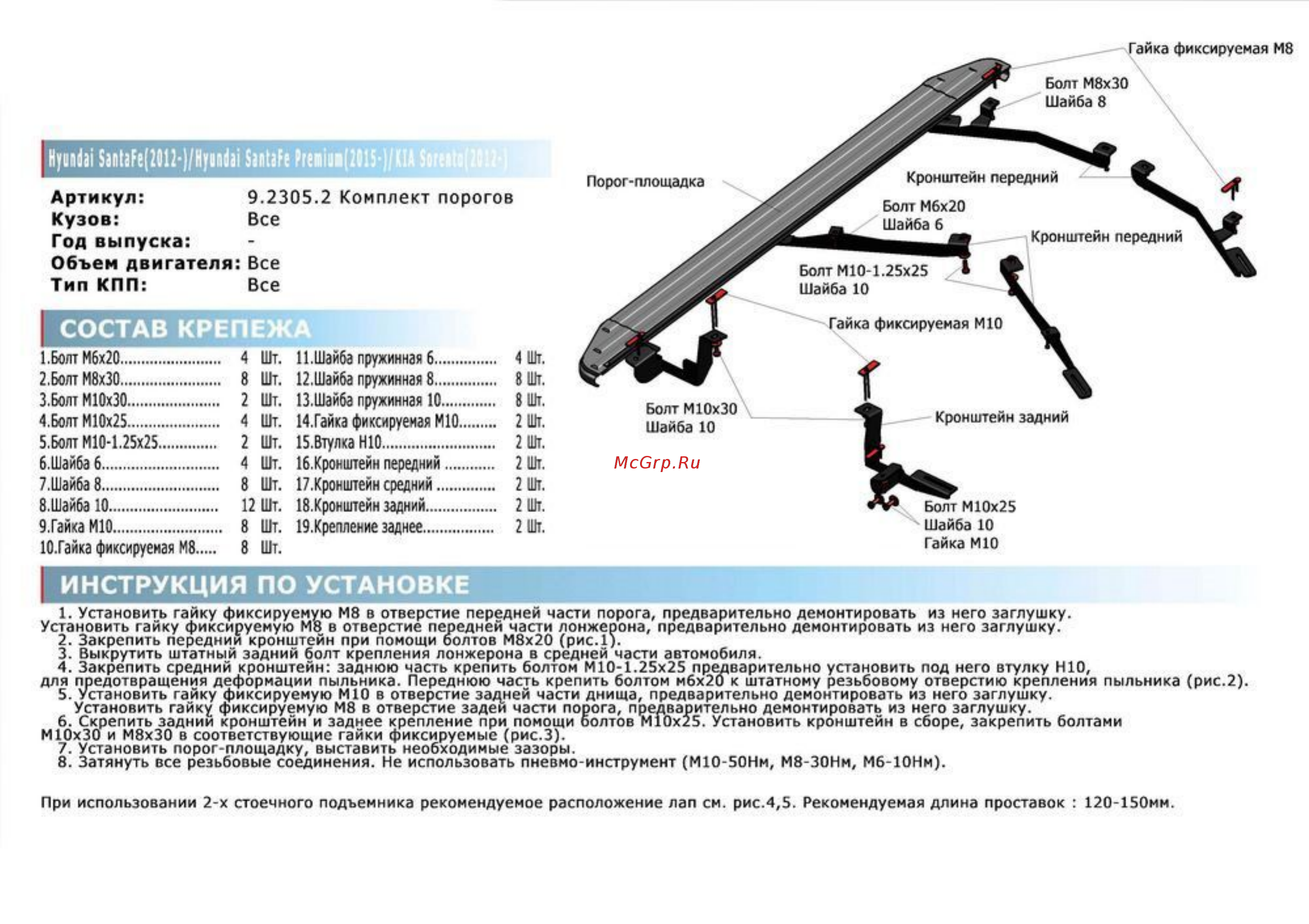

Гайка фиксируемая М8 Hyuadai SantaFe 2012 Hyead Артикул 9 2305 2 Комплект порогов Кузов Все Год выпуска Объем двигателя Все Тип КПП Все СОСТАВ КРЕП ЕБолт М6х20 4 Шт И Шайба пружинная 6 4Шт 2 Болт М8х30 8 Шт 12 Шайба пружинная 8 8Шт З Болт МЮхЗО 2 Шт 13 Шайба пружинная 10 8Шт 4 БолтМ10х25 4 Шт 14 Гайка фиксируемая М10 2Шт 5 Б0ЛТ М10 1 25Х25 2 Шт 15 Втулка НЮ 2Шт б Шайбаб 4 Шт Ю Кронштейн передний 2 Шт 7 Шайба 8 8 Шт 17 Кронштейн средний 2 Шт 8 Шайба 10 12 Шт Ю Кронштейн задний 2 Шт 9 Гайка М10 8 Шт Ю Креппение заднее 2 Ю Гайка фиксируемая М8 8 Шт Шт ИНСТРУКЦИЯ ПО УСТАНОВКЕ 1 Установить гайку фиксируемую М8 в отверстие передней части порога предварительно демонтировать из него заглушку Установить гайку фиксируемую М8 в отверстие передней части лонжерона предварительно демонтировать из него заглушку 2 Закрепить передний кронштейн при помощи болтов М8х20 рис 1 3 Выкрутить штатный задний болт крепления лонжерона в средней части автомобиля 4 Закрепить средний кронштейн заднюю часть крепить болтом М1О 1 25x25 предварительно установить под него втулку НЮ для предотвращения деформации пыльника Переднюю часть крепить болтом мбх20 к штатному резьбовому отверстию крепления пыльника рис 2 5 Установить гайку фиксируемую М1О в отверстие задней части днища предварительно демонтировать из него заглушку Установить гайку фиксируемую М8 в отверстие задеи части порога предварительно демонтировать из него заглушку 6 Скрепить задний кронштейн и заднее крепление при помощи болтов М10х25 Установить кронштейн в сборе закрепить болтами МЮхЗО и М8х30 в соответствующие гайки фиксируемые рис З 7 Установить порог площадку выставить необходимые зазоры 8 Затянуть все резьбовые соединения Не использовать пневмо инструмент МЮ 50Нм М8 30Нм Мб ЮНм При использовании 2 х стоечного подъемника рекомендуемое расположение лап см рис 4 5 Рекомендуемая длина проставок 120 150мм
