Подключение точки доступа

DAP-3690 к сети

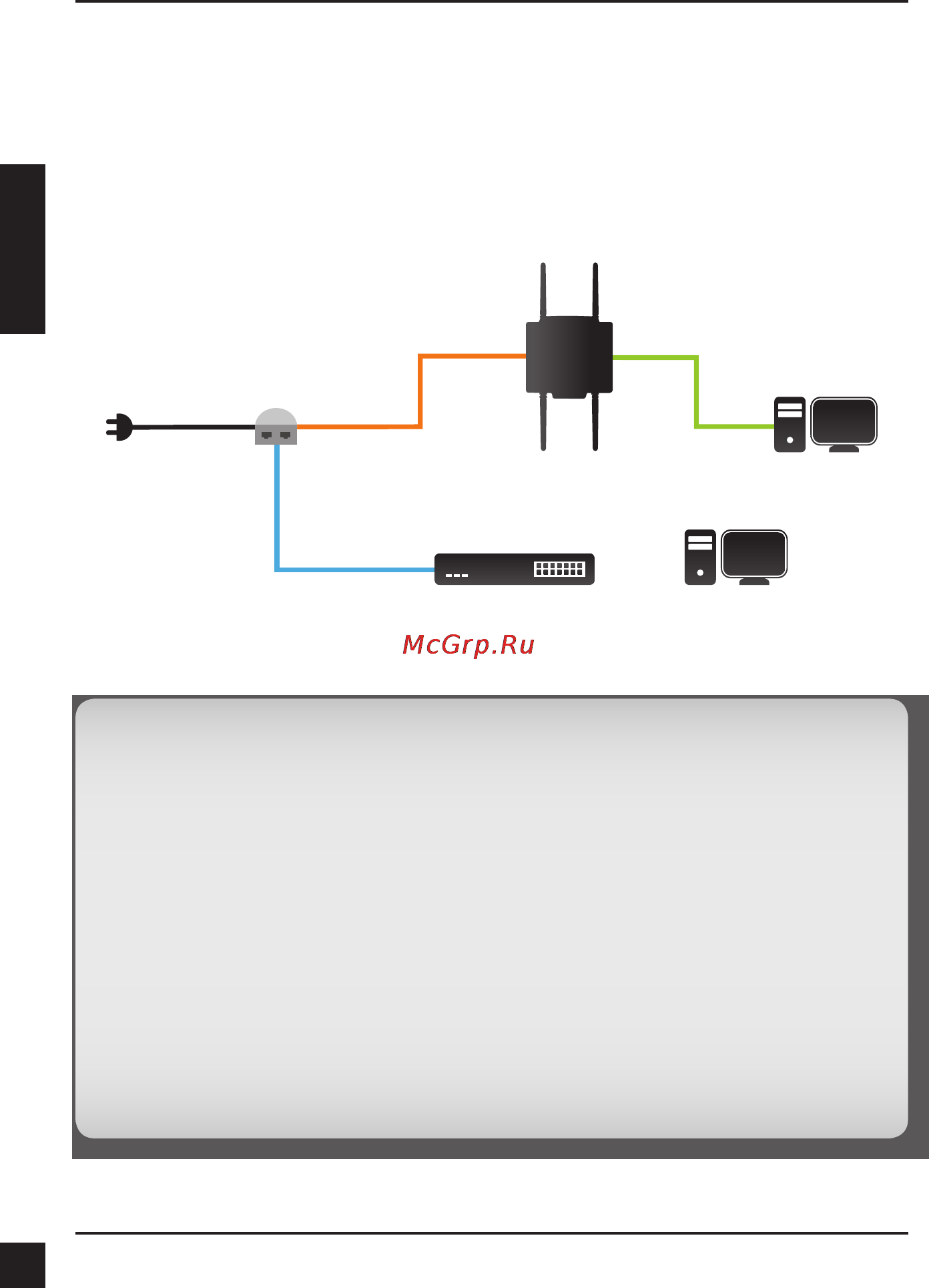

Обзор аппаратной установки

DAP-3690

Маршрутизатор или

коммутатор

(Прямой кабель)

Компьютер

(Прямой кабель)

P+DATA OUT

Шаг 2

Шаг 4

DATA IN

LAN (PoE)

Шаг 5

Шаг 3

Сначала выполните физическую установку.

Шаг 2: Подключите кабель Ethernet (подключенный к DAP-3690 в шаге 1 на

странице 13) к порту P+ DATA OUT на базовом устройстве PoE.

Подключите кабель Ethernet от маршрутизатора/коммутатора или

компьютера к порту DATA IN на базовом устройстве PoE.

Подключите адаптер питания к разъему, отмеченному как POWER IN, на

базовом устройстве PoE. Подключите шнур питания к адаптеру питания

и к электрической розетке.

Пожалуйста, завершите установку консольного кабеля по шагам,

описанным на странице 14 "Физическая установка: консольный кабель",

подключив кабель к ноутбуку или компьютеру.

Шаг 1:

Шаг 2:

Шаг 3:

Шаг 4:

Шаг 5:
