4. Общий вид и устройство

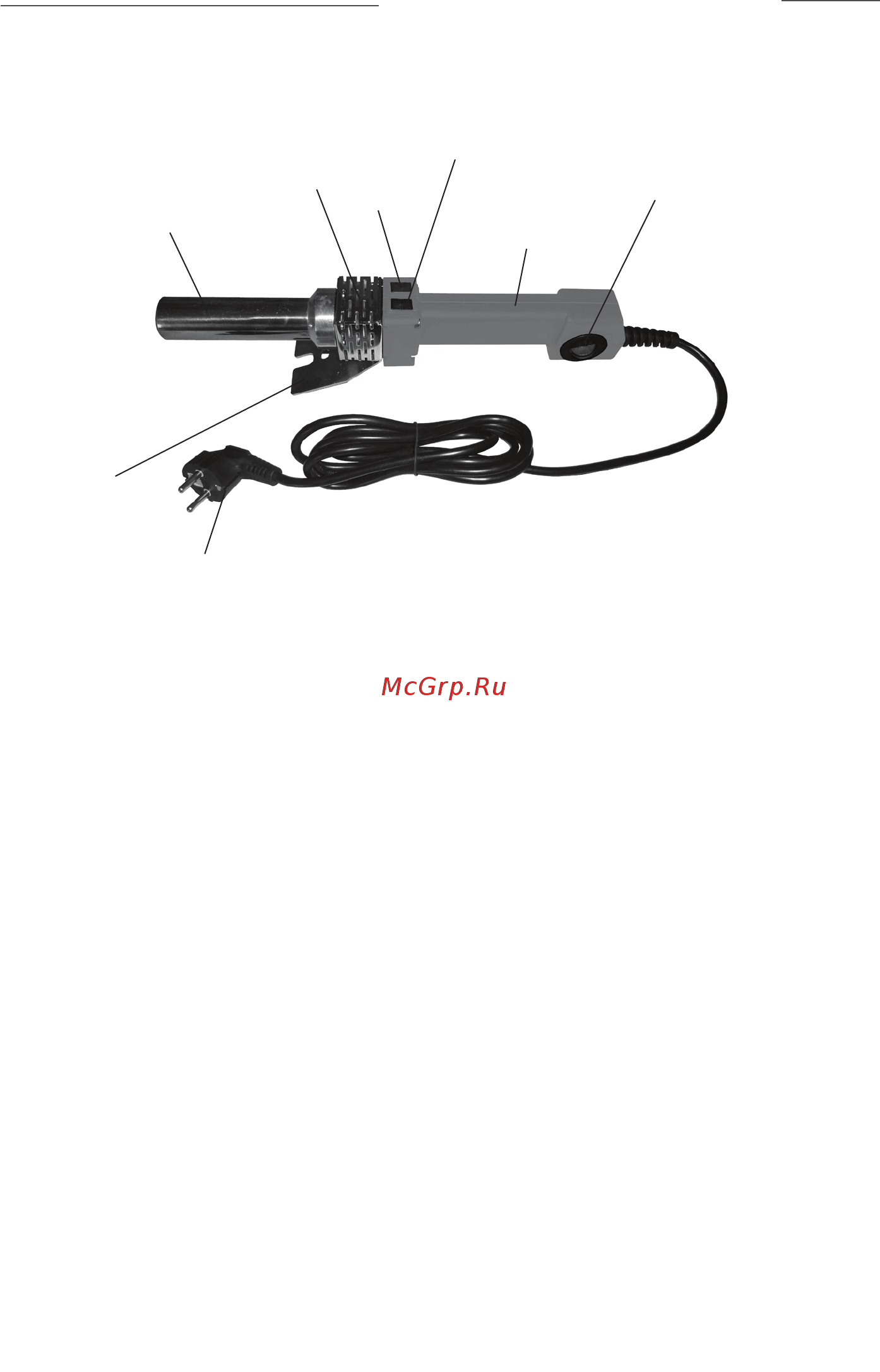

4.1 Общий вид сварочного аппарата представлен на рис. 1

4.2 Включение ТЭНа (при подключённом к сети аппарате) и установ-

ка температуры осуществляется ручкой термостата (рис.1 поз.3). Термостат

поддерживает (в интервале от 50 до 300 °С) выставленную температуру в

автоматическом режиме. Индикатор (рис.1 поз.3) загорается при подключе-

нии аппарата к сети питания. Индикатор (рис.1 поз.4) включается при вклю-

чении термостата и установке выбранной температуры сварки. Радиатор

(рис.1 поз.8) отводит тепло от нагретого ТЭНа, понижая температуру корпу-

са (рис.1 поз.7).

1 – нагревательный элемент в тефлоновой оболочке

2 – подставка

3 – индикатор сети

4 – индикатор нагрева

5 – ручка термостата

6 – шнур питания с вилкой

7 - корпус

8 - радиатор

рис. 1
