4. Общий вид и устройство

4.1 Общий вид компрессора схематично представлен на рис.1

4.2 Картер компрессорной группы (рис.1 поз.2) и двигатель закреплены на

металлическом корпусе ресивера (рис.1 поз.7). Вращение с якоря двигателя

шкивами и клиновым ремнём передаётся на коленчатый вал компрессоро-

ной группы. Вращение коленчатого вала преобразуется шатунами в возвратно-

поступательное движение поршней. Два параллельно расположенных цилин-

дра смонтированы в одном блоке. Воздух, через воздушный фильтр подаётся во

впускные клапаны цилиндров. Сжатый воздух из выпускных клапанов цилин-

дров подаётся в ресивер. При подключении к быстроразъёмному выходному

штуцеру (рис.1 поз.6) коллектора пневмоинструмента, сжатый воздух подаётся

к инструменту. Выходное давление в штуцере регулируется редуктором (рис.1

поз.5) и контролируется манометром.

5. Инструкция по технике безопасности

5.1 Не раскручивайте пневмосоединения, если ресивер находится под давлением.

5.2 Компрессор должен применяться в соответствии с назначением и требо-

ваниями, указанными в данном руководстве по эксплуатации.

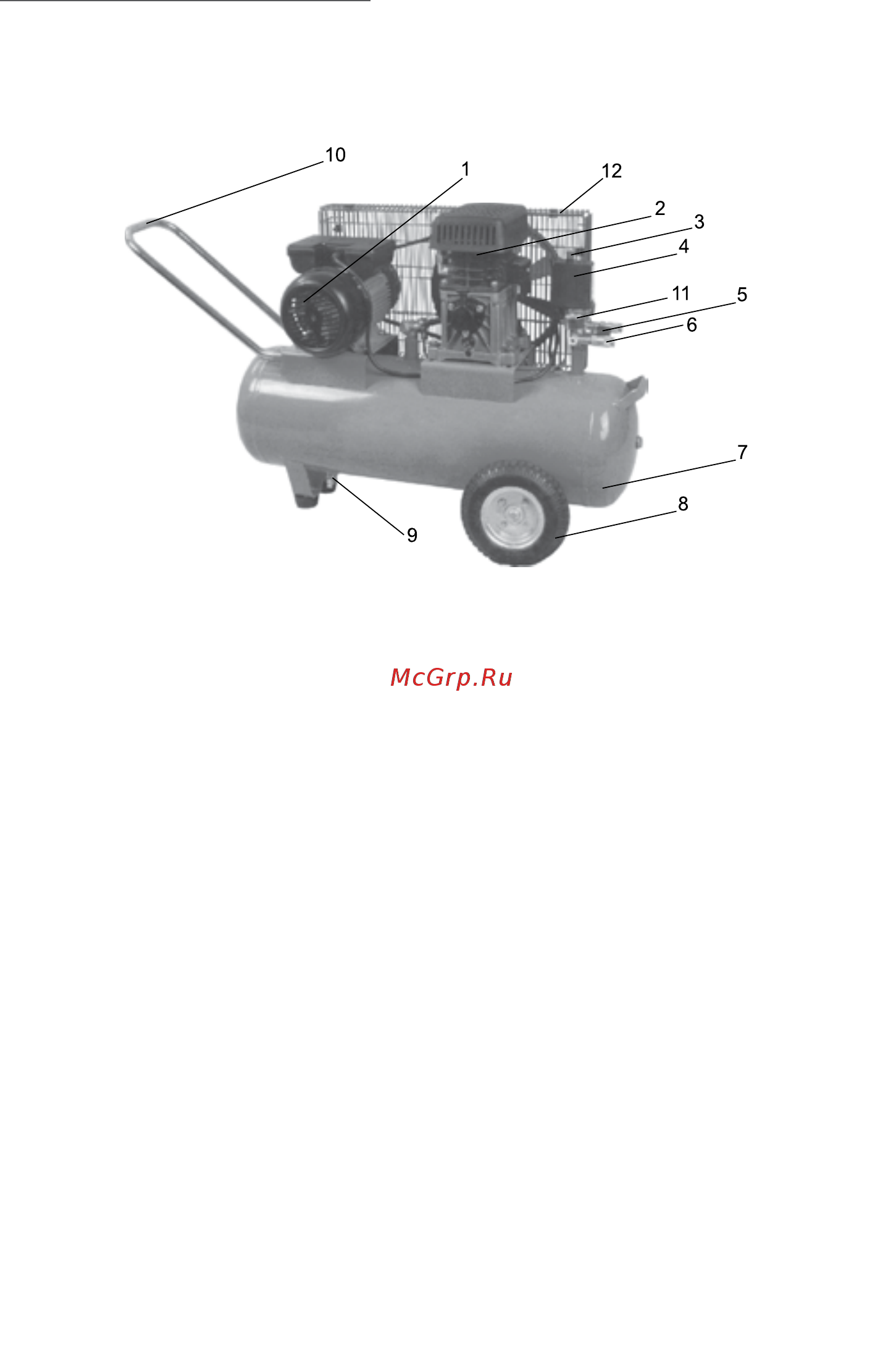

1 - двигатель; 2 - компрессорная группа; 3 - выключатель реле давления;

4 - реле давления; 5 - редуктор; 6 - выходной штуцер; 7 - ресивер; 8 - колесо;

9 - вентиль слива конденсата; 10 - ручка; 11 - манометр;

12 - защитная решётка ремня.

рис. 1
