4. Общий вид и устройство

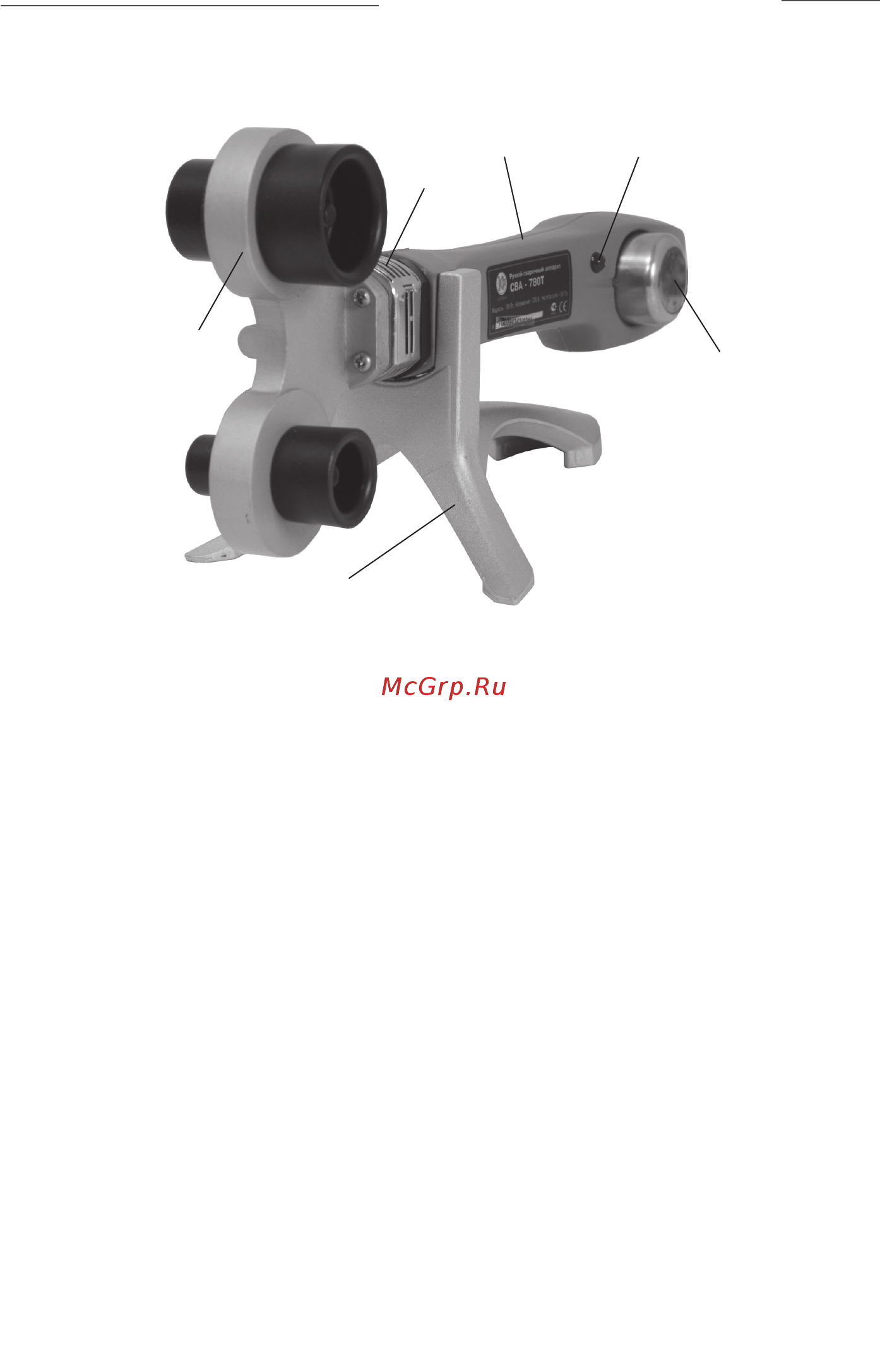

4.1 Общий вид сварочного аппарата представлен на рис. 1

4.2 Включение ТЭНа (при подключённом к сети аппарате) и установка

температуры осуществляется ручкой термостата (рис.1 поз.3). Термостат

поддерживает (в интервале от 50 до 300 °С) выставленную температуру

в автоматическом режиме. Индикатор (рис.1 поз.2) включается при вклю-

чении термостата и установке выбранной температуры сварки. Радиатор

(рис.1 поз.6) отводит тепло от нагретого ТЭНа, понижая температуру корпу-

са (рис.1 поз.5).

5. Инструкция по технике безопасности

5.1 Общие указания по обеспечению безопасности при работе со сва-

рочным аппаратом.

- ознакомьтесь с техническими характеристиками, назначением и кон-

1 – нагревательный элемент в тефлоновой оболочке

2 – индикатор нагрева

3 – ручка термостата

4 – подставка

5 – корпус

6 – радиатор

рис. 1
