Smeg MF9RA2 медь [2/2] Fig 1 fig 2 fig 3

ISTRUZIONI DI MONTAGGIO, D’USO E MANUTENZIONE

- Prima dell’installazione e messa in funzione.

Attenzione! I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del miscelatore, in modo che non rimangano trucioli,

residui di saldatura o canapa, o altre impurità all’interno dei tubi. Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel

miscelatore possono entrare corpi estranei in grado di danneggiare le guarnizioni/guarnizioni ad anello. Generalmente si consiglia di installare un filtro

sul raccordo principale dell’acqua. Prima della messa in funzione, svitare l’aeratore e sciacquare molto bene.

- Montaggio del miscelatore

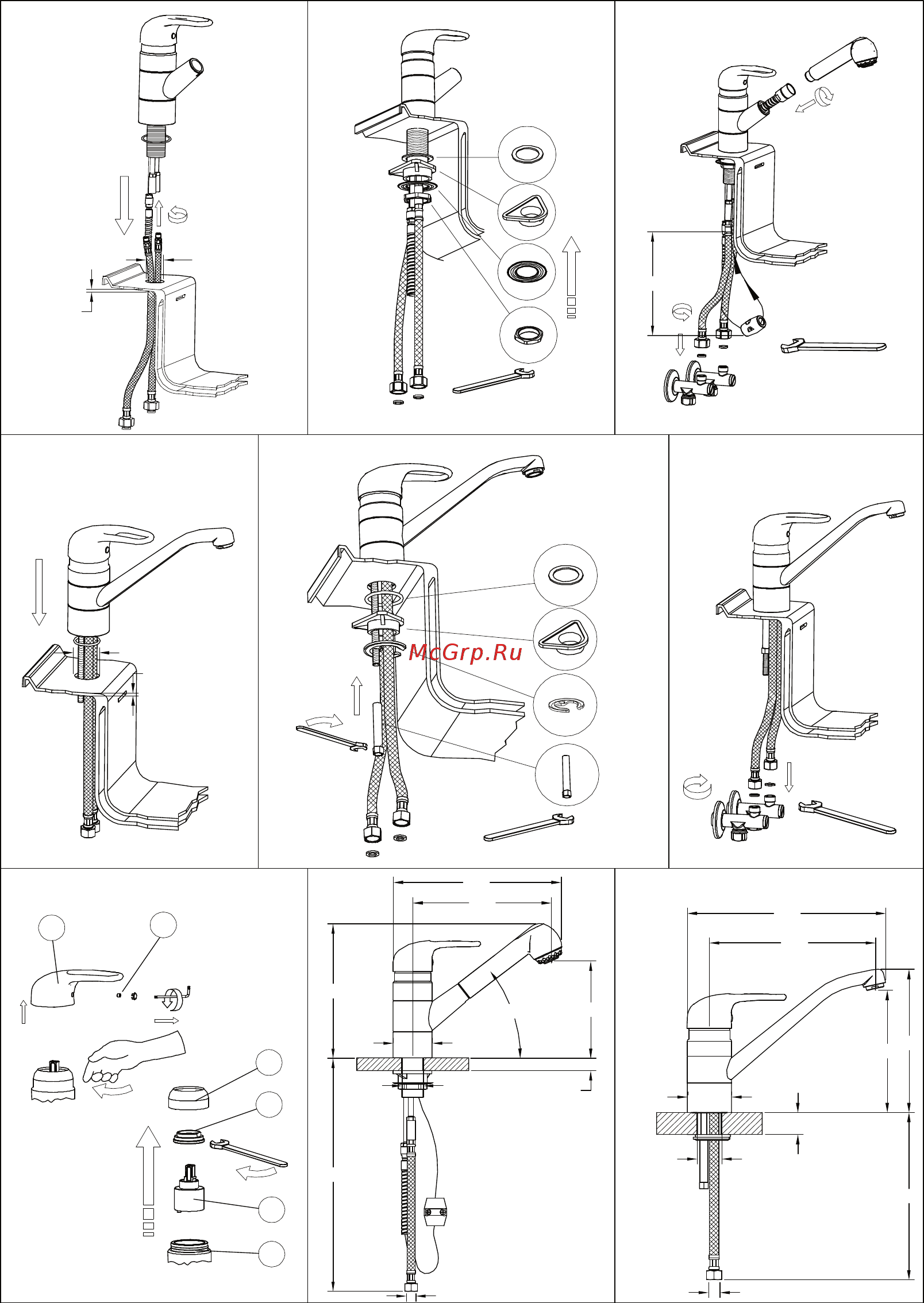

Fig. 1 - Prima di inserire il monocomando nel foro del lavello assicurarsi che la guarnizione di base sia ben posizionata nella propria sede e che i

flessibili di alimentazione siano ben avvitati al corpo del rubinetto. Sistemare il monocomando sul foro del lavello orientando la bocca di erogazione

Nel caso il rubinetto sia un monocomando con doccetta estraibile collegare il flessibile al tubetto di uscita interponendo la guarnizione di tenuta.

Fig. 3 - Procedere al collegamento dei flessibili alla rete di alimentazione. Nel caso il rubinetto sia un monocomando con doccetta estraibile avvitare

la doccetta al tubo flessibile interponendo la guarnizione di tenuta, Fissare il contrappeso di piombo sul tubo del flessibile ad una distanza di 40 cm

dall’attacco del tubetto di uscita e verificare che il flessibile scorra in maniera lineare.

- Sostituzione della cartuccia

Fig. 4 - Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso. Svitare la vite di fissaggio (A) utilizzando una chiave a bru-

gola, estrarre quindi la maniglia (B) sfilandola dalla cartuccia (E). Sollevare la ghiera copricartuccia (C). Svitare la ghiera di fissaggio (D) e togliere la

cartuccia (E) dal corpo del miscelatore (F). Infine introdurre la nuova cartuccia, accertandosi che le due spine di centraggio siano nella loro sede e

che le guarnizioni siano correttamente posizionate.

ASSEMBLING AND MAINTENANCE INSTRUCTIONS

Fig. 1 - Before inserting the single lever group in the hole of the sink, make sure that the base gasket is properly positioned in its seat and that the

flexible hoses are well tightened to the body of the tap. Place the single lever group in the hole of the sink, orienting the spout toward the sink tank.

Fig. 2 - Insert the fixing kit with the indicated sequence, and respectively:

· the shaped gasket and flange in case the single lever group is installed on a sink having thickness of 3-4 cm;

· the shaped gasket, the triangular plastic flange and the flange in case of a stainless steel sink having thickness of 1-2 mm.

Tighten well the tie rod or the threaded nut. In case the tap is a single lever group with extractable shower, connect the flexible hose to the outlet pipe

interposing the gasket.

Fig. 3 - Proceed connecting the flexible hoses to the plumbing. In case the tap is a single lever group with extractable shower, tighten the shower to

the hose interposing the gasket, fix the lead counterweight to the flexible hose at a distance of approx. 40 cm from the connection to the outlet pipe

and confirm the hose can slide smoothly through the passage hole.

Attention! Les tubes d’alimentation doivent être rincés avec soin avant l’installation du mélangeur, de façon qu’il ne reste pas de riblons, de restes

de soudure ou de chanvre, ou d’autres saletés à l’intérieur des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation

hydrique générale, des corps étrangers peuvent entrer dans le mélangeur et abîmer les joints/ les joints à anneau. Généralement nous conseillons

d’installer un filtre sur le joint principal de l’eau. Avant la mise en fonction, dévisser l’aérateur et bien rincer.

- Montage des robinets

Fig. 1 - Avant d’insérer le monocommande dans le trou de l’évier, il faut s’assurer que le joint de base est bien placé dans son emplacement et que

les flexibles d’alimentation sont bien vissés au corps du robinet. Il faut placer le monocommande sur le trou de l’évier en orientant la bouche de

distribution vers le bac de l’évier.

Fig. 2 - Insérer donc le kit de fixage dans la séquence indiquée et respectivement:

· le joint façonné et la bride si on installe le monocommande sur un évier d’une épaisseur de 3-4 cm;

- Remplacement de la cartouche

Fig. 4 - Avant d’effectuer la substitution de la cartouche, vérifier que la connexion de l’eau est fermée. Dévisser la vis de fixation (A) utilisant une clé à

griffe, extraire en suite la poignée (B) en la soulevant de la cartouche (E). Soulever la virole de finition (C). Dévisser la virole de fixation (D) et enlever

la cartouche (E) du corps de mitigeur (F). Introduire enfin la cartouche nouvelle, en vérifiant que les deux pivots de centrage entrent dans les sièges

respectifs et que les garnitures sont bien positionnées.

MONTAGE-,WARTUNGS- UND GEBRAUCHSANWEISUNGEN

- Vor der Installation und Inbetriebnahme

Achtung! Die Zuleitungsrohre müssen vor dem Installieren der Armatur gründlich durchgespült werden, damit keine Späne, Löt - Hanfreste oder

andere Unreinheiten zurückbleiben. Bei nicht durchgespülten Rohrleitungen oder durch die Wasseranlage allgemein können Fremdkörper in die

Armatur geraten und die Dichtungsscheiben/Dichtungen beschädigen. Grundsätzlich empfiehlt sich die Installation eines Filters am Hauptwasseran-

· die geformte Dichtung und den Flansch, falls man die Einhebel-Mischbatterie auf einem Spülbecken mit einer Dicke von 3-4 cm installiert;

· die geformte Dichtung, den dreieckigen Kunststoffflansch und den Flansch, falls man diese auf einem Inoxstahl-Spülbecken mit einer Dicke von

1-2 mm installiert.

Die eigens dafür vorgesehene Zugstange oder die gestrehlte Schraubenmutter bis zum Anschlag festziehen. Falls es sich bei der Armatur um eine

Einhebel-Mischbatterie mit herausziehbarer Handbrause handelt, schließt man Den Schlauch an dem Rohrausgang an, wobei man die Dichtung

dazwischen einlegt.

Abb. 3 - Dann schließt man die Schläuche an das Versorgungsnetz an. Falls es sich bei der Armatur um eine Einhebel-Mischbatterie mit herauszieh-

barer Handbrause handelt, schraubt man die Handbrause an dem Schlauch fest, wobei man die Dichtung dazwischen einlegt und sich vergewissert,
