Инструкция по сборке Страница: 3

Kettler College Box 06604-272 [3/16] Beispiele examples

Kettler College Box 06604-273 [3/16] Beispiele examples

Ersatzteilbestellung

Geben Sie bei Ersatzteilbestellungen bitte die vollständige Arti-

kelnummer, die Ersatzteilnummer, die benötigte Stückzahl und

die Seriennummer des Gerätes an.

Bestellbeispiel:

Art.-Nr. 06604-270 /Ersatzteil-Nr. 98001313/1 Stück /Serien-

Nr: ....................

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich

ohne Verschraubungsmaterial berechnet und geliefert. Falls Be-

darf an entsprechendem Verschraubungsmaterial besteht, ist die-

ses durch den Zusatz „mit Verschraubungsmaterial“ bei der Er-

satzteilbestellung anzugeben.

List of spare parts for orders

When ordering spare parts, always state the full item-no, spare-

partnumber, the quantity required and the Serial number of the

product.

Example order:

item no. 06604-270 / spare-part no. 98001313 / 1 pieces /

Serial number ....................

Important: spare part prices do not include fastening material; if

fastening material (bolts, nuts, washers etc.) is required, this

should be clearly stated on the order by adding the words „with

fastening material“.

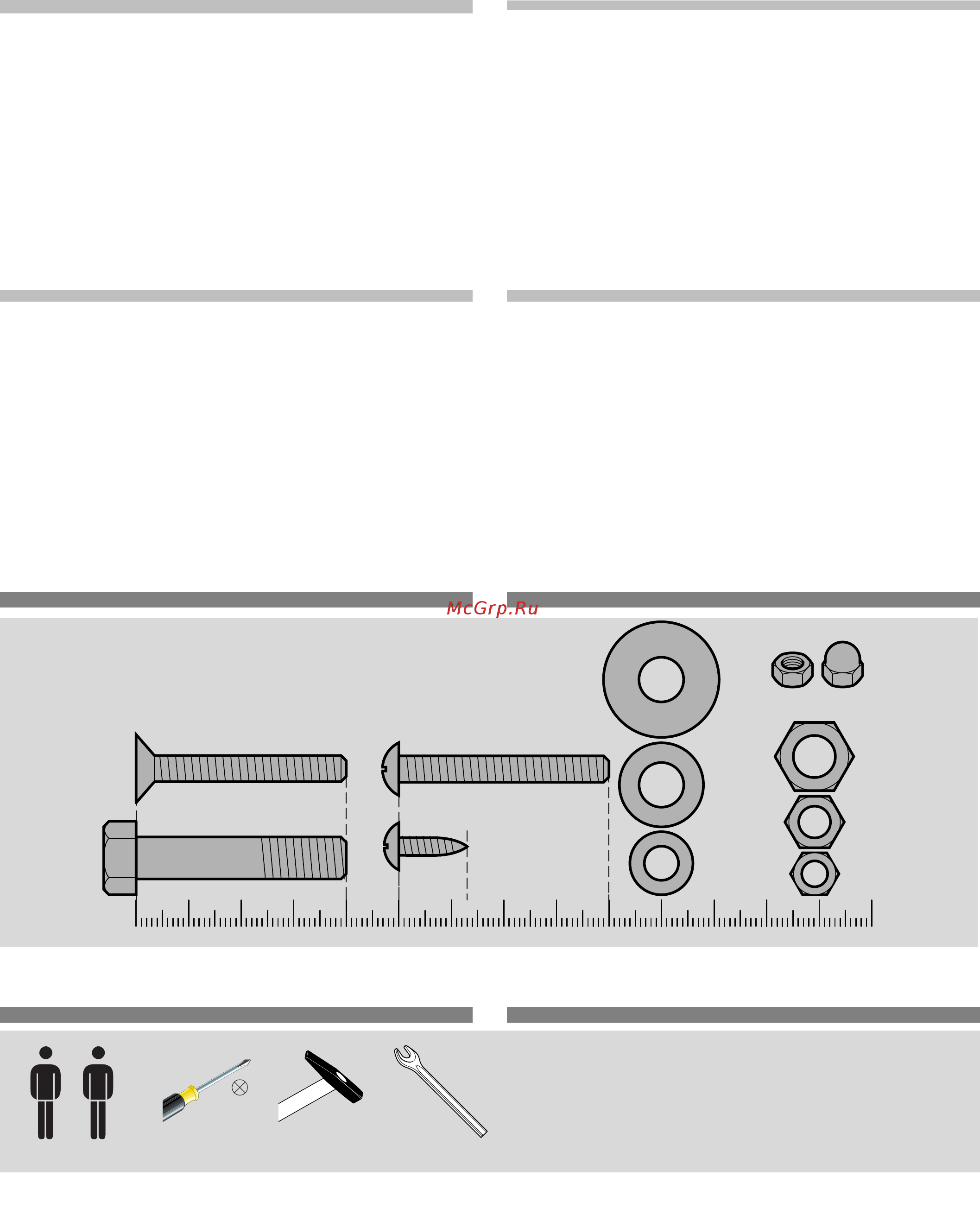

Messhilfe für Verschraubungsmaterial

0 102030405060708090100110120130140

M5x40

M8x40

ø22

ø16

ø12

ø3,9x13

Beispiele /

Examples

M5x40

Measuring help for screw connections

Sie benötigen ... You’ll need...

2 Jahre Garantie

◆ Die Garantie beginnt mit dem Datum des Kauftages. Durch Be-

hebung von Schäden wird der Garantieanspruch nicht erneu-

ert.

◆ Schäden durch unsachgemäße Behandlung oder Gewalt -

anwendung sind von dieser Garantie ausgeschlossen.

◆ Bewahren Sie die Originalverpackung des Gerätes gut auf, da-

mit sie später u. U. als Transportverpackung verwendet werden

kann. Warenretouren sind nur nach Absprache und mit trans-

portsicherer (Innen-) Verpackung, möglichst im Originalkarton

vorzunehmen. Wichtig ist eine detaillierte Fehlerbeschrei-

bung/Schadensmeldung!

2 Year Guarantee

◆ The guarantee period begins on the date of purchase. Rectifi-

cation of defects does not extend the warranty claim.

◆ Defects due to improper use or use of force are excluded from

this guarantee.

◆ Please keep original packaging of this article, so that it may be

used for transport at a later date, if necessary. Goods may only

be returned after prior arrangement and in (internal) packa-

ging, which is safe for transportation, in the original box if pos-

sible. It is important to provide a detailed defect description /

damage report!

◆ Bitte verschrauben Sie zunächst alle Teile lose und kontrollieren

Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Mut-

tern bis zum spürbaren Widerstand zuerst mit der Hand auf,

anschließend ziehen Sie sie gegen den Widerstand (Klemmsi-

cherung) mit einem Schraubenschlüssel richtig fest. Kontrollie-

ren Sie alle Schraubverbindungen nach dem Montageschritt

auf festen Sitz.

Achtung: wieder gelöste Sicherheitsmuttern werden unbrauch-

bar (Zerstörung der Klemmsicherung) und sind durch Neue zu

ersetzen.

◆ Bolt all the parts together loosely at first, and check that they

have been assembled correctly. Tighten the locknuts by hand

until resistance is felt, then use spanner to finally tighten nuts

completely against resistance (locking device). Then check that

all screw connections have been tightened firmly.

Attention: once locknuts have been unscrewed they no longer

function correctly (the locking device is destroyed), and must be

replaced.

2x SW 10

Kettler College Box 06604-272 [3/16] Beispiele examples
