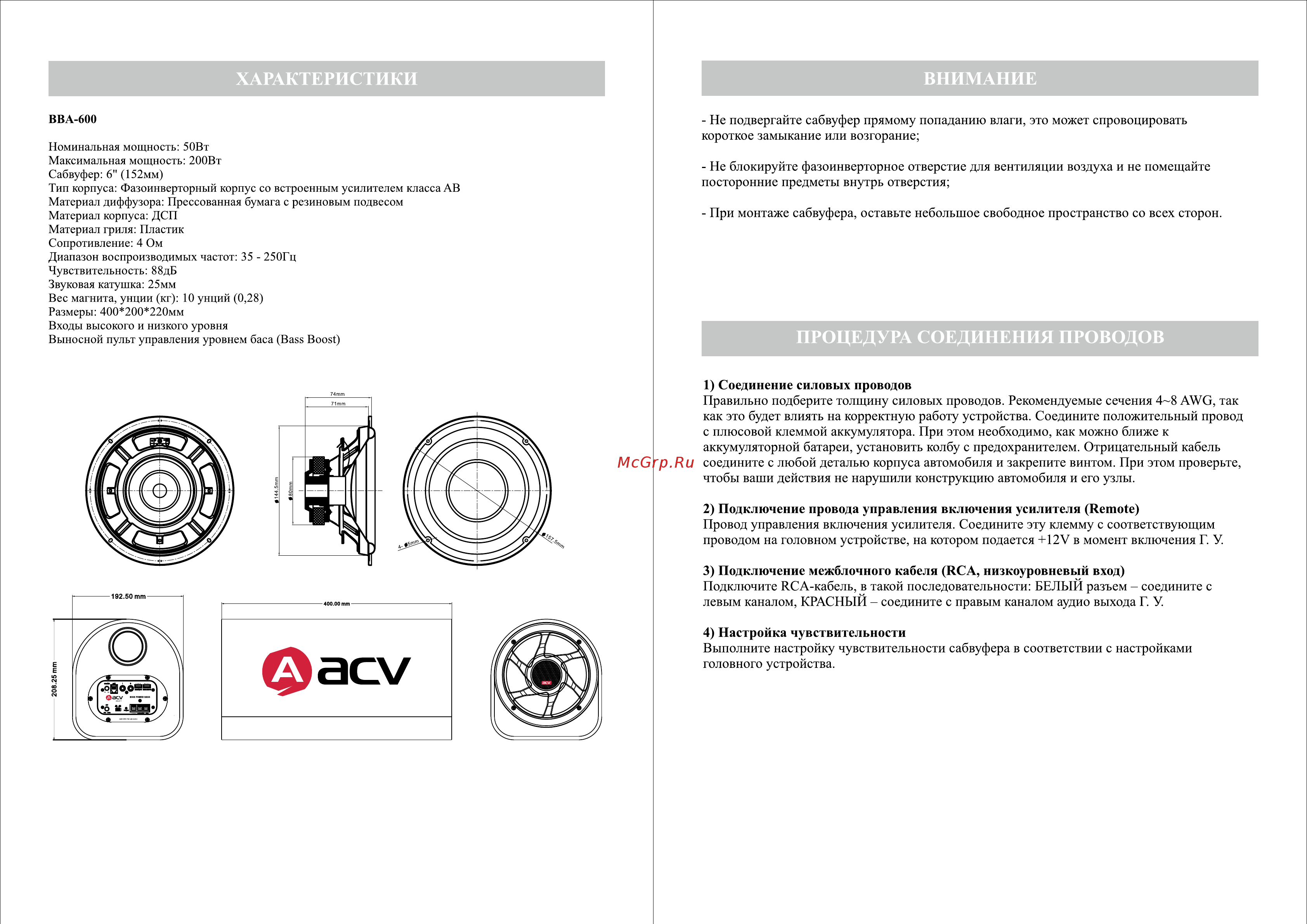

ХАРАКТЕРИСТИКИ ВВА 600 Номинальная мощность 50Вт Максимальная мощность 200Вт Сабвуфер 6 152мм Тип корпуса Фазоинверторный корпус со встроенным усилителем класса АВ Материал диффузора Прессованная бумага с резиновым подвесом Материал корпуса ДСП Материал гриля Пластик Сопротивление 4 Ом Диапазон воспроизводимых частот 35 250Гц Чувствительность 88дБ Звуковая катушка 25мм Вес магнита унции кг 10 унций 0 28 Размеры 400 200 220мм Входы высокого и низкого уровня Выносной пульт управления уровнем баса Bass Boost ВНИМАНИЕ Не подвергайте сабвуфер прямому попаданию влаги это может спровоцировать короткое замыкание или возгорание Не блокируйте фазоинверторное отверстие для вентиляции воздуха и не помещайте посторонние предметы внутрь отверстия При монтаже сабвуфера оставьте небольшое свободное пространство со всех сторон ПРОЦЕДУРА СОЕДИНЕНИЯ ПРОВОДОВ 1 Соединение силовых проводов Правильно подберите толщину силовых проводов Рекомендуемые сечения 4 8 AWG так как это будет влиять на корректную работу устройства Соедините положительный провод с плюсовой клеммой аккумулятора При этом необходимо как можно ближе к аккумуляторной батареи установить колбу с предохранителем Отрицательный кабель соедините с любой деталью корпуса автомобиля и закрепите винтом При этом проверьте чтобы ваши действия не нарушили конструкцию автомобиля и его узлы 2 Подключение провода управления включения усилителя Remote Провод управления включения усилителя Соедините эту клемму с соответствующим проводом на головном устройстве на котором подается 12V в момент включения Г У 192 50 mm 3 Подключение межблочного кабеля RCA низкоуровневый вход Подключите RCA кабель в такой последовательности БЕЛЫЙ разъем соедините с левым каналом КРАСНЫЙ соедините с правым каналом аудио выхода Г У 4 Настройка чувствительности Выполните настройку чувствительности сабвуфера в соответствии с настройками головного устройства
