I x 16
HTL
P x 4
HBL
HTR
HBR

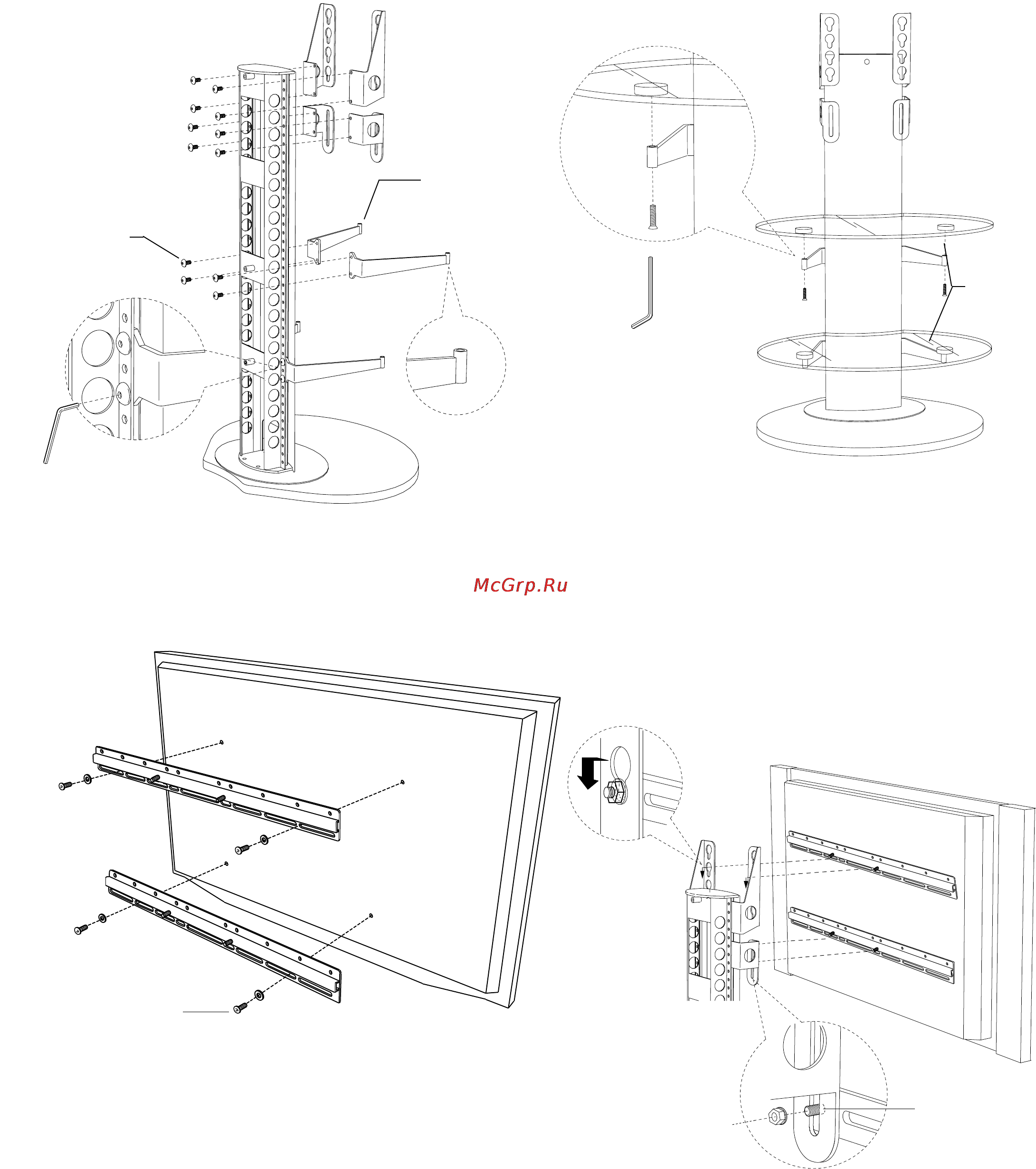

Рисунок 3
5. Прикрепите полочные и экранные скобы как по-
казано на рис.3 с помощью винтов
3
/
4
” типа Pan head
и большого шестигранного ключа. Прорези на перед-
ней части экранных скоб должны быть направлены
вперед. Экранные скобы могут потребовать дополни-
тельной регулировки вверх или вниз для совпадения
с горизонтальными планками.
Рисунок 4
Рисунок 6
N – полочные
скобы, 2 левые и
2 правые
О – полки х 2
Плоскопанельный телевизор
(вид сзади)
Короткие монтажные
винты (V)
Шайба (L)
7. Установка горизонтальных монтажных планок.
Найдите монтажные винты, имеющиеся в комплекте
вашего плоскопанельного телевизора. Если они от-
сутствуют, найдите короткие монтажные винты с го-
ловкой Philips, прилагающиеся к мебели Vista, которые
в точности совпадают с монтажными отверстиями,
расположенными на тыловой панели вашего телеви-
зора. Имеются винты следующих размеров: M5, M6,
M8, 10-32 и
1
/
4
-28. Прикрепите обе горизонтальные
монтажные планки к телевизору, как показано на
рис.5, используя шайбы и отвертки Philips. Примеча-
ние: Если тыловая панель телевизора имеет изогну-
тый профиль или если планки не прилегают плотно,
используйте комплектные распорные втулки (Т или U)
и имеющиеся в комплекте длинные монтажные винты.
Убедитесь, что планки отцентрированы слева напра-
во! Плотно прикрепите планки к телевизору!
Наживленная
гайка (М) на
верхней мон-
тажной планке
Гайка (М)
Резьбовой
штифт
8. Установка плоскопанельного телевизора. Акку-
ратно «нацепите» телевизор на экранные скобы, как
показано на рис.6. обеспечьте попадание наживлен-
ных гаек в специальные отверстия, а также попадание
резьбовых штифтов в отверстия на нижних экранных
скобах (HBL и HBR). Затяните гайки (М) с помощью
ключа. Примечание: максимально поддерживаемая
мебелью Vista масса телевизора составляет 102 кг.
Примечание: мебель Vista не предназначена для уста-
новки телевизоров, глубина которых превышает 6”.
6. Установка стеклянных полок. Прежде всего рас-
положите стеклянную полку (О) так, чтобы диски рас-
полагались на концах полочных скоб (N). Держа одну
руку на полке, возьмите один винт с плоской головкой
М8х1.5” и вставьте его через основание цилиндра в
отверстие, находящееся в нижней части монтируемо-
го стеклянного диска. Вставьте второй винт во второй
диск. Используя малый шестигранный ключ, полно-
стью закрепите оба диска, левый и правый.
Примечание: каждая полка выдерживает нагрузку до
23 кг.
