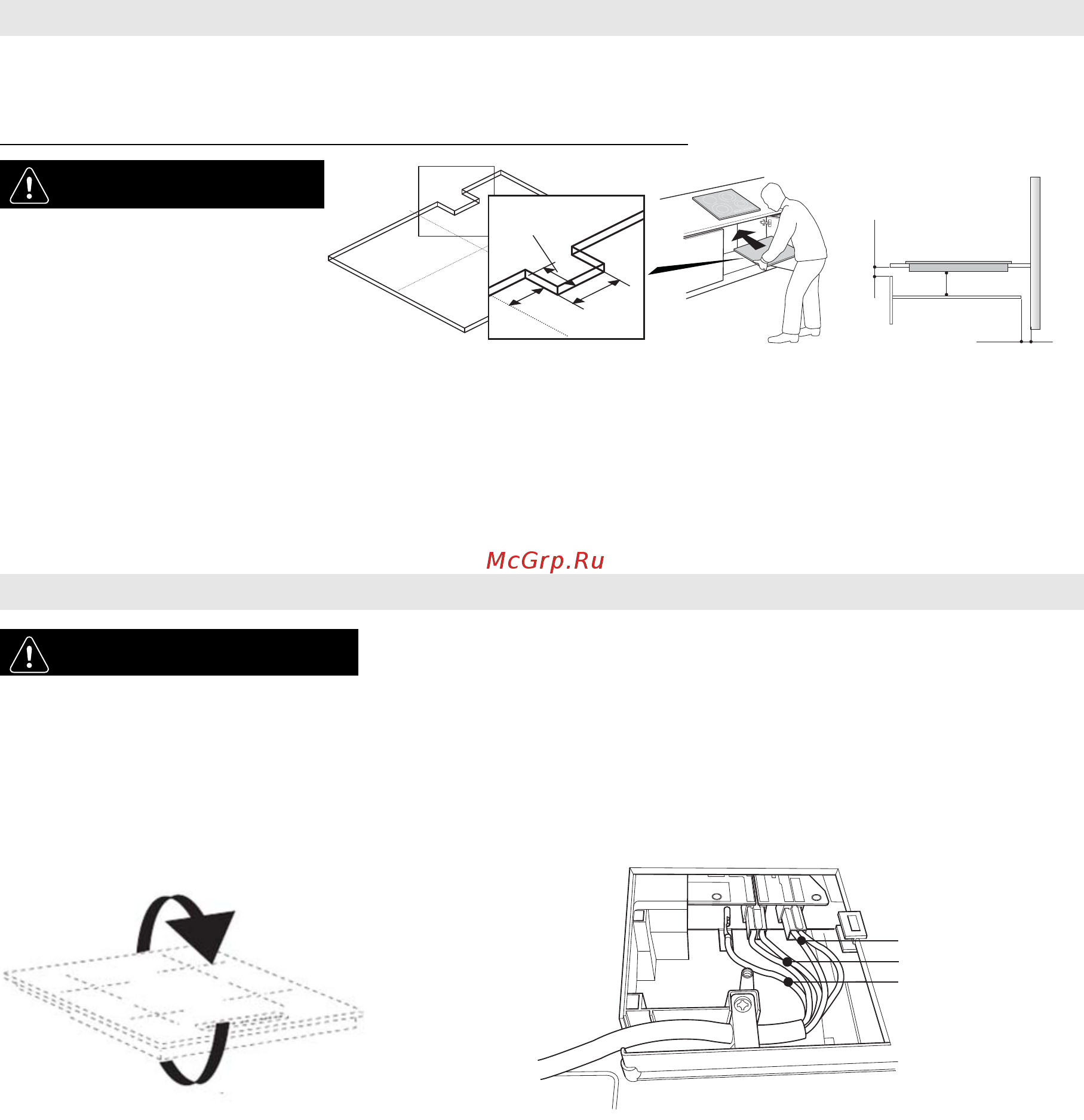

![Whirlpool ACM 836/BA [7/12] Электрическое подключение](/views2/1445632/page7/bg7.png)
RU4
ПРИМЕЧАНИЕ:
В случае кратковременного приготовления, при котором требуется идеальное распределение тепла (например, при жарке блинов), на двойной зоне
нагрева диаметром 28 см (там, где таковая имеется) рекомендуется использовать посуду диаметром не более 24 см. В случаях, когда требуется щадящий
режим приготовления (например, при растапливании шоколада или сливочного масла), рекомендуется использовать одинарные зоны нагрева меньшего
диаметра.
После распаковки прибора проверьте его на отсутствие повреждений, которые могли возникнуть во время транспортировки; в случае возникших проблем
обратитесь к продавцу или в сервисный центр.
Размеры для встраивания и указания по установки см. на иллюстрациях на стр.2.
ТРЕБОВАНИЯ К КУХОННОЙ МЕБЕЛИ, ИСПОЛЬЗУЕМОЙ ПРИ ВСТРАИВАНИИ ПРИБОРА
1. Снимите крышку с клеммной коробки (A), открутив крепежный винт, и вставьте крышку в шарнирное соединение (B) клеммной коробки.
2. Вставьте кабель электропитания в кабельный зажим и подсоедините провода к клеммной колодке в соответствии с находящейся рядом с ней схемой.
3. Закрепите кабель электропитания с помощью кабельного зажима.
4. Закройте крышку (C) и закрепите ее на клеммной коробке с помощью снятого ранее винта.
УСТАНОВКА
ПРЕДУПРЕЖДЕНИЕ
- Установите под варочной панелью
разделительную панель.
- После завершения установки
доступ к нижней части прибора
должен быть невозможен.
- В случае установки под варочной
панелью духовки разделительную
панель устанавливать не нужно.
• Расстояние между нижней поверхностью прибора и разделительной панелью должно соответствовать размерам, указанным на рисунке.
• В целях обеспечения правильной работы прибора требуемый минимальный зазор между варочной панелью и верхней панелью кухонной мебели
(5 мм) должен всегда оставаться свободным.
• Если под варочной панелью установлен духовой шкаф, убедитесь в том, что он оснащен системой охлаждения.
• Не устанавливайте варочную панель рядом с посудомоечной или стиральной машиной, чтобы не подвергать электрические компоненты вредному
воздействию пара или влаги.
• В случае установки заподлицо запросите в сервисном центре комплект винтов 4801 211 00112.
• Для снятия варочной панели пользуйтесь отверткой (не входит в комплект поставки), нажимая ей на пружины, расположенные с ее нижней стороны по периметру.
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
- Отключите прибор от электросети.
- Установка прибора должна выполняться квалифицированным специалистом с
соблюдением действующих правил техники безопасности и установки оборудования
- Изготовитель снимает с себя всякую ответственность за повреждения предметов или травмы людей и животных, явившиеся
результатом несоблюдения правил, изложенных в этой главе.
- Длина кабеля электропитания должна быть достаточной для того, чтобы варочную панель можно было снять с рабочего стола.
- Проверьте, чтобы напряжение, указанное на паспортной табличке, расположенной на нижней стороне прибора, соответствовало
напряжению сети в помещении, где будет установлен прибор.
6-7 cm
min. 20 mm
min. 5 mm
57
75
80
синий/серый
черный/коричневый
желтый/зеленый
