К р ы ш к а
п л и т ы
П е р е д н я я п а н е л ь
В е р х н я я п а н е л ь
Д в е р к а
ж а р о ч н о г о
ш к а ф а
О п о р н а я ч а с т ь
п л и т ы
В ы д в и ж н о й
в с п о м о г а т е л ь н ы й
ш к а ф

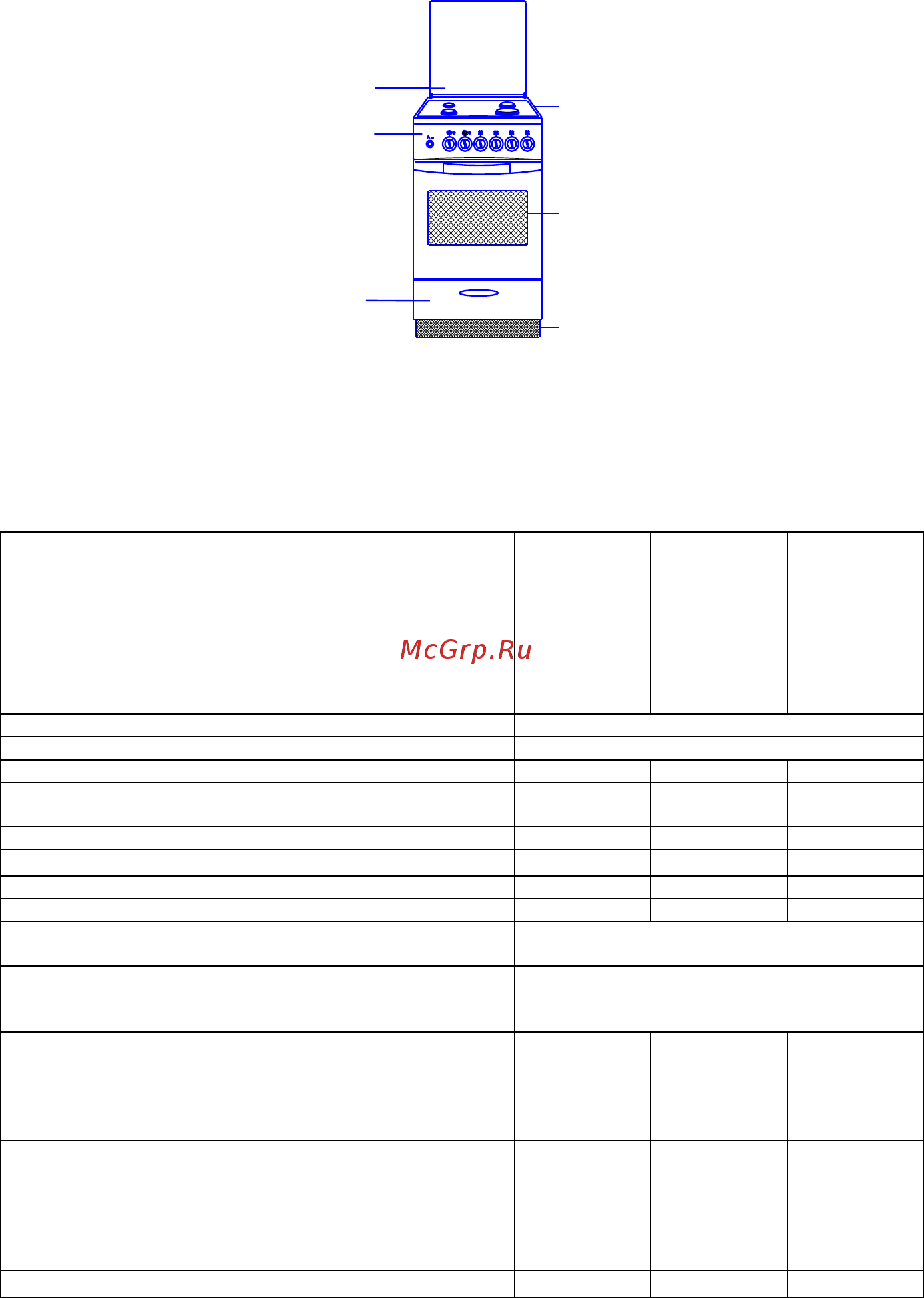

Рис. 11. Плита газовая
Табл. 4
Обозначение моделей плит по ТУ 4858-001-88059716-2014
ГП 400МС-2у,
ГП 400М2С-2у
ГП 400МС СТ-2у
ГП 300МС СТ-2У
Класс плит по ГОСТ Р 50696-2006
1
Вид климатического исполнения по ГОСТ 15150-69
УХЛ 4.2
Исполнение по степени защиты от влаги по ГОСТ 14254-96
1РХО
-
-
Класс защиты от поражения электрическим током по ГОСТ
Р 52161.1-2004
I
-
-
Номинальная потребляемая электрическая мощность, Вт
20
-
-
Род тока
переменный
-
-
Номинальная частота тока, Гц
50
-
-
Номинальное напряжение, В
230
-
-
Категория плит в зависимости от вида используемого газа
по ГОСТ Р 50696-2006
I
2Н3В/Р
Номинальное давление газа, Па
природный ГОСТ 5542-87
сжиженный ГОСТ 20448-90
1274
2940
Номинальная тепловая мощн. горелок стола, кВт
передняя левая
передняя правая
задняя левая
задняя правая
1,5
2,3
1,0
1,5
1,5
2,3
1,0
1,5
1,5
2,3
1,0
-
Тепловая мощность горелок стола в положении "малое
пламя", кВт
передняя левая
передняя правая
задняя левая
задняя правая
0,30
0,47
0,30
0,30
0,30
0,47
0,30
0,30
0,30
0,47
0,30
-
Номинальная тепловая мощность горелки духовки, кВт
2,3
2,3
2,3
Содержание
- Гп400мс ст 2у гп300мс ст 2у 1
- Модели гп400мс 2у гп400м2с 2у 1
- Ооо лзбт 1
- Плита газовая универсальная 1
- Руководство по эксплуатации 1
- Уважаемый покупатель 2
- Или расширением отдельных деталей устройства при изменении температуры что не является неисправностью дефектом 14
- Комплектация плиты и её технические характеристики в зависимости от модели 14
- Приведены в табл 3 и табл 4 14
- Расположение составных частей плиты показано на рис 11 14
- Табл 3 14
- Рис 11 плита газовая 15
- Табл 4 табл 4 15
- 460 340 16
- 600 850 16
- 600 850 864 16
- Беречь стеклянную крышку от случайных ударов 16
- Внутренние размеры духовки мм ширина высота глубина 16
- Вспомогательный шкаф плиты см комплектацию в табл 3 предназначен для 16
- Габаритные размеры мм ширина глубина высота без крышки стола высота с крышкой стола 16
- Которых показано на рис 12 16
- Коэффициент полезного действия горелок стола в не менее передняя левая передняя правая задняя левая задняя правая 16
- На передней панели плиты расположены ручки управления и кнопки назначение на передней панели плиты расположены ручки управления и кнопки назначение 16
- Не реглам 16
- Не рекомендуется устанавливать посуду на закрытую крышку стола необходимо 16
- Некоторые модели плиты оснащены стеклянной крышкой стола которая при 16
- Необходимости легко снимается для этого снимите крышки декоративные поз 2 рис 7 полностью откройте стеклянную крышку и поднимите вверх 16
- Описание и работа составных частей плиты газовой 16
- Панель передняя 16
- Полезный объём пространства духовки д 16
- Символы на передней панели показаны условно 16
- Содержание окиси углерода в сухих неразбавленных продуктах сгорания в не более 0 1 16
- Хранения кухонных принадлежностей 16
- В случае отсутствия электророзжига поднести спичку или зажигалку к 17
- Верхняя панель 17
- Внимание при погасании пламени горелки по любой причине 17
- Во время приготовления накрывайте посуду крышками следите чтобы дно 17
- Газовые горелки зажигайте следующим образом нажмите ручку крана газовой горелки поверните её против хода часовой 17
- Кранов которые расположены на передней панели 17
- Минимальный диаметр сосудов используемых на горелке мощностью 1 0 квт 17
- Мощность газовых горелок высота пламени регулируется при помощи ручек 17
- На рис 13 показана верхняя панель плиты на рис 13 показана верхняя панель плиты 17
- Необходимо закрыть устройство настройки кран и предпринять попытку повторного зажигания не ранее чем через 1 минуту 17
- Пламя не выходило за края и не лизало боковые стенки посуда должна иметь плоское ровное дно 17
- Положении до тех пор пока газ не загорится 17
- Посуды оставалось сухим и чистым 17
- При наличии электророзжига нажмите кнопку и удерживайте её в нажатом 17
- Равен 120 мм на горелке мощностью 1 5 квт минимальный диаметр сосудов равен 140 мм и на горелке мощностью 2 3 квт минимальный диаметр сосудов равен 160 мм при использовании подставки для посуды малого диаметра минимальный диаметр сосудов равен 60 мм 17
- Размеры посуды и режим работы горелок нужно выбирать таким образом чтобы 17
- Регулирование интенсивности горения производится дальнейшим поворотом 17
- Рис 12 передняя панель плиты 17
- Рис 13 верхняя панель плиты 17
- Ручки против хода часовой стрелки до совмещения знака малого пламени с меткой на панели управления и обратно 17
- Соответствующей газовой горелке 17
- Стрелки до совмещения знака максимального пламени с меткой на панели управления 17
- Упора по ходу часовой стрелки 17
- Чтобы горелку выключить необходимо ручку включения горелки повернуть до 17
- Номер сертификата соответствия смотрите в табл 6 номер сертификата соответствия смотрите в табл 6 22
- Нормативных документов тр тс 016 2011 о безопасности аппаратов работающих на газообразном топливе тр тс 004 2011 о безопасности низковольтного оборудования тр тс 020 2011 электромагнитная совместимость технических средств и имеют сертификат соответствия 22
- Плиты газовые ту 4858 001 88059716 2014 соответствуют требованиям 22
- Табл 6 22
- Табл 7 22
- Свидетельство о приемке и продаже 24
- Дата ремонта мастер подпись фамилия 25
- Заменены комплектующие 25
- Корешок гарантийного талона 1 25
- Наименование ремонтной организации 25
- Дата ремонта мастер подпись фамилия 27
- Заменены комплектующие 27
- Корешок гарантийного талона 2 27
- Наименование ремонтной организации 27
