Zanussi GPZ262HB [15/36] Min 12 mm
![Zanussi GPZ262HB [15/36] Min 12 mm](/views2/1445718/page15/bgf.png)
4.
min. 55 mm
min. 650 mm
550 mm
2
0
+
min. 100 mm
30 mm
470 mm
2
0
+
5.
6.
7.
min.
12 mm
ПРЕДУПРЕЖДЕНИЕ Варочную
поверхность следует встраивать
только в столешницу с ровной
поверхностью.

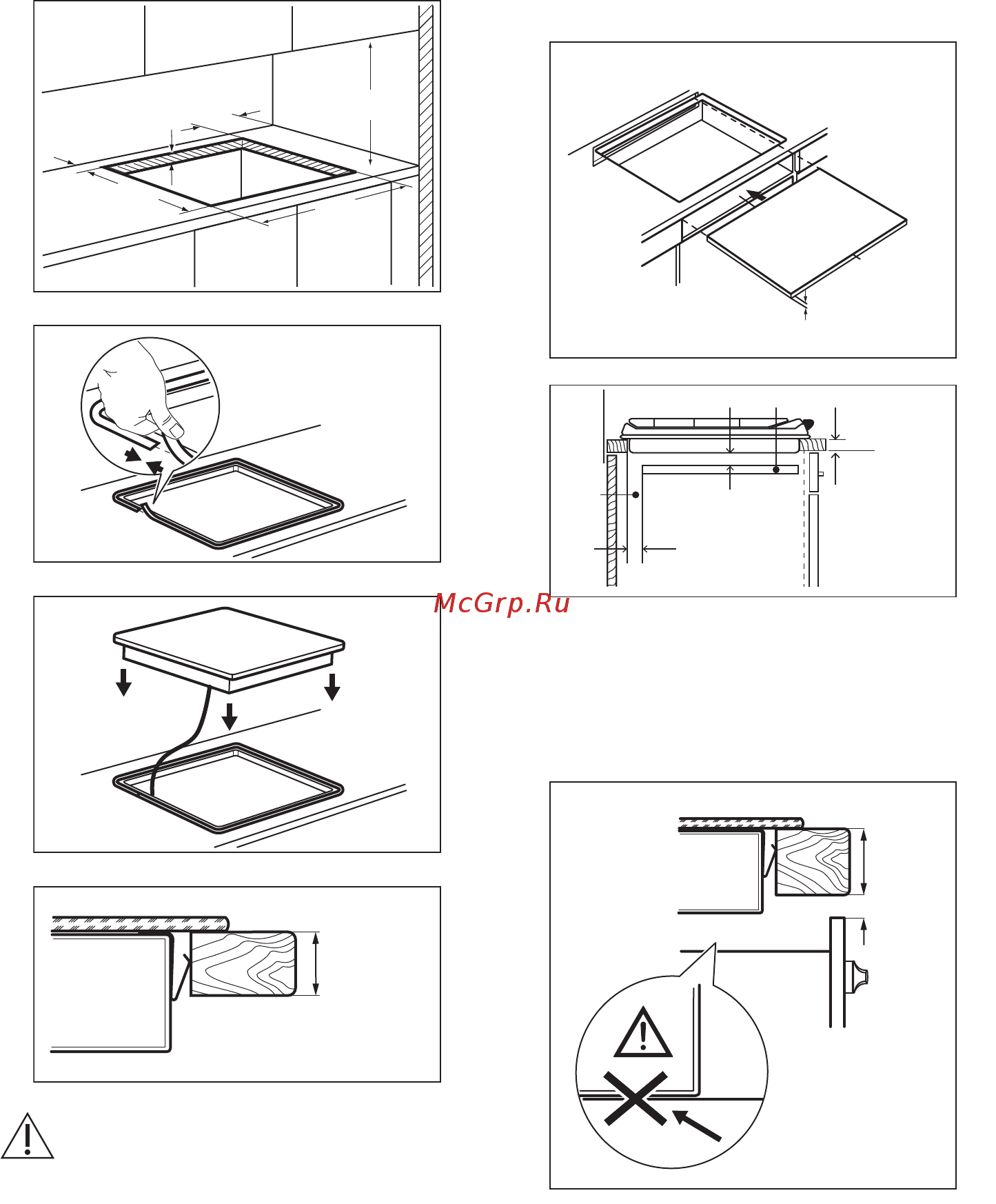

ВОЗМОЖНОСТИ ВСТРАИВАНИЯ
Кухонный шкаф с дверцей
Панель, установленная под варочной
панелью, должна легко сниматься для
обеспечения доступа к узлам, нуждающимся в
техническом обслуживании.
min 6 mm
min 12 mm
60 mm
B
A
min 5 mm
(max 150 mm)
Кухонный шкаф с духовым шкафом
Из соображений безопасности, а также для
упрощения процедуры извлечения духового
шкафа из шкафа, электрические соединения
для варочной панели и духового шкафа
должны быть выполнены раздельно.
min.
30 mm
min.
2 mm
15
