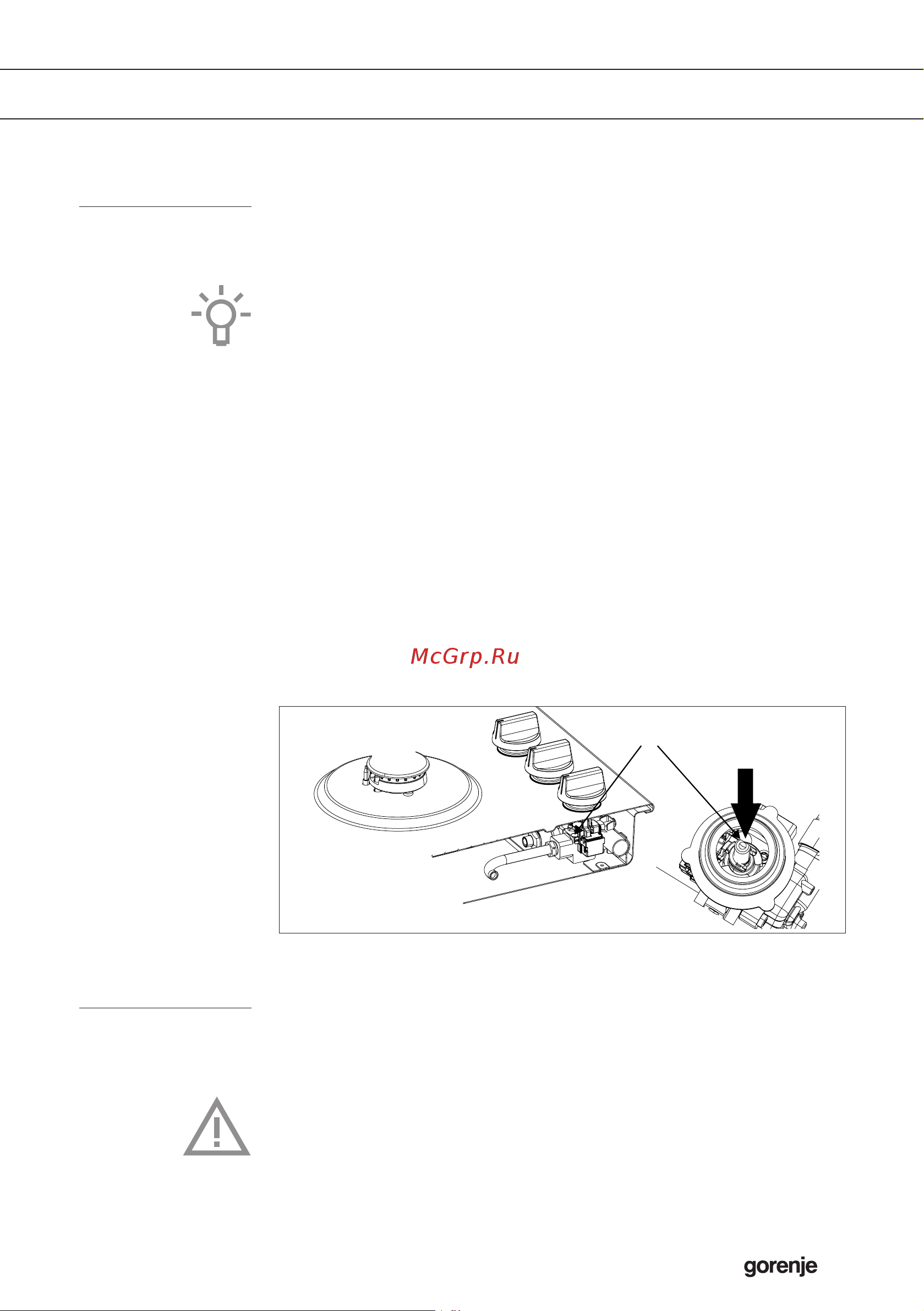

![Gorenje GW641ZAX 730589 [17/20] Руководство по настройке на другой вид газа](/views2/1445723/page17/bg11.png)
RU 17
РУКОВОДСТВО ПО НАСТРОЙКЕ НА ДРУГОЙ ВИД ГАЗА
Перенастройка байпасных винтов
В зависимости от вида газа, который будет использоваться после
перенастройки, байпасные винты могут регулироваться двумя
способами.
Проверьте в столбце «Модификация» таблицы переоборудования,
следует ли полностью ввинтить винты байпасов (см. действие
3Aниже), заменить их другими винтами (см. действие 3B ниже)
илиотрегулировать их (см. действие 3C ниже).
Эти значения также указаны на верхней части винтов байпасов.
Доступ к винтам байпасов осуществляется со стороны верхней части
газовой варочной поверхности после полного снятия ручек (В1 и В2).
3A. Полностью ввинтите байпасные винты (3) всех газовых кранов,
используя отвертку с прямым шлицем (Т2).
3B. Снимите байпасные винты, используя отвертку с прямым
шлицем (Т2) и плоскогубцы (Т3). Установите новые байпасные
винты, используя отвертку с прямым шлицем и плоскогубцы,
затем полностью ввинтите байпасные винты всех газовых
кранов, используя отвертку с прямым шлицем.
3C. Полностью ввинтите винты (3) байпасов всех газовых кранов,
используя отвертку с прямым шлицем (Т2), так, чтобы
установилось стабильное пламя при минимальном расходе
газа. Убедитесь в том, что пламя остается стабильным как для
холодной, так и для горячей конфорки.
B2
B1
T2+T3
T2+T3
3
Проверка герметичности газовых соединений
и работоспособности
Подключив прибор к источнику подачи газа, проверьте его
герметичность. Для этого используйте специальный спрей.
1. Заглушите отверстие форсунки.
2. Откройте газовый кран.
Внимание! Газовый кран с термоэлектрическим
предохранительным устройством следует открывать, нажимая
на клапан и удерживая его в нажатом положении для отмены
действия предохранительного устройства.
3. Распылите спрей для проверки герметичности на все места
соединений и проверьте их на герметичность.
4. Повторите процедуру для каждой конфорки.
