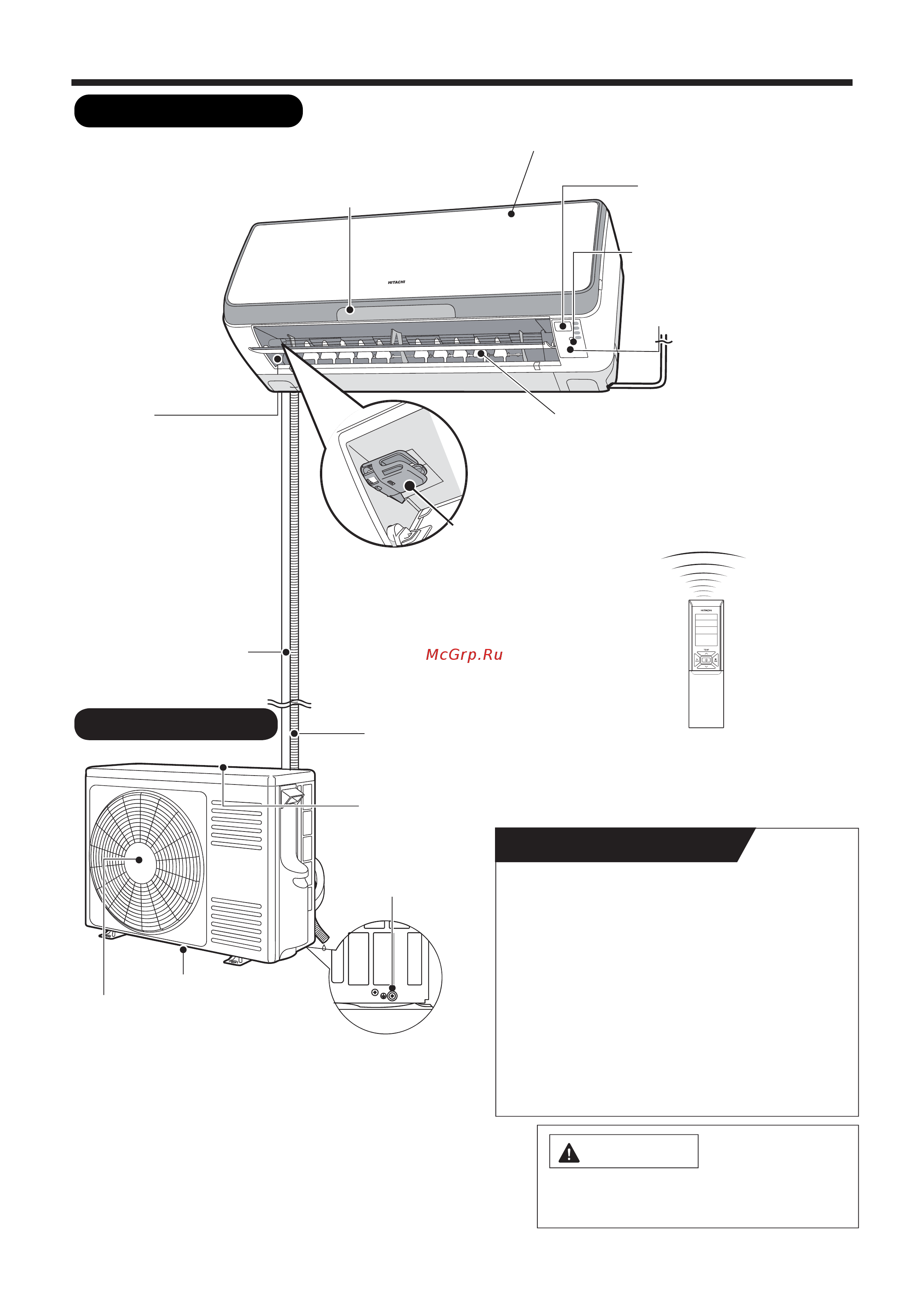

ОБОЗНАЧЕНИЕ КОМПОНЕНТОВ ИИХФУНКЦИИ
(принцип работы, стр. 14)
Воздуховыпускное
отверстие
Датчик ЭКО
Лицевая панель
(стр. 6)
Приемник сигналов
(внутренний)
Получение сигналов
от ПДУ.
Дополнительный рабочий
выключатель
(принудительное включение
охлаждения)
Индикатор
Горизонтальная/вертикальная
воздушная заслонка
(внутренняя)
Генератор ионов
Пульт дистанционного управления
(см. Инструкция на пульт
дистанционного управления)
Трубопроводы
и электрические
провода
Дренажный шланг
Для отвода из внутреннего блока конденсата,
образующегося при осушке воздуха в режимах охлаждения,
осушения и охлаждения с осушением.
Воздухозаборники (на тыльной и левой сторонах)
Клемма
заземления
(внизу сбоку)
Сливной штуцер (внизу)
Воздуховыпускное отверстие
Для выпуска охлажденного воздуха
в режиме обогрева, нагретого воздуха
в режимах охлаждения и охлаждения
с осушением, нагретого или охлажденного
воздуха в режиме осушения.
•
При включенном питании потребляется небольшое
количество энергии цепью управления, даже если
сам кондиционер выключен.
Для экономии электроэнергии нужно разомкнуть
автоматический выключатель.
•
Рабочая температура наружного блока: от −20
°
C до 43
°
C.
НАРУЖНЫЙ БЛОК
•
Вентилятор наружного блока продолжает вращаться
от 10 до 60 секунд после выключения агрегата
для охлаждения электрических компонентов.
•
Из наружного блока врежиме обогрева выпускается
вода, полученная из конденсата и при размора-
живании. Запрещается перекрывать дренажный штуцер,
иначе возможно замерзание воды в холодную погоду.
•
Сконденсировавшаяся в трубах идругих частях вода
может выделяться из внешнего блока даже
в режиме охлаждения.
•
При установке внешнего
блока под свесом крыши
здания ивдругих подобных местах нужно
предусмотреть переходник между дренажным
штуцером и трубой для отвода конденсата.
ВНИМАНИЕ
Разомкните автоматический выключатель,
если не планируете пользоваться агрегатом
в течение длительного времени.
ВНУТРЕННИЙ БЛОК
НАРУЖНЫЙ БЛОК
-4 -
