Haier AS12NS4ERA - W /1U12BS3ERA Белый [21/31] Установка кондиционера

Сзади с

лева

Слева

Сзади справа

Справа

Снизу

Воздуш

ный фильтр

Сервисная крышка

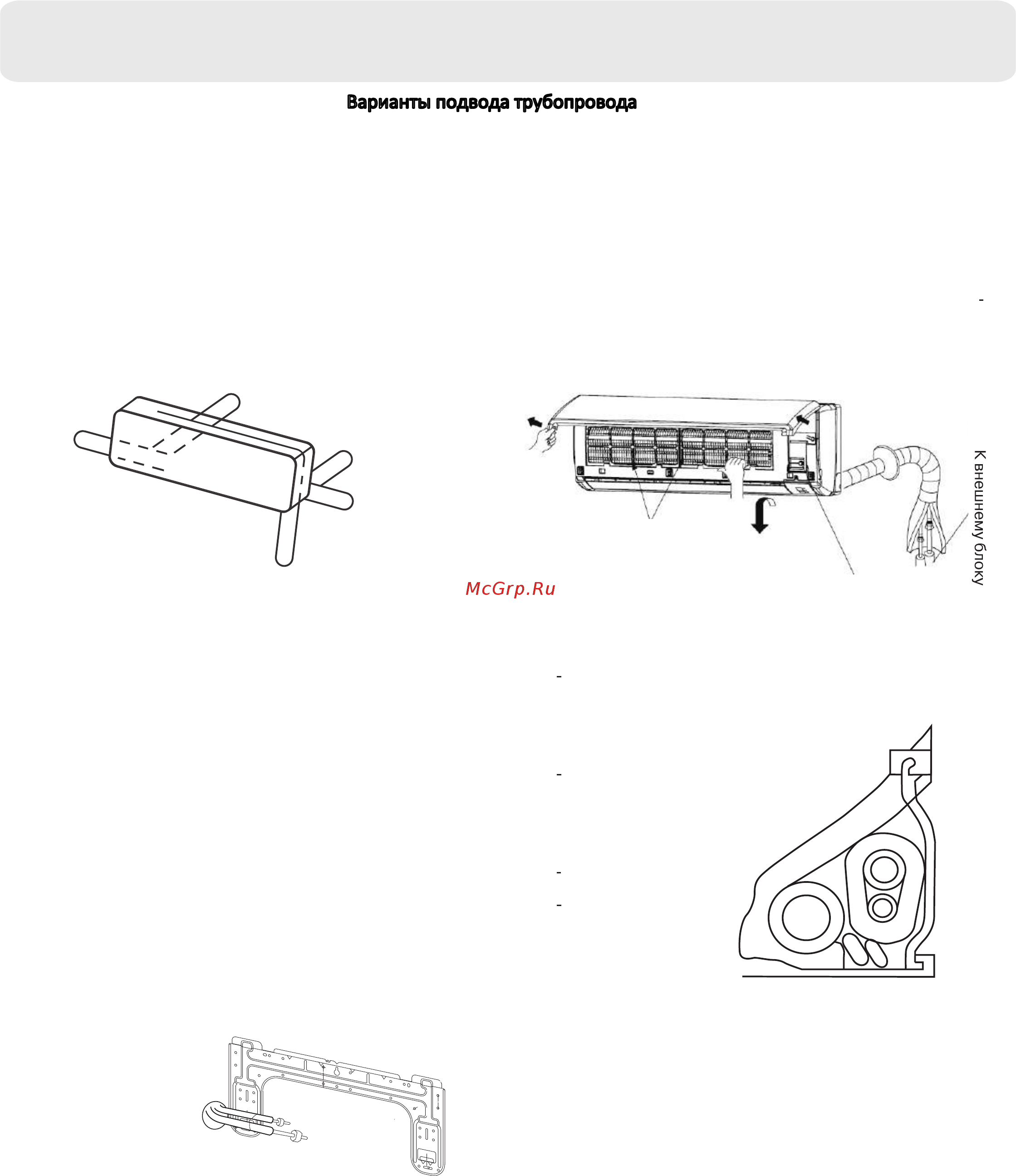

Варианты подвода трубопровода

При подводе справа

или справа снизу необходимо удалитьзаглушки на корпусе настенного блока.

Заглушку нужно сохранить на тот случай, если кондиционер в будущем установят в другое место.

Изгибать трубы в нужное направление необходимо оченьаккуратно, чтоб избежать заломов трубы.

Проложитепровода межблочных соединений через отверстие в стенес небольшим запасом для

дальнейшего подключениявнутреннего блока.

1. Прикрепите дренажный шланг к нижней стороне труб для хладагента клейкой виниловой лентой.

2. Обмотайте трубы для хладагента вместе с дренажным шлангом изоляционной лентой.

3. Пропустите дренажный шланг и трубы для

хладагента через отверстие в стене, далее навесьте

комнатный блок на крюки монтажной пластины так

, чтоб они оказа лись в специальных выемках

корпуса настенного блока.

4. Пропустите провода межблочных соединений от наружного блока

через

отверстие в задней части корпуса внутреннего блока. Выведите их

с лицевой стороны, предварительно открутив сервисную крышку.

5. Во время работы следите за тем, чтобы провода межблочных

соединений не были пережаты во внутрен нем блоке; обеими руками

нажмите на нижнюю часть корпуса внутреннего блока таким образом,

чтобы она плотно зацепилась за крюки монтажной пластины.

В случае подвода трубопроводов слева от блока пропустите

дренажный шланг и трубы для хладагента через отверстие в стене с

небольшим запасом, далее подвесьте комнатный блок на крюки

монтажной пластины.

Отметьте необходимую длину каждой трубы и дренажного шланга

для соединения с выходными трубами внутреннего блока. Соедините

трубопровод между блоками.

Разместите межблочный

трубопровод под внутренним

блоком как показано на рисунке

УСТАНОВКА КОНДИЦИОНЕРА
