ПРИМЕЧАНИЕ

Все рисунки в данном руководстве приведены в ознакомительных целях. Они могут

незначительно отличаться от приобретенного кондиционера (в зависимости от модели).

Следует руководствоваться фактическим видом устройства.

5.4 Установка панели

ПРЕДОСТЕРЕЖЕНИЕ

Никогда не кладите панель лицевой стороной на пол, не прислоняйте к стене

или выпуклым поверхностям.Не ломайте и не подвергайте панель ударам.

1 Снятие решетки отверстия забора воздуха.

Одновременно сдвиньте две защелки решетки к центру и поднимите их вверх. (См.

рис. 5-9). Поднимите решетку вверх на угол 45° и снимите ее. (См. рис. 5-10)

2 Снятие установочных крышек на четырех углах корпуса

Открутите болты, ослабьте шнур установочной крышки и снимите ее. (См. рис. 5-11)

3 Установка панели

Выровняйте положение двигателя поворота заслонки в соответствии с положением со-

единителей трубопроводов на корпусе. (См. рис. 5-12)

Соедините крючки панели, расположенные около двигателя и на противоположной от

него стороне, с соответствующими крючками на дренажном узле. (См. рис. 5-12.1) Затем

соедините оставшиеся два крючка панели с соответствующими крючками на корпусе.

(См. рис. 5-12.2)

ПРЕДОСТЕРЕЖЕНИЕ

Не располагайте провода подключения двигателя под уплотнителем.

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • кассетные кондиционеры GC-4C18-60HRN1

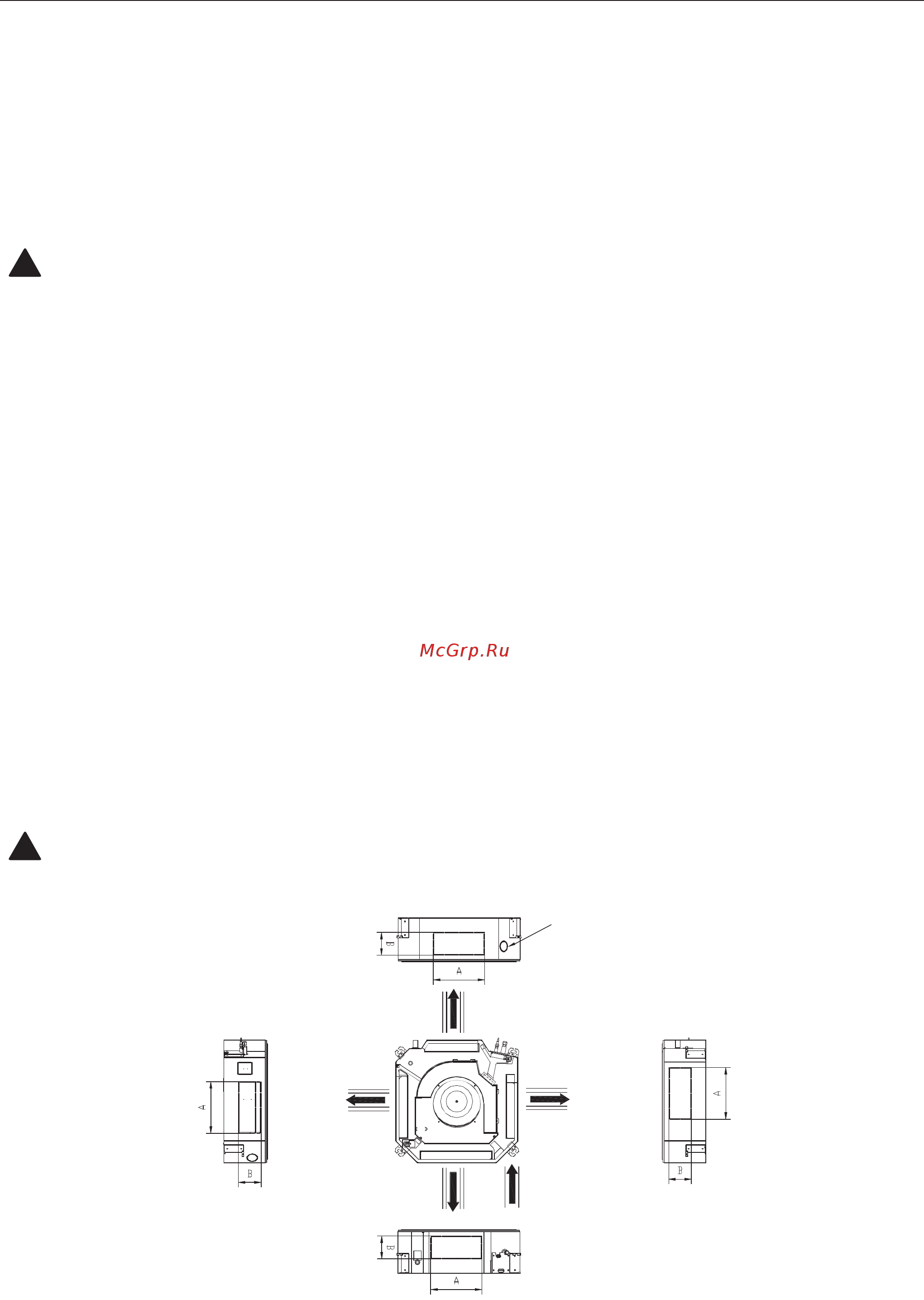

Рис. 5-20

Вход свежего воздуха (∅75)

Распределительный воздуховод

Распределительный воздуховод Свежий воздух
