статочное расстояние, чтобы предотвратить попадание выходящего воздуха в воздухо-
заборный канал.
2. Внутренний блок оборудован воздушным фильтром.

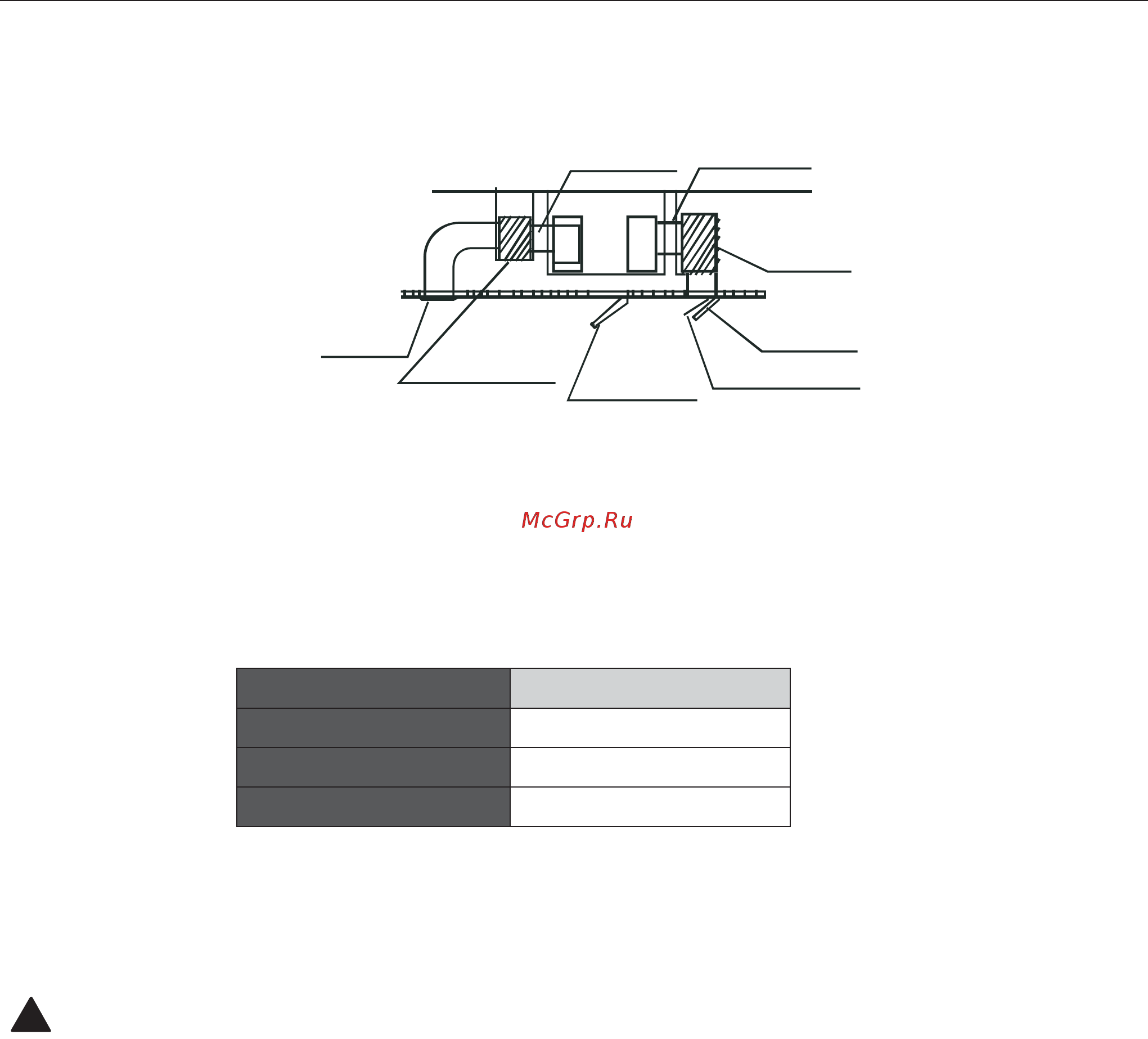

• Рекомендуемый способ подсоединения воздуховода
3. В процессе установки учитывайте следующие значения статического
давления.
Учитывайте данные приведенной выше таблицы при монтаже воздуховодов. В про-
тивном случае возможно появление ненормального шума, утечка воды и другие неже-
лательные явления.
ПРЕДУПРЕЖДЕНИЕ
1. Воздуховод не должен опираться на внутренний блок.
2. При подсоединении воздуховода используйте негорючее брезентовое соединение
для предотвращения вибрации.
3. Устанавливайте воздуховод в месте, удобном для снятия и технического обслужи-
вания.
4. Изменяйте статическое давление вентилятора в соответствии со статическим дав-
лением во внешнем воздуховоде.
5. При монтаже блока в конференц-зале или другом помещении, где шум нежелателен,
установите звукопоглощающую камеру и нанесите шумозащитный слой на внутреннюю
поверхность воздуховода для звукоизоляции системы каналов и ослабления шума, вы-
зываемого движением воздушного потока.
Расположение отверстия в потолке, внутреннего блока и монтажных болтов
При установке см. монтажные размеры для внутреннего блока, указанные на рис. 5-
8 и в табл. 5-1.
!
9
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • канальные кондиционеры GC-DN18-60HWN1
Воздушный фильтр
Воздухозаборное
отверстие
Звукопоглощающая
камера
Брезентовое соединение
Брезентовое соединение
Контрольное
отверстие
Звукопоглощающая
камера
Отверстие выхода
воздуха
Рис. 5-7
Т
аблица 5-1
МОДЕЛЬ (КВт) Статическое давление (Па)
18~24
70
36
80
48~60
100
