Последовательность монтажа

Шаг 1 ? Снятие лицевой панели и фильтра

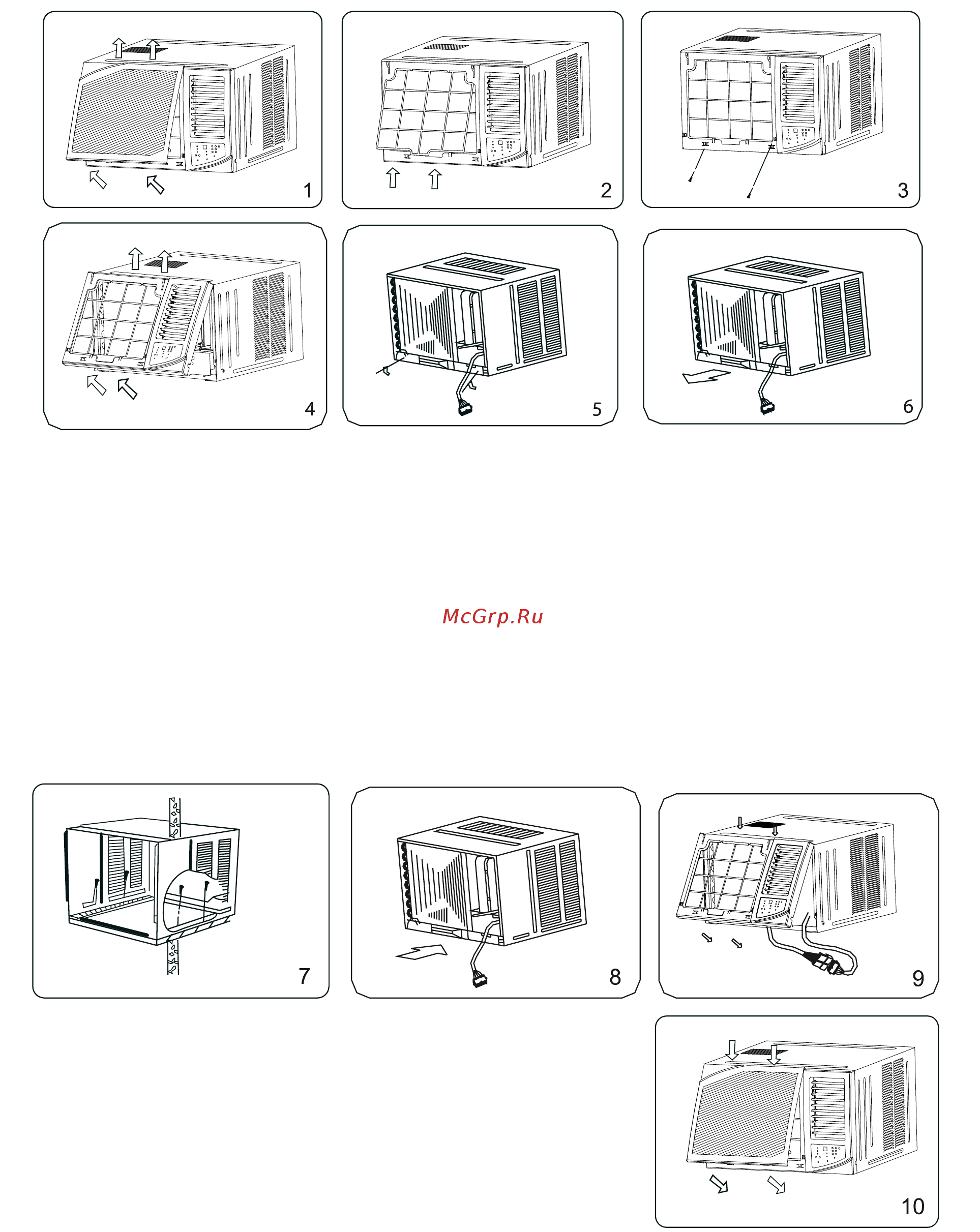

1. Возьмитесь за углубление под лицевой панелью, потяните ее на себя и вверх. Снимите

лицевую панель (рисунок 1).

2. Возьмитесь за ручку, расположенную под воздушным фильтром, и изогните фильтр. Затем

выньте фильтр из прорези, потянув его вниз и вперед (рисунок 2).

Шаг 2 ? Снятие передней панели

1. Удалите 2 крепежных винта из каркаса (рисунок 3).

2. Возьмитесь за левый нижний угол передней панели и снимите ее (рисунок 4).

Шаг 3 ? Монтаж

1. Удалите 2 крепежных винта кронштейнов, крепящих каркас кондиционера, затем снимите

эти кронштейны (рисунок 5).

2. Возьмитесь за ручку каркаса и аккуратно выдвиньте кондиционер из каркаса (рисунок 6).

3. Снимите изоляцию, проложенную вокруг компрессора на время транспортировки. Перед

тем, как вставить кондиционер в каркас, убедитесь, что отверстие в поддоне для сбора

конденсата правильно расположено (рисунок 7).

4. Вставьте кондиционер в каркас (рисунок 8).

5. Установите 2 кронштейна, крепящие каркас кондиционера (рисунок 5).

Шаг 4 ? Установка передней панели

1. Установите переднюю панель кондиционера и подключите

провода. Будьте аккуратны, не повредите кабель датчика

температуры (рис. 9).

2. Закрепите переднюю панель винтами (рисунок 3).

Шаг 5 ? Установка лицевой панели и фильтра

1. Вставьте на место воздушный фильтр кондиционера в

направлении сверху вниз (рисунок 2).

2. Подвесьте лицевую панель на крепления, затем вставьте ее в углубление, надавив на

лицевую панель до щелчка (рисунок 10).
