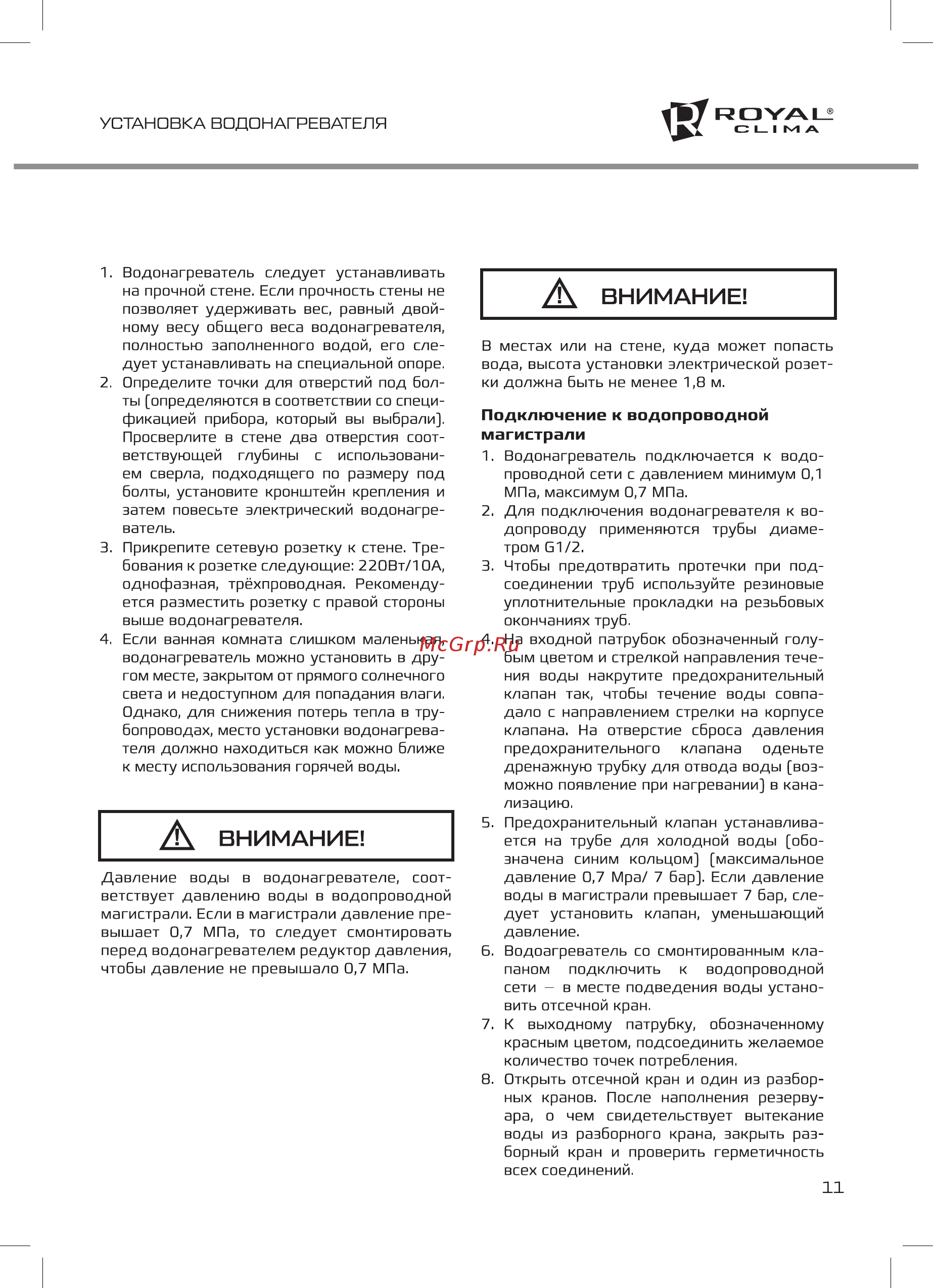

УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ 1 Водонагреватель следует устанавливать на прочной стене Если прочность стены не позволяет удерживать вес равный двой ному весу общего веса водонагревателя полностью заполненного водой его сле дует устанавливать на специальной опоре 2 Определите точки для отверстий под бол ты определяются в соответствии со специ фикацией прибора который вы выбрали Просверлите в стене два отверстия соот ветствующей глубины с использовани ем сверла подходящего по размеру под болты установите кронштейн крепления и затем повесьте электрический водонагре ватель 3 Прикрепите сетевую розетку к стене Тре бования к розетке следующие 220Вт 1 ОА однофазная трёхпроводная Рекоменду ется разместить розетку с правой стороны выше водонагревателя 4 Если ванная комната слишком маленькая водонагреватель можно установить в дру гом месте закрытом от прямого солнечного света и недоступном для попадания влаги Однако для снижения потерь тепла в тру бопроводах место установки водонагрева теля должно находиться как можно ближе к месту использования горячей воды А ВНИМАНИЕ Давление воды в водонагревателе соот ветствует давлению воды в водопроводной магистрали Если в магистрали давление пре вышает 0 7 МПа то следует смонтировать перед водонагревателем редуктор давления чтобы давление не превышало 0 7 МПа ROYA1_ CLIMA А ВНИМАНИЕ В местах или на стене куда может попасть вода высота установки электрической розет ки должна быть не менее 1 8 м Подключение к водопроводной магистрали 1 Водонагреватель подключается к водо проводной сети с давлением минимум 0 1 МПа максимум 0 7 МПа 2 Для подключения водонагревателя к во допроводу применяются трубы диаме тром 01 2 3 Чтобы предотвратить протечки при под соединении труб используйте резиновые уплотнительные прокладки на резьбовых окончаниях труб 4 На входной патрубок обозначенный голу бым цветом и стрелкой направления тече ния воды накрутите предохранительный клапан так чтобы течение воды совпа дало с направлением стрелки на корпусе клапана На отверстие сброса давления предохранительного клапана оденьте дренажную трубку для отвода воды воз можно появление при нагревании в кана лизацию Б Предохранительный клапан устанавлива ется на трубе для холодной воды обо значена синим кольцом максимальное давление 0 7 Мра 7 бар Если давление воды в магистрали превышает 7 бар сле дует установить клапан уменьшающий давление 6 Водоагреватель со смонтированным кла паном подключить к водопроводной сети в месте подведения воды устано вить отсечной кран 7 К выходному патрубку обозначенному красным цветом подсоединить желаемое количество точек потребления 8 Открыть отсечной кран и один из разбор ных кранов После наполнения резерву ара о чем свидетельствует вытекание воды из разборного крана закрыть раз борный кран и проверить герметичность всех соединений 11
