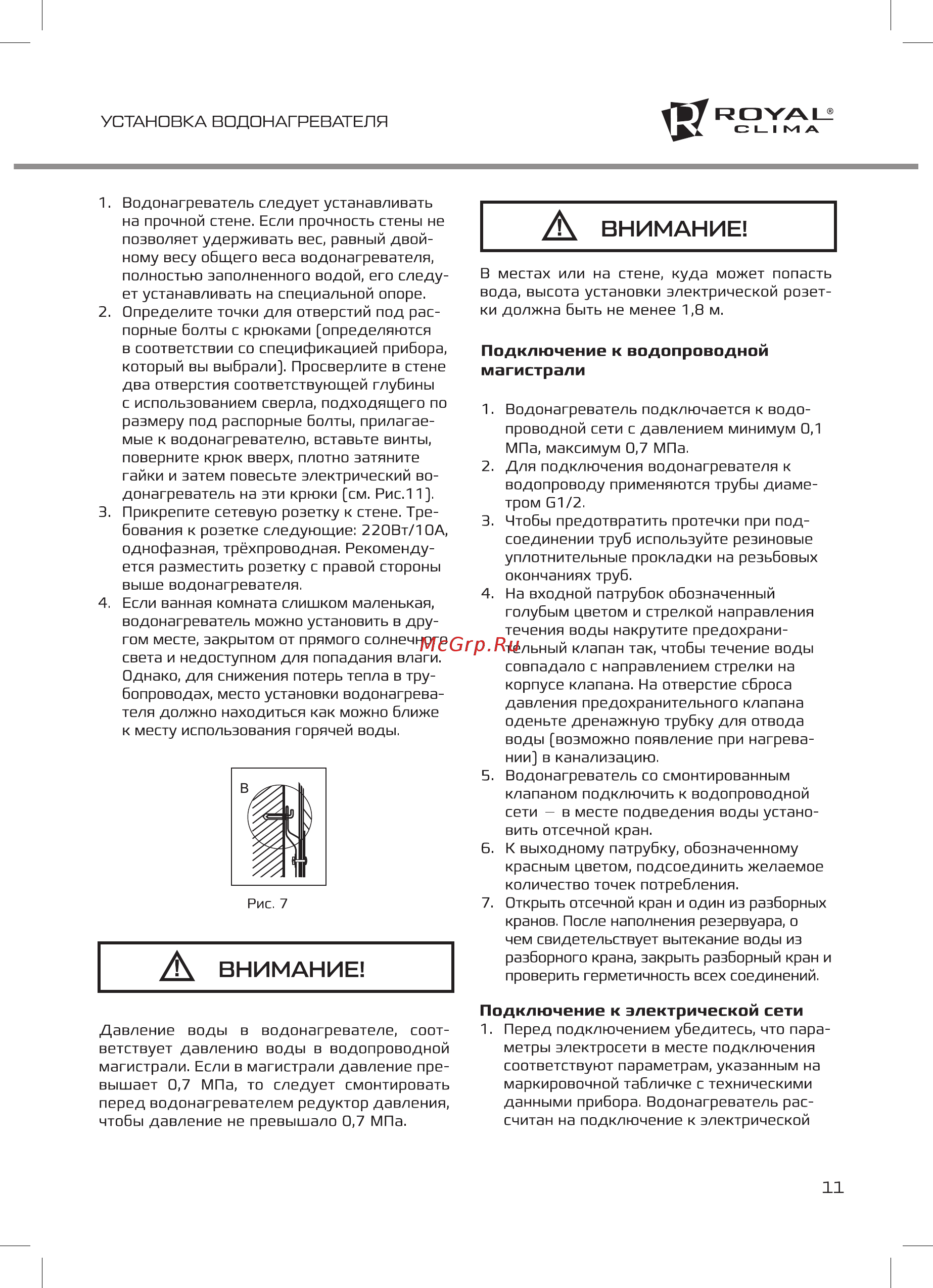

ROYA1_ УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ 1 Водонагреватель следует устанавливать на прочной стене Если прочность стены не позволяет удерживать вес равный двой ному весу общего веса водонагревателя полностью заполненного водой его следу ет устанавливать на специальной опоре 2 Определите точки для отверстий под рас порные болты с крюками определяются в соответствии со спецификацией прибора который вы выбрали Просверлите в стене два отверстия соответствующей глубины с использованием сверла подходящего по размеру под распорные болты прилагае мые к водонагревателю вставьте винты поверните крюк вверх плотно затяните гайки и затем повесьте электрический во донагреватель на эти крюки см Рис 11 3 Прикрепите сетевую розетку к стене Тре бования к розетке следующие 220Вт 1 ОА однофазная трёхпроводная Рекоменду ется разместить розетку с правой стороны выше водонагревателя 4 Если ванная комната слишком маленькая водонагреватель можно установить в дру гом месте закрытом от прямого солнечного света и недоступном для попадания влаги Однако для снижения потерь тепла в тру бопроводах место установки водонагрева теля должно находиться как можно ближе к месту использования горячей воды Рис 7 А ВНИМАНИЕ Давление воды в водонагревателе соот ветствует давлению воды в водопроводной магистрали Если в магистрали давление пре вышает 0 7 МПа то следует смонтировать перед водонагревателем редуктор давления чтобы давление не превышало 0 7 МПа CLIMA А ВНИМАНИЕ В местах или на стене куда может попасть вода высота установки электрической розет ки должна быть не менее 1 8 м Подключение к водопроводной магистрали 1 Водонагреватель подключается к водо проводной сети с давлением минимум 0 1 МПа максимум 0 7 МПа 2 Для подключения водонагревателя к водопроводу применяются трубы диаме тром 61 2 3 Чтобы предотвратить протечки при под соединении труб используйте резиновые уплотнительные прокладки на резьбовых окончаниях труб 4 На входной патрубок обозначенный голубым цветом и стрелкой направления течения воды накрутите предохрани тельный клапан так чтобы течение воды совпадало с направлением стрелки на корпусе клапана На отверстие сброса давления предохранительного клапана оденьте дренажную трубку для отвода воды возможно появление при нагрева нии в канализацию Б Водонагреватель со смонтированным клапаном подключить к водопроводной сети в месте подведения воды устано вить отсечной кран 6 К выходному патрубку обозначенному красным цветом подсоединить желаемое количество точек потребления 7 Открыть отсечной кран и один из разборных кранов После наполнения резервуара о чем свидетельствует вытекание воды из разборного крана закрыть разборный кран и проверить герметичность всех соединений Подключение к электрической сети 1 Перед подключением убедитесь что пара метры электросети в месте подключения соответствуют параметрам указанным на маркировочной табличке с техническими данными прибора Водонагреватель рас считан на подключение к электрической 11
