2

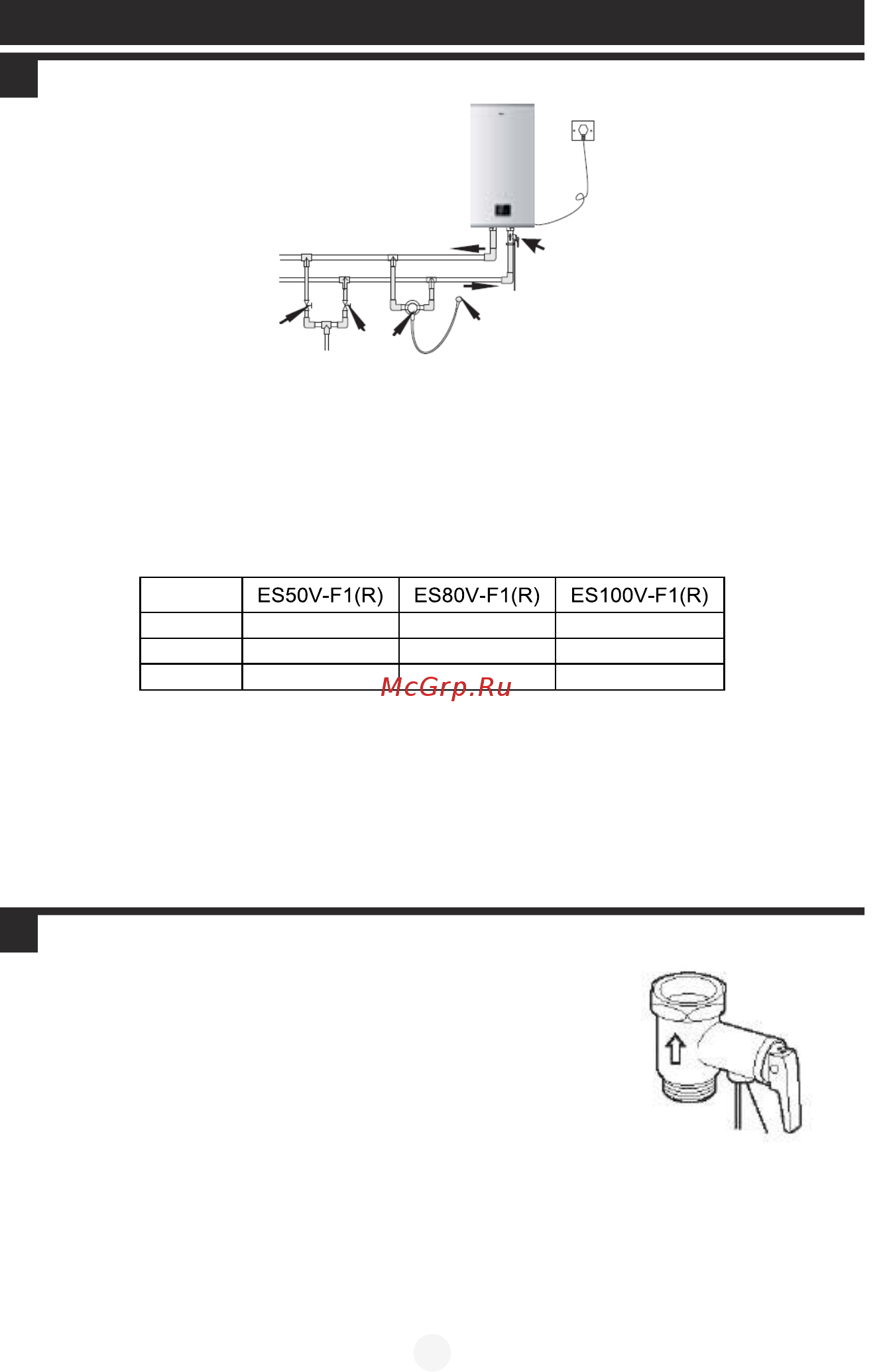

Монтаж - Эксплуатация
Монтаж
Установка ЭВН должна осуществляться техническим персоналом отдела
послепродажного обслуживания нашей компании или уполномоченными им лицами.
ЭВН требует надлежащего монтажа.
Для надежной фиксации кронштейна для настенного монтажа ввинтите распорный болт
в соответствующее отверстие в стене, а затем навесьте ЭВН на кронштейн.
Завершив монтаж, подсоедините сливной шланг к предохранительному клапану.
Установку предохранительного клапана и прочих принадлежностей следует выполнять в
соответствии с рисунком выше, используя фторопластовую герметизирующую ленту.
Для упрощения сборки и разборки ЭВН рекомендуется использовать трубы для подвода
и отвода воды с резьбовыми соединениями G1/2. Определите расположение источника
водопроводной воды и подсоедините к нему трубу для подвода воды и трубу для забора
водопроводной воды. Наполните внутренний бак водой и проверьте трубопровод на
наличие утечек, при их наличии выполните подсоединение труб повторно.
Модель
a 170 мм 170 мм
170 мм
b 88
мм 88 мм
88 мм
c 362 мм 635 мм
851 мм
Внимание: не отпускайте ЭВН, пока вы не убедитесь, что кронштейн для настенного
монтажа надежно закреплен, в противном случае, ЭВН может упасть, что приведет к
нанесению травм и повреждению имущества.
Установка предохранительного клапана
В соответствии с направлением стрелки на корпусе
пр едох ра ни тел ьн ого кл ап ан а ( ст рел к а у каз ыв ает на
водонагреватель), установите предохранительный клапан с
номинальным давлением 0,80 МПа и резьбовым соединением G1/2
на трубе, проводящей воду к ЭВН. При поступлении электричества
в ЭВН и нагревании воды, вода в баке расширяется. Для понижения
давления в баке, небольшое количество воды может вытекать
через выпускное отверстие предохранительного клапана при
нагреве. Обеспечьте беспрепятственный выход воды из отверстия
предохранительного клапана наружу.
Метод монтажа сливного шланга предохранительного клапана: один конец шланга
прикручивается к отверстию сброса давления предохранительного клапана, причем длину
шланга можно отрегулировать в зависимости от фактических условий эксплуатации, а второй
конец подсоединяется к канализационному отверстию, чтобы вода не капала на пол во время
сброса давления. Сливной шланг предохранительного клапана следует подсоединять в
наклонном положении без перегибов при плюсовой температуре в помещении.
Подсоедините к
сливному шлангу
(Рис. 1) Только для справки
при монтаже
(Рис. 3)
Выпускной патрубок
горячей воды
Выпускной
патрубок
горячей воды
Предохранительный клапан
Впускной патрубок холодной воды
Душевая лейка
Смесительный
клапан
Смесительный
клапан
Выпускной
патрубок
холодной
воды
Выпускной
патрубок
холодной
воды
