Gorenje TGRS 30 NGB6 484184 [5/24] Підключення до водопроводу

A B C

TGR 30 S 615 410 180

TGR 50 S 915 710 180

TGR 65 S 1135 930 180

TGR 80 S 1310 930 355

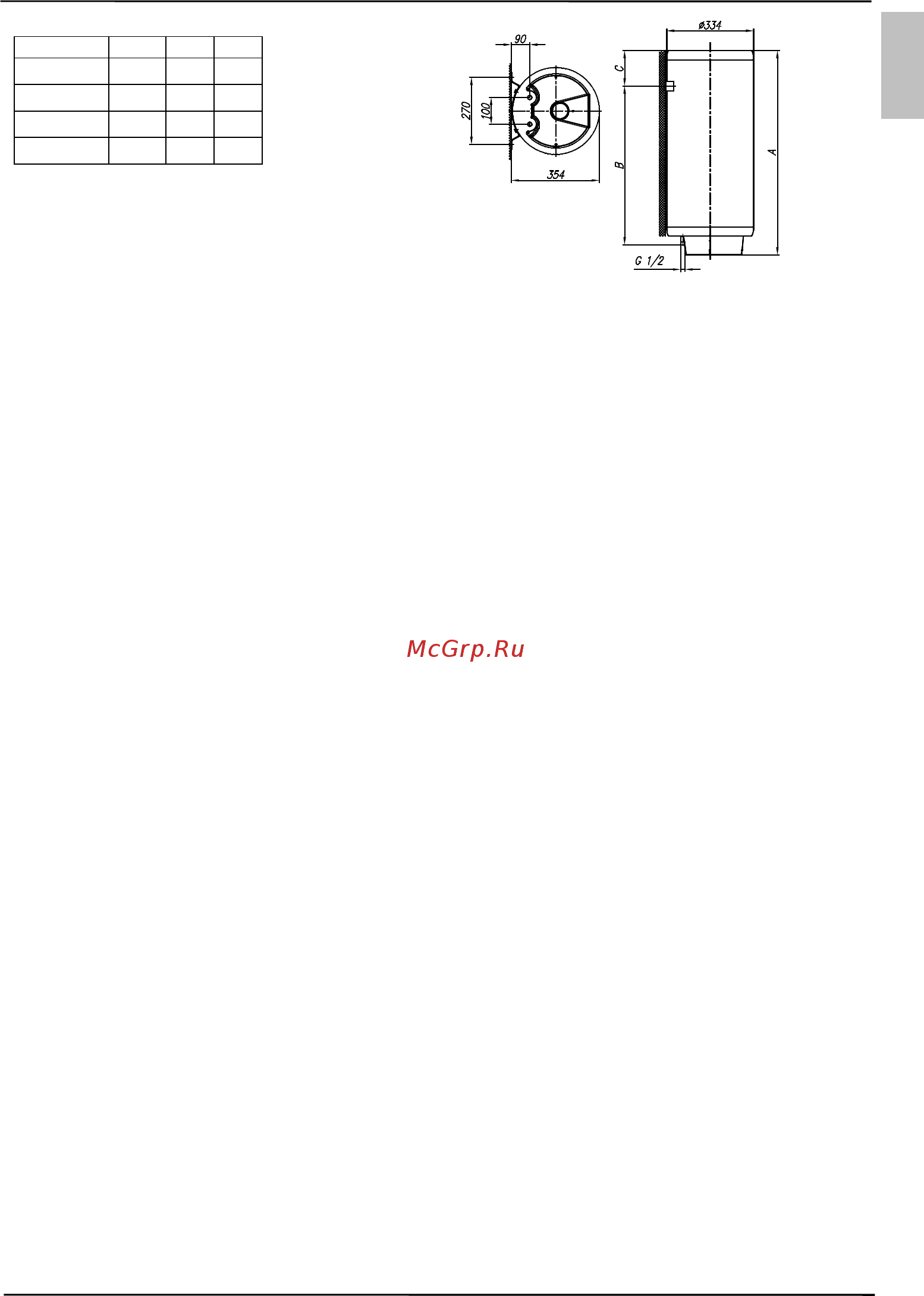

Приєднувальні і монтажні розміри

водонагрівача [mm]

ПІДКЛЮЧЕННЯ ДО ВОДОПРОВОДУ

Підвід та відвід води позначені різними кольорами. Синій – холодна вода, червоний –

гаряча. Нагрівач можна підключати до водопроводу двома способами. Закрита

накопичувальна система підключення забезпечує забір води в кількох місцях, а

відкрита проточна система – тільки в одному місці.

Вам необхідні відповідні змішувальні батареї, в залежності від обраної системи

підключення.

У відкритій проточній системі необхідно перед нагрівачем встановити зворотній

клапан, який запобігатиме витоку води із котла у випадку, якщо у водопроводі не буде

води. При такій системі підключення необхідно використовувати проточний змішувач.

В нагрівачеві збільшиться об’єм води через нагрівання, що викликає виток води із

труби змішувача. Не можна намагатись усунути цю проблему, щільніше закриваючи

кран – це пошкодить змішувач.

В закритій проточній системі необхідно використовувати накопичувальний змішувач.

В цілях безпеки підвідний шланг слід обладнати запобіжним вентилем або

запобіжною групою, яка запобігає підвищенню тиску більш, ніж на 0,1 МПа (1 бар).

Нагрівання води в нагрівачеві спричиняє підвищення тиску в котлі до рівня, що

встановлений в запобіжному клапані. Через те, що повернення води у водопровід

неможливе, вода може капати з вихідного отвору клапану. Цю воду можна направити

в стік за допомогою спеціальної насадки, яку слід встановити під запобіжним

клапаном. Труба, що знаходиться під запобіжним клапаном, має знаходитись в

абсолютно вертикальному положенні і в не морозній середі.

У випадку, якщо система інсталяції не дозволяє направити воду, що капає із

зворотнього запобіжного клапану, у стік, можна уникнути капання, встановивши 3-

літрову розширювальну посудину на вхідну трубку бойлера.

Для забезпечення належної роботи запобіжного клапану користувачі повинні

самотужки здійснювати періодичний контроль – видаляти вапняний наліт і

перевіряти, чи клапан не заблокований. Для перевірки відкрийте вихід для води в

запобіжному клапані: поверніть ручку і відкрутіть гайки клапану. Клапан функціонує

належним чином, якщо вода виходить через сопло при відкритому вході.
