4 Устройство водонагревателя

4.1 Водонагреватели ЭПВН-7,5; -9,45; -12; -15; -18; -21; -24; -30 (рис.1)

состоят из следующих основных частей: корпуса (1) с входным (6) и

выходным (7) патрубками G½; крышки (2), с одним секции, состоящей из

(ЭПВН 7,5) или тремя (ЭПВН-9,45;-12;-15;-18;-24;-30-1) трубчатыми

электронагревателями (ТЭН) (3) из нержавеющей стали; датчика

терморегулятора (5); термовыключателя (11). Ваварийного ыводы ТЭНов

закрыты защитным кожухом (4)

На кронштейне корпуса установлен пульт управления (9). В нижней

части корпуса имеются две опоры (10).

На одной из опор (10) расположен зажим заземления (14) для

подключения защитного проводника РЕ.

На входном патрубке (6) крепится группа безопасности, состоящая из

тройника (13) в сборе с предохранительным клапаном (12) и обратным

клапаном (8).

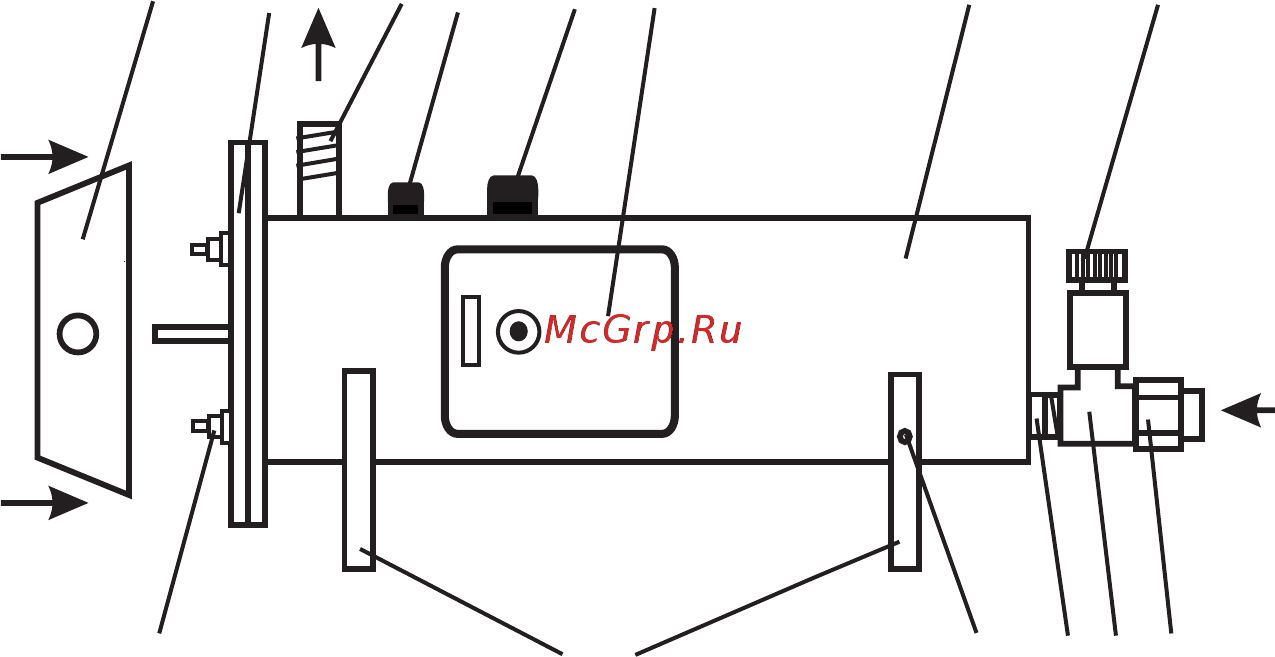

Рисунок 1.
