www.timberk.com • электрический накопительный водонагреватель
5

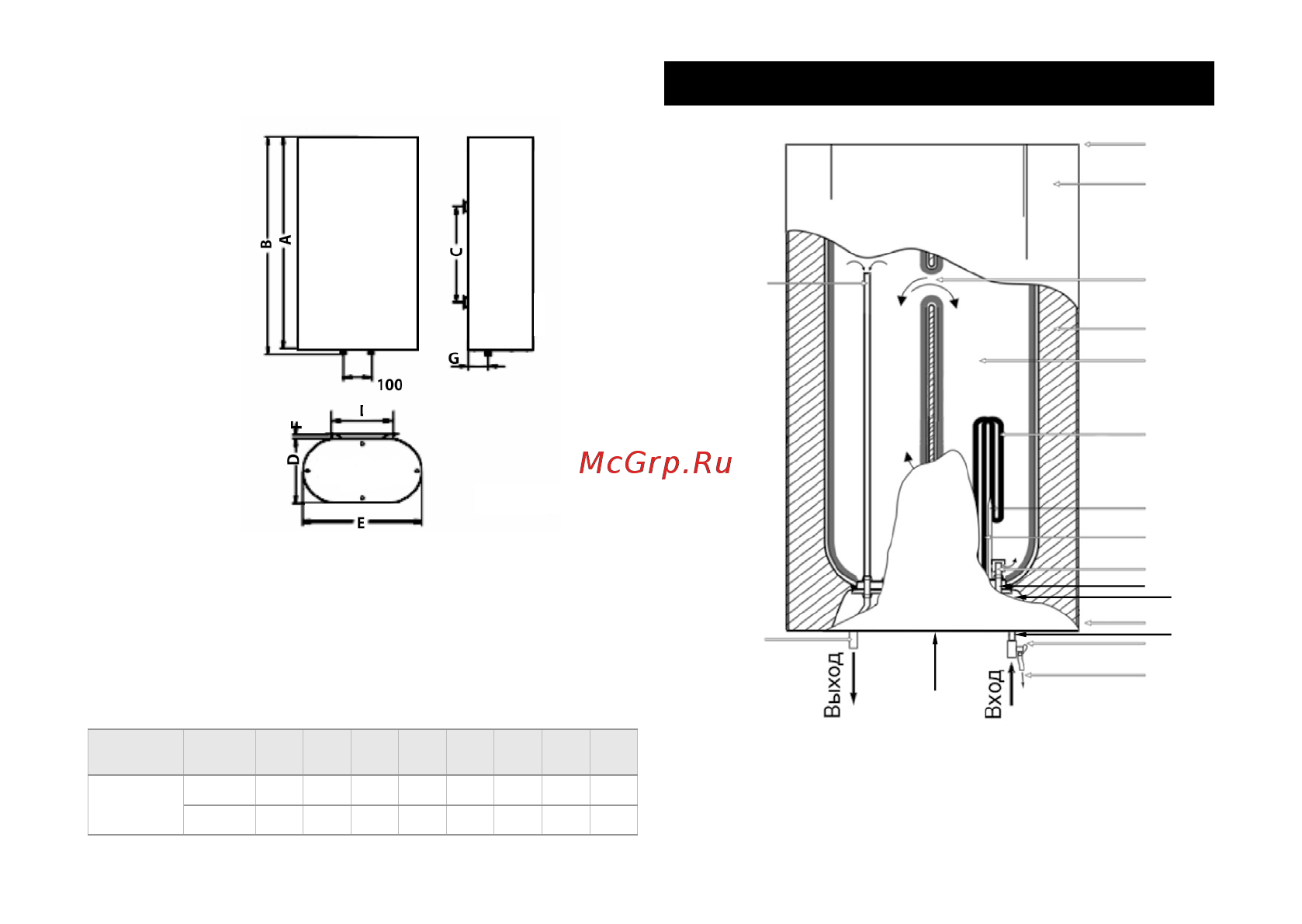

Размерные характеристики
HEATING
POWER
Рис. 1
Размерные характеристики водонагревателя (в мм)
согласно рис. 1 приведены в таблице 2.
Таблица 2
Объем,
л
A B C D E F G I
SWH FSE1
50 835 858 500 230 434 20 65 210
80 989 1009 450 270 516 20 85 210
5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
3
4
5
6
16
17
7
8
9
10
11
12
1
2
1. Верхняя комбинированная защитная крышка
2. Внешний декоративный корпус
Рис. 2
18
13
14
15
