www.timberk.com • электрический накопительный водонагреватель

Монтаж водонагревателя

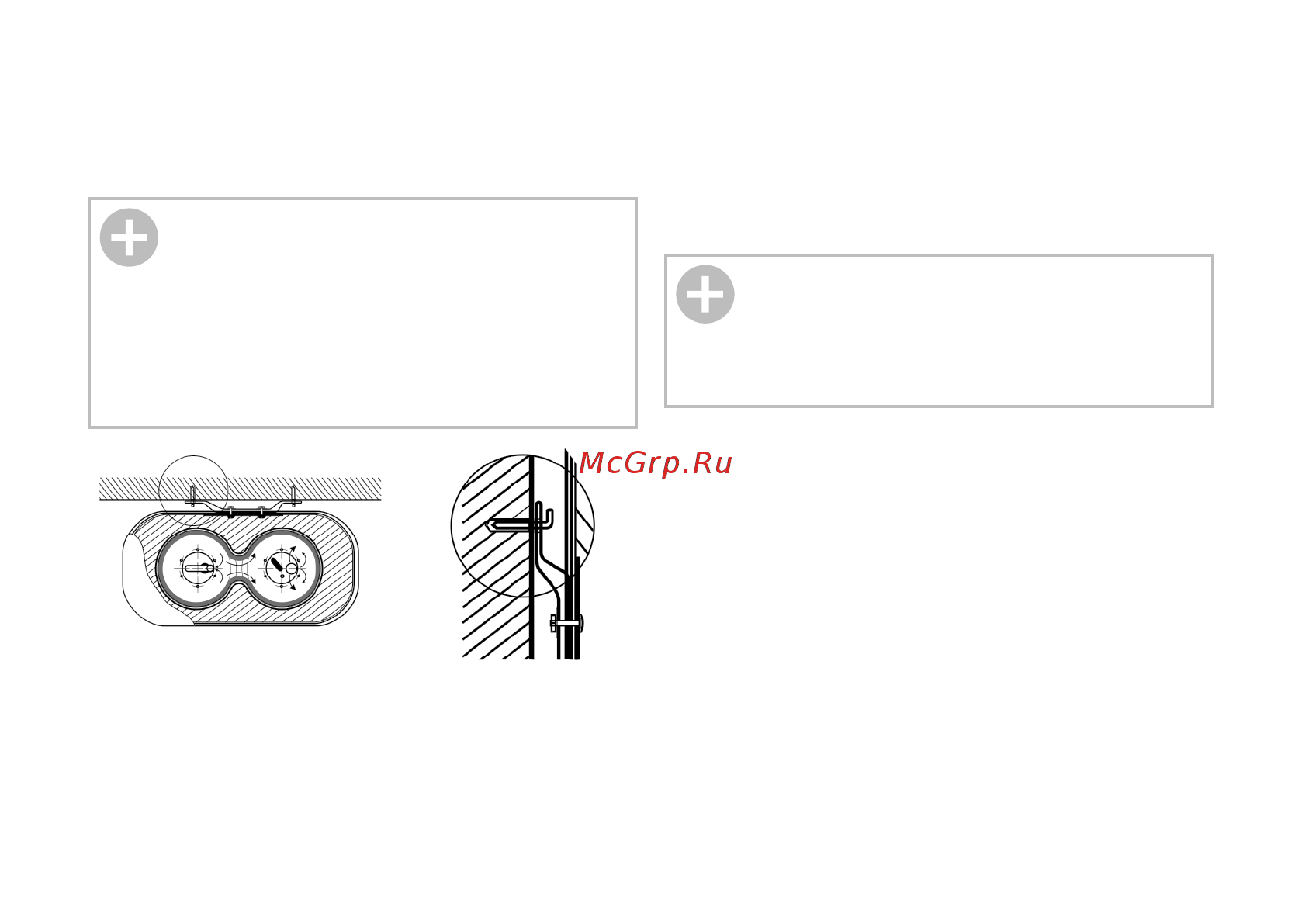

Вид сверху

Рис. 4Рис. 3

После того, как вы выбрали правильное место уста-

новки водонагревателя, определите точки для отвер-

стий под выбранный Вами крепёж (определяются в

соответствии со спецификацией прибора, который вы

выбрали). Просверлите в стене два отверстия соот-

* не входит в комплект поставки

ПРИМЕЧАНИЕ!

Водонагреватель является прибором, действующим та-

ким образом, что давление воды в водонагревателе, со-

ответствует давлению воды в водопроводной магистра-

ли. Если в магистрали давление превышает 0,7 МПа, то

следует смонтировать перед водонагревателем редук-

тор давления, чтобы давление не превышало 0,7 МПа.

ветствующей глубины с использованием сверла, под-

ходящего по размеру под крепёж, установите крепёж

в отверстия и затем повесьте на него электрический

водонагреватель (см. Рис. 3, 4).

Подключение к водопроводной магистрали

1. Водонагреватель подключается к водопроводной маги-

страли с давлением минимум 0,1 МПа, максимум 0,7 МПа.

2. Для подключения водонагревателя к водопроводной

магистрали применяются трубы диаметром G1/2.

3. Для предотвращения протечки при подсоединении

труб используйте резиновые уплотнительные проклад-

ки на резьбовых окончаниях труб.

4. На входной патрубок обозначенный голубым цветом

и стрелкой направления течения воды накрутите предо-

хранительный клапан так, чтобы течение воды совпада-

ло с направлением стрелки на корпусе клапана. На от-

верстие сброса давления предохранительного клапана

(см. рис. 6) оденьте дренажную трубку* для отвода воды

(возможно появление при нагревании) в канализацию

(трубку необходимо направить строго вниз и запрещено

перегибать её).

5. Водонагреватель со смонтированным клапаном под-

ключите к водопроводной магистрали – в месте подве-

дения воды установите отсечной кран.

Детали крепления к стене в комплект поставки не вхо-

дят. Рекомендуется использовать

металлический крепёж диаметором 10 мм (шурупы, крю-

ки, анкерные болты и т. д.).

Вид сбоку

ПРИМЕЧАНИЕ!

Электрический водонагреватель нельзя крепить на

стене до того, как вы убедитесь, что кронштейн уста-

новлен надёжно и прочно. В противном случае элек-

трический водонагреватель может упасть со стены,

что может привести к его повреждению и даже к се-

рьёзным происшествиям с причинением вреда здо-

ровью и получением травм. При определении точек

для отверстий под крепёж следует предусмотреть

свободное пространство между нижней частью во-

донагревателя и полом не менее 0,6 м.
