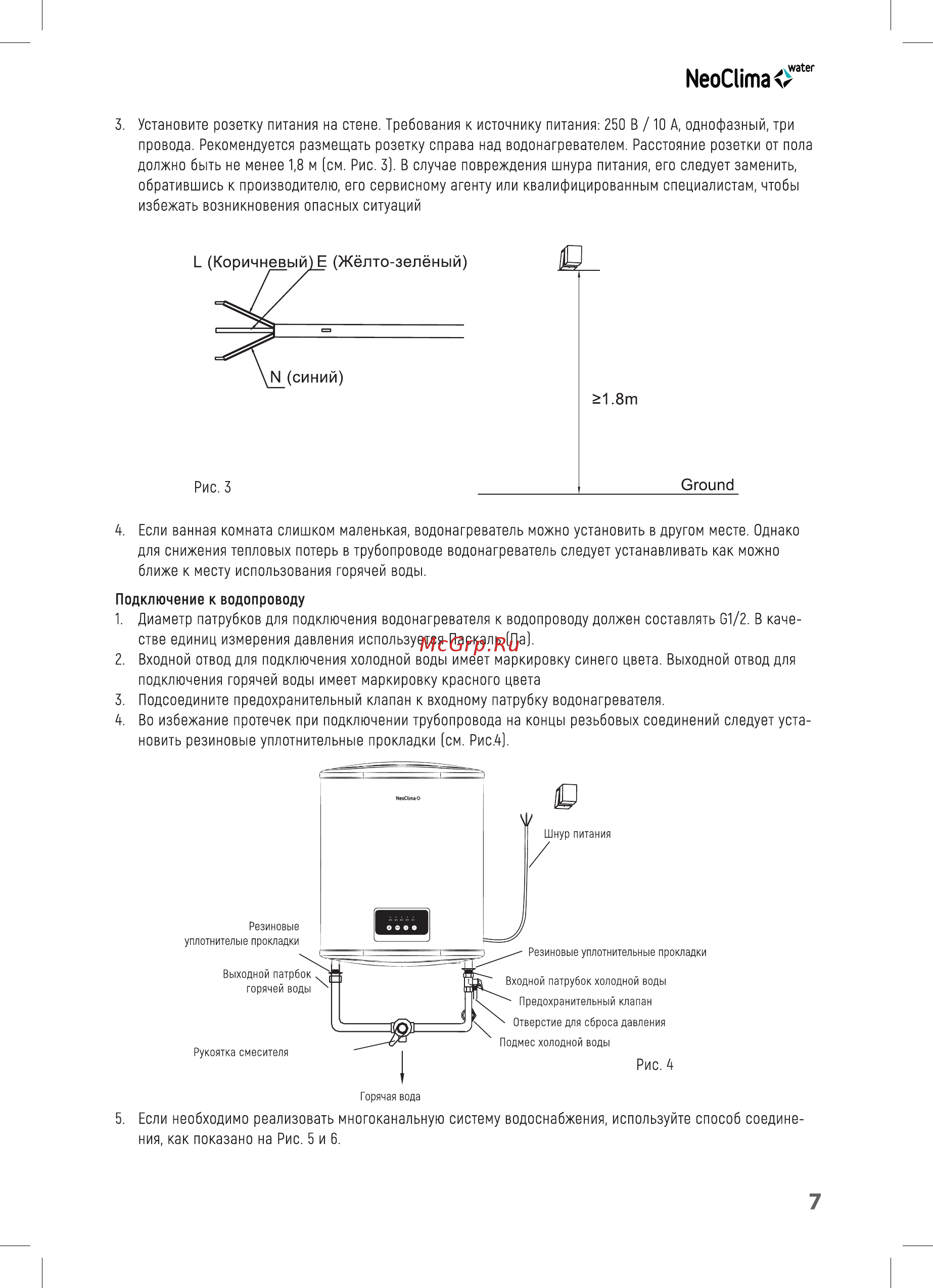

NeoClimaOAater 3 Установите розетку питания на стене Требования к источнику питания 250 В 10 А однофазный три провода Рекомендуется размещать розетку справа над водонагревателем Расстояние розетки от пола должно быть не менее 1 8 м см Рис 3 В случае повреждения шнура питания его следует заменить обратившись к производителю его сервисному агенту или квалифицированным специалистам чтобы избежать возникновения опасных ситуаций Ground Рис 3 4 Если ванная комната слишком маленькая водонагреватель можно установить в другом месте Однако для снижения тепловых потерь в трубопроводе водонагреватель следует устанавливать как можно ближе к месту использования горячей воды Подключение к водопроводу 1 Диаметр патрубков для подключения водонагревателя к водопроводу должен составлять 61 2 В каче стве единиц измерения давления используется Паскаль Па 2 Входной отвод для подключения холодной воды имеет маркировку синего цвета Выходной отвод для подключения горячей воды имеет маркировку красного цвета 3 Подсоедините предохранительный клапан к входному патрубку водонагревателя 4 Во избежание протечек при подключении трубопровода на концы резьбовых соединений следует уста новить резиновые уплотнительные прокладки см Рис 4 Шнур питания Резиновые уплотнителые прокладки Резиновые уплотнительные прокладки Выходной патрбок Входной патрубок холодной воды горячей воды Предохранительный клапан Отверстие для сброса давления Подмес холодной воды Рукоятка смесителя Рис 4 Горячая вода 5 Если необходимо реализовать многоканальную систему водоснабжения используйте способ соедине ния как показано на Рис 5 и 6 7
