12
S
Elkoppling - Super SX
Reset
Kontakt
Termostat*
TS 2
Termostat*
TS 2
ENÖK-brytare
Endast 200 & 300 l.
Ställbar
65-95°
Ställbar
65-95°
Tryck in
atpluggen
Nätkabel
Se också sid 4
230V 1-fas
Element
RG 5/4” **
400V 2-fas
Element
RG 5/4” **
400V 2-fas
SV-lock
dras utåt
mot beredare
*
) Om 3-fas önskas byts
till RGT och TTS och
fast el-montage nere och
uppe.
**
) Vid kalkhaltig vatten,
byta till HE 5/4” 2 kW
hylselement.
Se reservdelar.
NB: På SX 4,5+4,5 kW
krävs fast el-montage
till övre el-box. Dra kab-
lar i eksisterande (högre)
rör till övre el-box som
visad på teckningen.

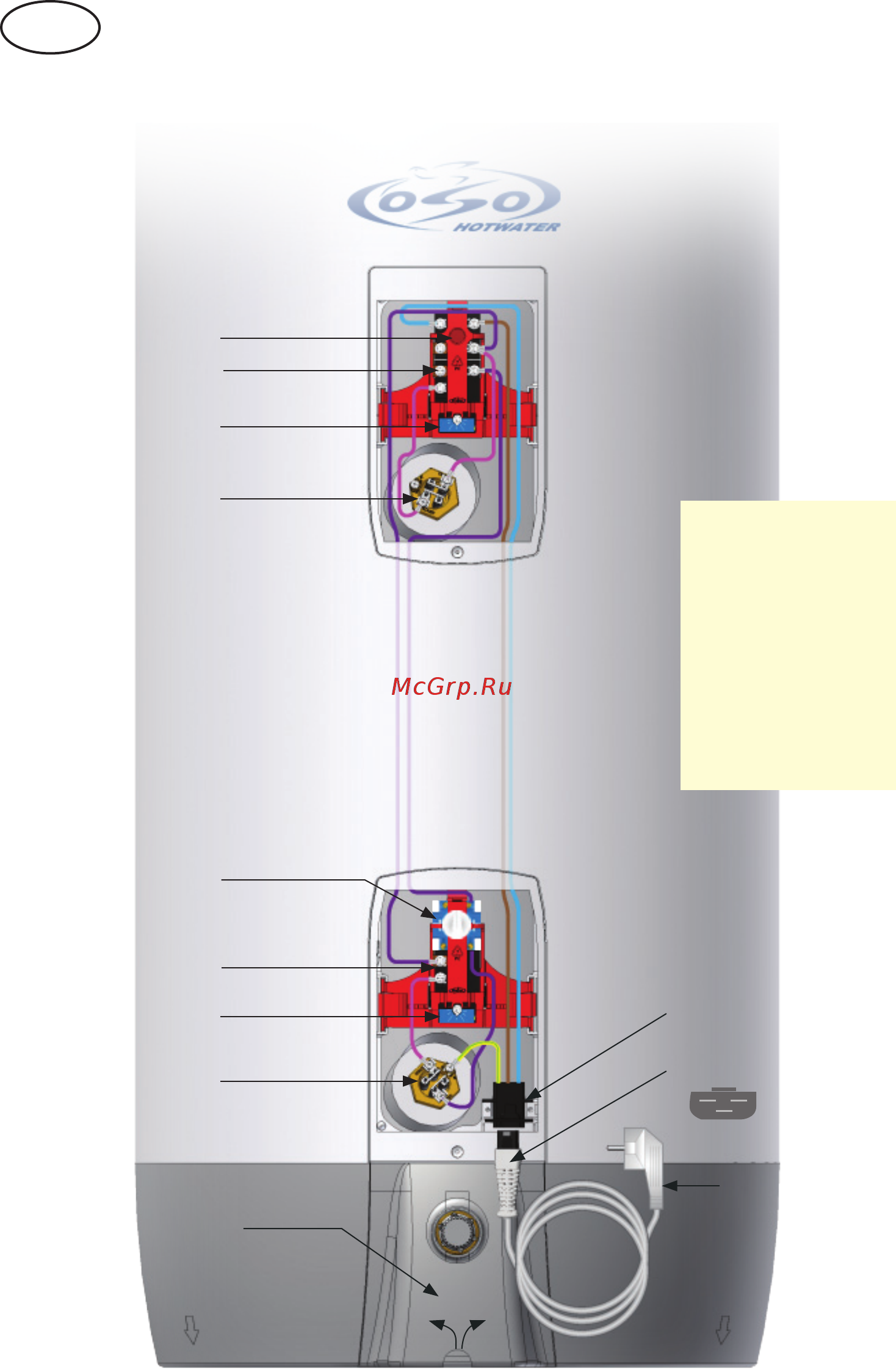

Kopplingsschema Super SX
Nätkabel m/plugg används till och med 3+3 kW, annars fast el-montage.
Ändringar kan förekomma
NB: Super SX erbjudas inte i Sverige.
