12.
Электрический проточный водонагреватель
RU
* - для подключения к электрической сети данная серия водонагревателя комплектуется
сетевым шнуром и сечением медной жилы 3х1,5 мм
2
, а также штепсельной вилкой
Запрещено использование штепсельной электрической вилки и розетки при
подключении водонагревателя к электрической сети, за исключением серии H-IWR1-3P.
Водонагреватель должен быть стационарно (постоянно) подключен к источнику
электропитания 220 В, переменного тока с обязательным подсоединением к заземляющему
электрическому контуру. Удостоверьтесь в том, что сопротивление заземляющего контура
составляет < 4 Ом. В водонагреватель электрический кабель вводится через заднюю
стенку прибора и подсоединяется к соединительной колодке, согласно маркировке на
задней панели прибора, где « » - заземляющий провод, «L» - фазный провод, «N» -
нулевой провод. Для ввода электрического кабеля и его подключения необходимо снять
лицевую панель прибора, открутив крепёжные винты в его верхней и нижней части. После
подключения электрического кабеля к соединительной колодке удостоверьтесь, что все
зажимные винты колодки зажаты надежно. Закрепите кабель внутри обогревателя,
с помощью прижимной пластины, установите на место лицевую панель и закрутите
крепёжные винты в верхней и нижней части прибора.
ЭКСПЛУАТАЦИЯ
H-IWR2-3P*
H-IWR2-5P
3500
5500
1,5
2,5
16
25
Серия прибора Максимальная
мощность, Вт
Сечение
медного
провода, не
менее, мм
2
Автомат защиты,
не менее, А
ВНИМАНИЕ!
См. «Правила безопасной эксплуатации и установки водонагревателя»

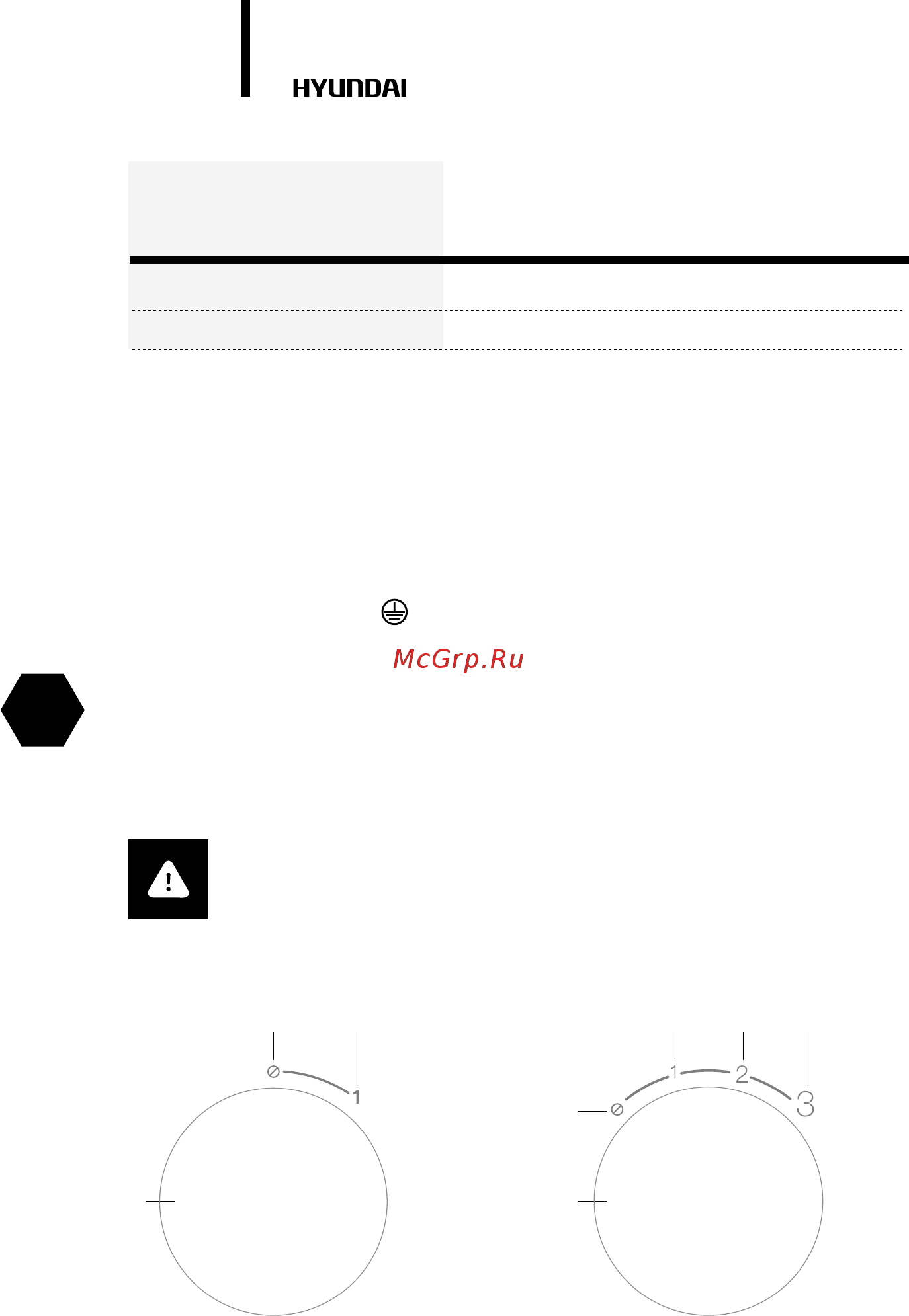

1
2
3
5
4
1 – Положение «Выключено»
2 – Ручка включения/регулировки мощности
3 – Положение низкой мощности
4 – Положение средней мощности
5 – Положение полной мощности
2
1
5
Контрольная панель модели
H-IWR2-3P-UI072/CS
Контрольная панель модели
H-IWR2-5P-UI073/CS
