OSO Saga S 300 [3/28] Plassering stilles loddrett
![OSO Saga S 300 [3/28] Plassering stilles loddrett](/views2/1446117/page3/bg3.png)
3
N

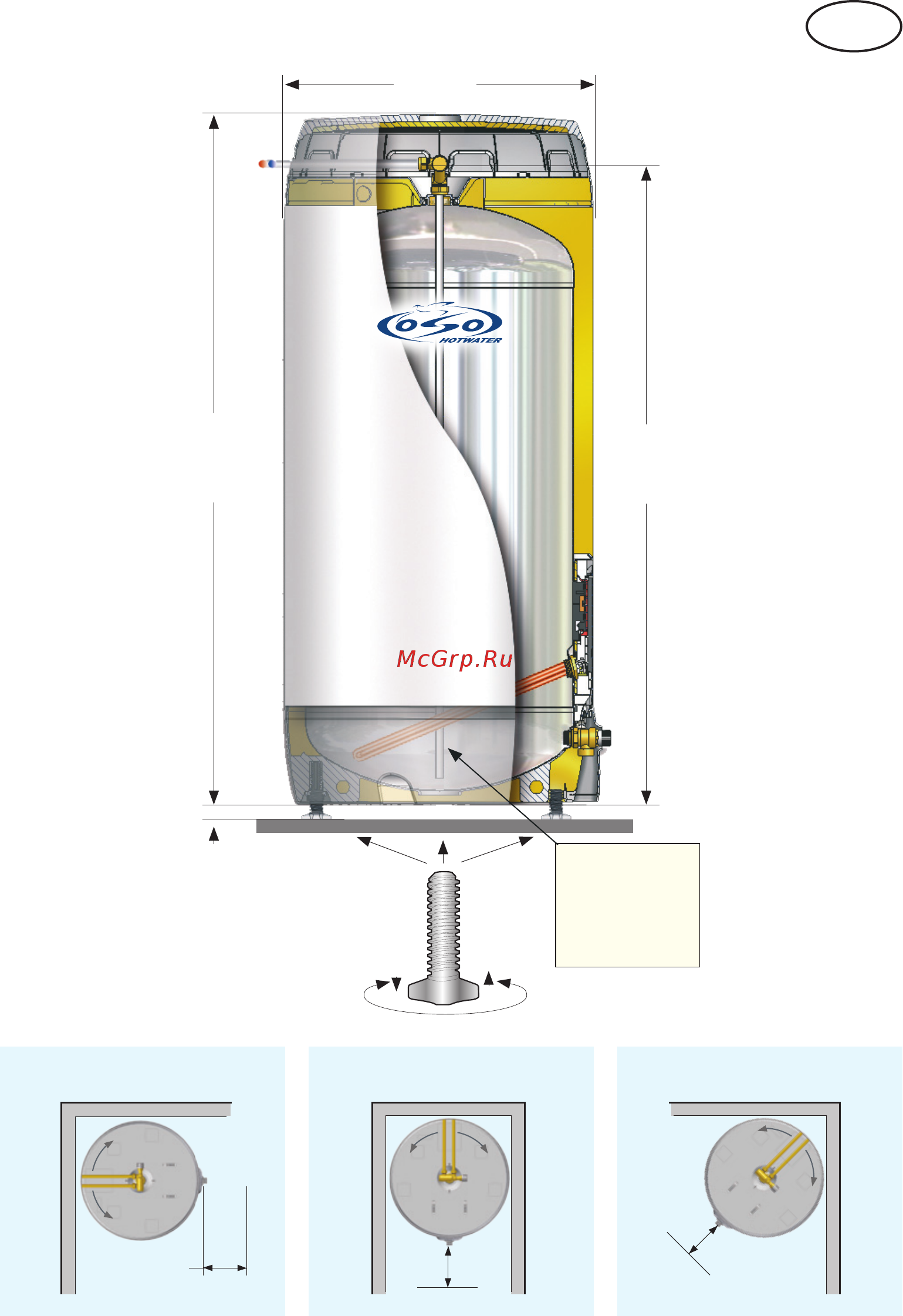

Plassering - stilles loddrett
0-40
120 l. = 825 H
150 l. = 1005 H
200 l. = 1255 H
300 l. = 1705 H
ø580
Stillskruer 3 stk.
Min. 400 Min. 400Min. 400
Venstre hjørne Høyre hjørneNisje
h = 765
h = 945
h = 1195
h = 1645
Hvis salth. vann
over 50 mg Cl/l,
bytt røret med:
Anoderør,
OSO best. nr. AN I
NRF nr. 801.5381
Front
Forandringer forbeholdes
