- 4 -
4 Устройство водонагревателя

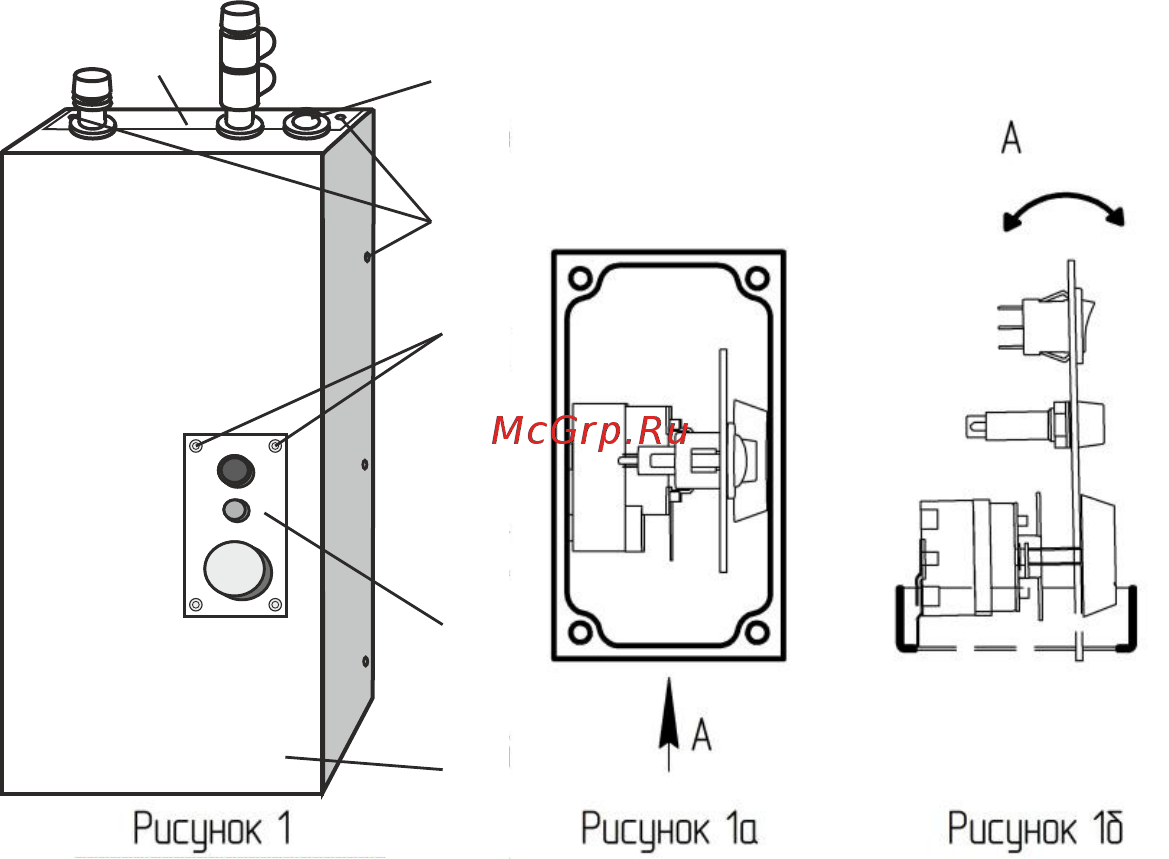

4.1 Для подключения водонагревателя и ремонтно-профилактических работ
необходимо снять кожух согласно рис.1, 1а, 1б. Для этого следует утопить
надавливанием до щелчка центральные части крепежных клипс (1) и извлечь
их, извлечь панель управления (2) из окна, развернуть ее перпендикулярно
прибору (см. рис. 1а) и ввести её через проём во внутренний объём прибора,
наклоняя влево-вправо по мере опускания (см. рис 1б). После этого отвернуть
самонарезающие винты (3) с брызгозащитной панели (4) и снять ее. Отвернуть
самонарезающие винты (3) с боковых поверхностей кожуха (5) и снять кожух.
4.2 Водонагреватели ЭВАН-В1 -6; -7,5; -9; -12; -15; -18; -21; -24; -30 в
соответствии с рис. 2 состоят из следующих основных частей:
- котла ( ) с выходным ( ) и входным ( ) патрубками G1/2 , 1 2 3 наружн.
датчиком терморегулятора ( ), аварийным несамовозвратным термовы-4
ключателем ( ), отключающим водонагреватель при 85 и блоками
0
5 С,
трубчатых электронагревателей (ТЭН) ( );6
- панели (7) с зажимом заземления (8) для подключения защитного
проводника РЕ;
- блока управления, состоящего из:
- кронштейна (9) с размещенными на нем клеммным блоком (10),
пускателем (11), предохранителем цепи управления (12);
- панели управления (13) с расположенными на ней элементами
управления и сигнализации:
- выключателем «Сеть» (14);
- сигнальной лампой “НАГРЕВ” (15);
- терморегулятором (16), служащим для установки
температуры нагрева теплоносителя..
4.3 Водонагреватели ЭВАН-В1 -6; -7,5 -9; -12; -15 имеют один блок
трубчатых электронагревателей (ТЭН), ЭВАН-В1 -18; -21; -24; -30 - два.
