Zanussi Marko Polo III ZACM-09 MP-III/N1 Белый [3/9] Панель управления на корпусе прибора
![Zanussi Marko Polo III ZACM-09 MP-III/N1 Белый [3/9] Панель управления на корпусе прибора](/views2/1446194/page3/bg3.png)
4
5

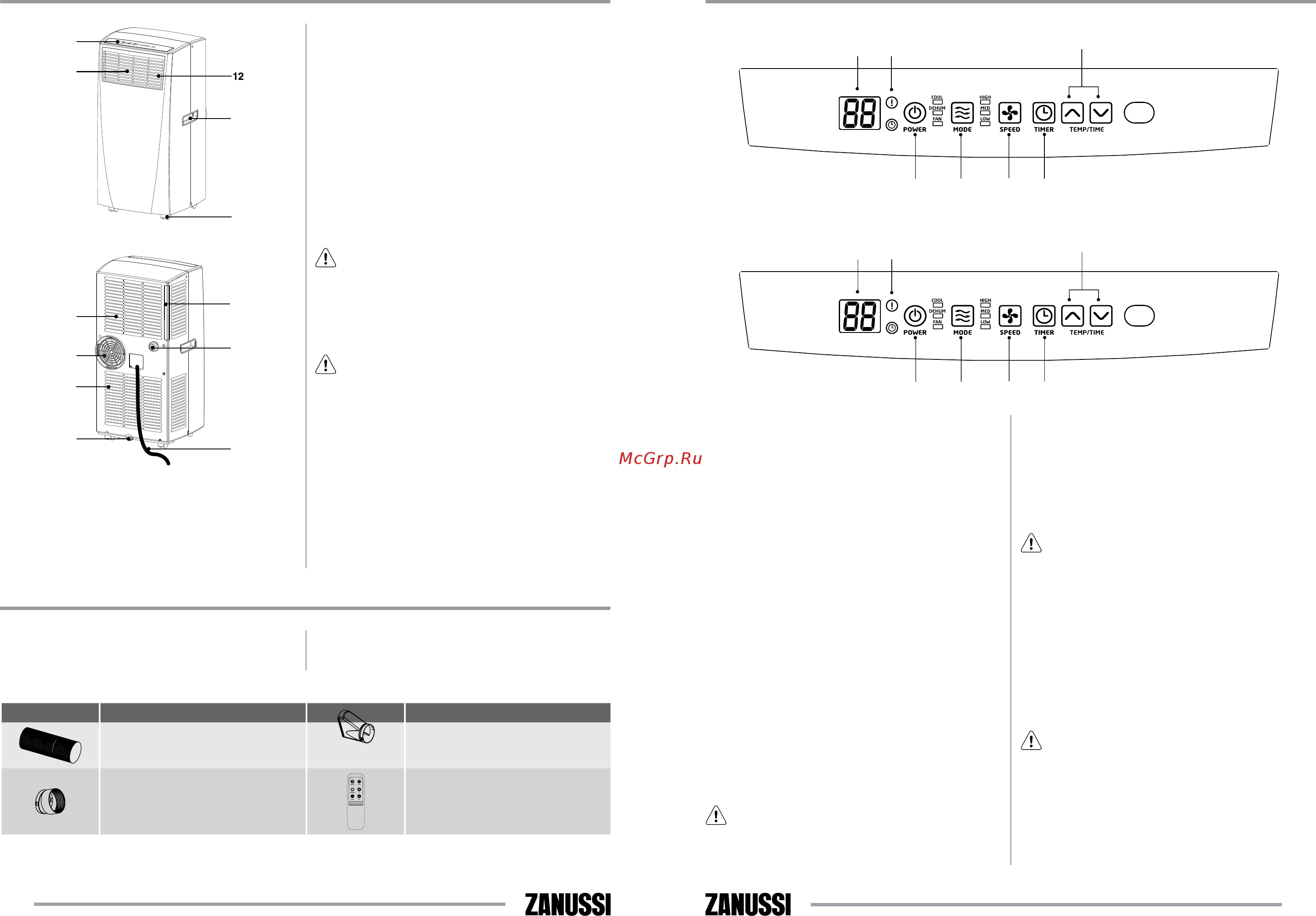

Описание конструкции кондиционера
1. Панель управления
2. Воздуховыпускная решетка
3. Ручка
4. Ролик
5. Воздушный фильтр
6. Воздуховыпускная решетка
7. Воздуховыпускная решетка теплообменника
испарителя
8. Воздуховыпускная решетка теплообенника
конденсата
9. Отверстие для слива дренажа (только
в режиме удаления избыточной влаги)*
(модель
ZACM-7MP/N1, ZACM-9MP/N1)
10. Нижнее отверстие для стока дренажа
Внимание:
перед началом эксплуатации убедитесь,
что сток дренажа смонтирован правильно!
11. Электрический кабель
12. Регулировка жалюзи* (модель
ZACM-12MP/N1)
Внимание:
Кондиционер оснащен автоматическим удале-
нием конденсата. Также в кондиционере пред-
усмотрен дополнительный слив конденсата,
при использовании в помещениях с высокой
влажностью (бассейны, оранжереи и другие
помещения с повышенной влажностью).
При повышенной влажности в помещении
можно организовать слив образующегося
конденсата, открыв верхнюю дренажную
заглушку, присоединив дренажный шланг и
опустив в любую подходящую ёмкость. Это
обеспечит непрерывный режим работы кон-
диционера.
Дополнительные принадлежности
Внешний вид Наименование Внешний вид Наименование
Шланг для выбросного воздуха,
длина 1,2 м (1 шт.)
Воздуховыпускное сопло (1 шт.)
Соединитель шланга (патрубок)
(2 шт.)
Пульт дистанционного
управления (1 шт.)
Проверье наличие дополнительных
принадлежностей в упаковочной коробке
согласно списку. Перед применением
дополнительных принадлежностей внимательно
изучите инструкцию по монтажу.
1
2
3
4
5
7
6
9
8
11
10
Панель управления на корпусе прибора
1
ALA RM
Tim er
2
3 4 5 6
7
7
SPEEDMODEPOWER TIMER TEMP/TIME
COOL
DEHUM
FAN
HIGH
MED
LOW
ROOM TEMP
SET TEMP
TIMER SET
88
2 1
3 4 5 6
1
ALA RM
Tim er
2
3 4 5 6
7
7
SPEEDMODEPOWER TIMER TEMP/TIME
COOL
DEHUM
FAN
HIGH
MED
LOW
ROOM TEMP
SET TEMP
TIMER SET
88
2 1
3 4 5 6
1 Дисплей
2 Лампа-индикатор
В устройстве может скапливаться конденсат.
Когда контейнер внутри устройства наполнится,
загорится индикатор, и устройство нельзя будет
использовать, пока жидкость не будет слита.
3 Включение/выключние кондиционера
Включение/выключение кондиционера. При
нажатии кнопки включения кондиционер нач-
нет работать, при этом режим работы и ско-
рость вращения вентилятора будут установле-
ны в автоматический режим. При повторном
нажатии кондиционер будет выключен.
4 Выбор режима
Кнопка «Выбор режима» активирует три воз-
можных режима работы устройства.
Настройки задаются при помощи кнопки
«Выбор режима». Рядом с выбранным режи-
мом загорится лампа-индикатор.
• Режим охлаждения
В режиме охлаждения воздух в помещении
охлаждается, а горячий воздух выводится нару-
жу через выпускной шланг. Для создания опти-
мальных для Вас условий настройте скорость
вращения вентилятора и температуру воздуха.
Внимание:
в режиме охлаждения воздушные шланг
и должны выводиться за пределы
помещения.
• Режим осушения
При работе установки не в режиме максималь-
ного охлаждения из воздуха удаляется избы-
точная влага. Если температура выше 25 °С,
можно настроить скорость вращения вен-
тилятора, в остальных случаях установлена
«Средняя» скорость вращения вентилятора.
Внимание:
если Вы собираетесь использовать
устройство в качестве осушителя, не
подключайте выпускной шланг, чтобы
теплый воздух возвращался в помеще-
ние. В таком случае необходимо исполь-
зовать сток дренажа при продолжитель-
ном использовании водоотвода.
• Режим вентилирования
В режиме вентилирования воздух циркулирует
по помещению, не подвергаясь охлаждению.
Внимание:
в Режиме вентилирования устройство не
нуждается в вентиляции.
5 Установка скорости вращения вентилятора
Можно выбрать одну из трех скоростей вра-
щения вентилятора: «Высокую», «Среднюю»
или «Низкую».
* на рисунке модель ZAСM-7MP/N1, ZACM-9MP/N1
модель ZACM-7MP/N1, ZACM-9MP/N1
модель ZACM-12MP/N1
