Ballu Lagoon DC Inverter BSDI-07 HN1 [3/13] Управление кондиционером

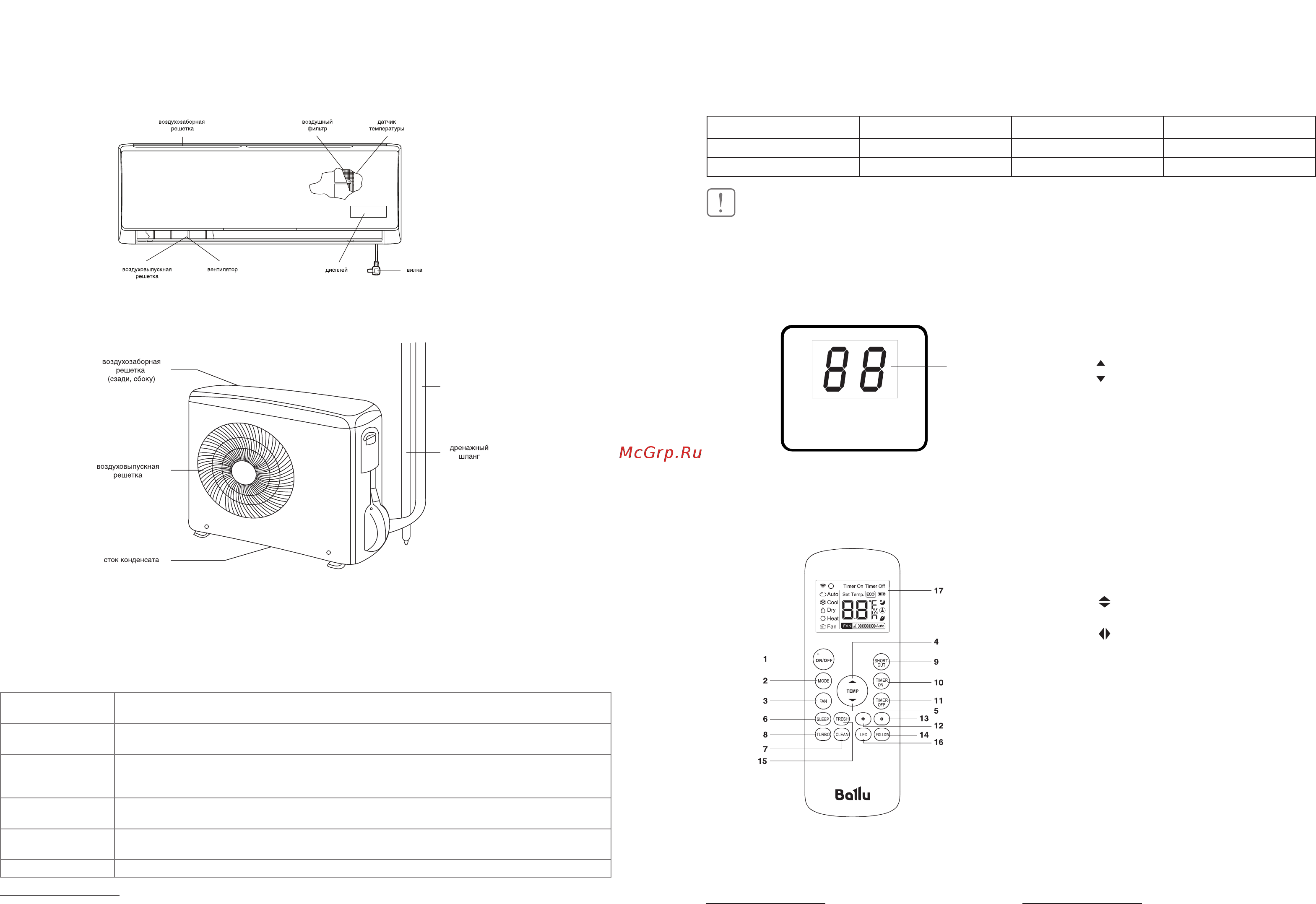

![Ballu Lagoon DC Inverter BSDI-09 HN1 [3/13] Управление кондиционером](/views2/1446263/page3/bg3.png)
4
5
Управление кондиционером
1
1. Индикатор температуры
Описание пульта дистанционного управления
1 Кнопка ON/OFF – включение/выключение.
2 Кнопка MODE – выбор режима работы:
Устройство кондиционера
Условия эксплуатации кондиционера
Автоматический – Охлаждение – Осушение –
Вентиляция – Обогрев.
3 Кнопка FAN – выбор скорости вращения вен-
тилятора.
4 Кнопка
– увеличение температуры.
5 Кнопка – уменьшение температуры.
6 Кнопка SLEEP – установка ночного режима ра-
боты.
7 Кнопка SELF CLEAN – активация функции са-
моочистки внутреннего блока.
8 Кнопка TURBO – активация интенсивного ре-
жима работы.
9 Кнопка SHORT CUT – функция возврата к пре-
дыдущим персональным настройкам пользо-
вателя.
10 Кнопка TIMER ON – активация таймера на
включение.
11 Кнопка TIMER OFF – активация таймера на вы-
ключение.
12 Кнопка – управление направлением воз-
душного потока по вертикали.*
13 Кнопка – управление направлением воз-
душного потока по горизонтали.*
14 Кнопка FOLLOW ME – активация режима под-
держания заданной температуры вокруг
пользователя (рядом с пультом ДУ).
15 Кнопка FRESH – включение режимов иониза-
ции.
16 Кнопка LED – включение LED дисплея на вну-
треннем блоке кондиционера.
17 Панель индикации пульта дистанционного
управления.
ПРИМЕЧАНИЕ
Если пульт ДУ подвергается воздействию источников
тепла, нажмите кнопку «FOLLOW», чтобы переключить-
ся на датчик, встроенный во внутренний блок.
Устройство кондиционера*
Внутренний блок
Наружный блок
межблочная
трасса
для хладагента
и кабели
ПРИ МЕ ЧА НИЕ
Этот кон ди ци о нер со сто ит из вну т рен не го и на руж-
но го бло ков. Уп рав ле ние кон ди ци о не ром воз мож но с
пуль та ДУ.
В комплект сплит-системы (кондиционера воздуха)
входят: один внутренний блок кондиционера воздуха
с пультом управления в упаковке, один внешний (на-
ружный) блок кондиционера воздуха в упаковке, одна
инструкция пользователя.
Воздухозаборная
решетка
Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр, на котором
задерживается пыль.
Воздуховыпускная
решетка
Кондиционированный воздух выходит из кондиционера через воздуховыпускную решетку.
Пульт ДУ
С по мо щью бес про вод но го пуль та ДУ, мож но вклю чать и вы клю чать кон ди ци о нер, вы би рать ре жим
ра бо ты, ре гу ли ро вать тем пе ра ту ру, ско рость вра ще ния вен ти ля то ра, ус та нав ли вать ра бо ту кон ди ци о-
не ра по тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.
Межблочная трасса
для хладагента
Вну т рен ний и на руж ный бло ки кон ди ци о не ра со еди не ны меж ду со бой мед ны ми труб ка ми по ко то-
рым те чет хладагент.
Наружный блок
В на руж ном бло ке на хо дит ся ком прес сор, мо тор вен ти ля то ра, теп ло об мен ник и дру гие элек три че с-
кие ча с ти.
Дренажный шланг Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.
* Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции.
Условия эксплуатации
кондиционера
ВНИМАНИЕ!
1. Ес ли ука зан ные ус ло вия экс плу а та ции не вы пол-
ня ют ся, то сра ба ты ва ют ус т рой ства за щи ты, что
ве дет к на ру ше нию нор маль ной ра бо ты аг ре га та.
2. Влаж ность воз ду ха в по ме ще нии не долж на
пре вы шать 80%. Ес ли это ус ло вие не вы пол ня-
ет ся, то на по верх но с ти кон ди ци о не ра мо жет
об ра зо вать ся кон ден сат.
Режим работы
Ох лаж де ние Обогрев Осушение
Воз дух в по ме ще нии От +17 до +32°С Не вы ше +30°С От +10 до +32°С
На руж ный воз дух От +0 до +50°С От -15 до +30°С От +0 до +50°С
* Панель управления Вашего кондиционера визуально может отли-
чаться. Функции дисплея при этом остаются те же.
* В данной серии не используется
