2 D-Link Wireless N Services Router
PYCCКИЙ
О руководстве
Руководство содержит пошаговые инструкции
по установке маршрутизатора DSR-2500N.
Пожалуйста, помните, что приобретенная
модель может отличаться от изображений на
иллюстрациях данного руководства.
Комплект поставки
Откройте коробку и аккуратно распакуйте
содержимое. Пожалуйста, проверьте по
прилагаемому списку наличие и целостность
всех компонентов. Если какой-либо компонент
отсутствует или поврежден, пожалуйста,
обратитесь к поставщику.
- (1 шт.) Беспроводной маршрутизатор
DSR-250N
- (1 шт.) Кабель питания 12В/1.5A
- (1 шт.) Консольный кабель (RJ45-to-DB9)
- (1 шт.) Кабель Ethernet (CAT5 UTP/прямой)
- (1 шт.) CD-диск (содержит документацию по
продукту в формате PDF)
- (2 шт.) Съемные однонаправленные антенны
Пункт Функция Описание
A Индикатор
(Сверху
вниз)
Индикатор Power: Свидетельствует
о включенном питании
маршрутизатора.
Индикатор 2.4GHz WLAN:
Постоянный свет индикатора
свидетельствует о готовности
беспроводного сегмента сети. Этот
индикатор мигает во время передачи
данных по беспроводной сети.
B Порт USB
(1)
Поддержка различных
USB-устройств 1.1 или 2.0,
указанных в списке ниже:
1. Flash-диск или жесткий диск
для совместного использования
сетевых ресурсов.
2. Устройства с поддержкой WCN
(доступно в будущих версиях
программного обеспечения).
3. Принтер (доступно в
будущих версиях программного
обеспечения).
C Кнопка WPS Система Wi-Fi Protected Setup
(WPS) упрощает настройку
безопасности беспроводной сети
как во время первоначальной
установки (“Initial setup”), так и
в процессе добавления нового
устройства (“Add New Device”).
Для получения более подробной
информации, пожалуйста,
обратитесь к руководству
пользователя.
D Гигабитный
LAN порт
(1-8)
Используется для подключения
устройств Ethernet, таких как
компьютеры, коммутаторы и
концентраторы.
E Гигабитный
WAN порт
(1)
Один порт WAN с автоматическим
определением полярности
MDI/MDIX используются для
подключения к кабельному или
DSL-модему с помощью кабеля
Ethernet.
F Консольный
порт (1)
Используется для доступа к
интерфейсу командной строки
(CLI) через консольный кабель
RJ45-to-DB9.
Таблица 1: Описание передней панели DSR-250N
Индикаторы статуса устройства и порта
Ethernet
Индикаторы отображают информацию о
текущем статусе устройства. При включении
питания устройства индикатор POWER/STATUS
загорится оранжевым светом. Запуск займет
около одной минуты, затем индикатор изменит
цвет на зеленый. Если необходимо выключить
устройство и повторно включить, рекомендуется
подождать несколько секунд между выключением
и включением устройства. Индикаторы Ethernet
показывают статус каждого порта Ethernet. В
Таблице 2 указаны имя, цвет, статус и описание
каждого индикатора устройства.
Рисунок 2. Индикаторы порта Ethernet RJ-45
Статус TX/RX
Скорость
соединения
Передняя панель DSR-250N
Обзор устройства

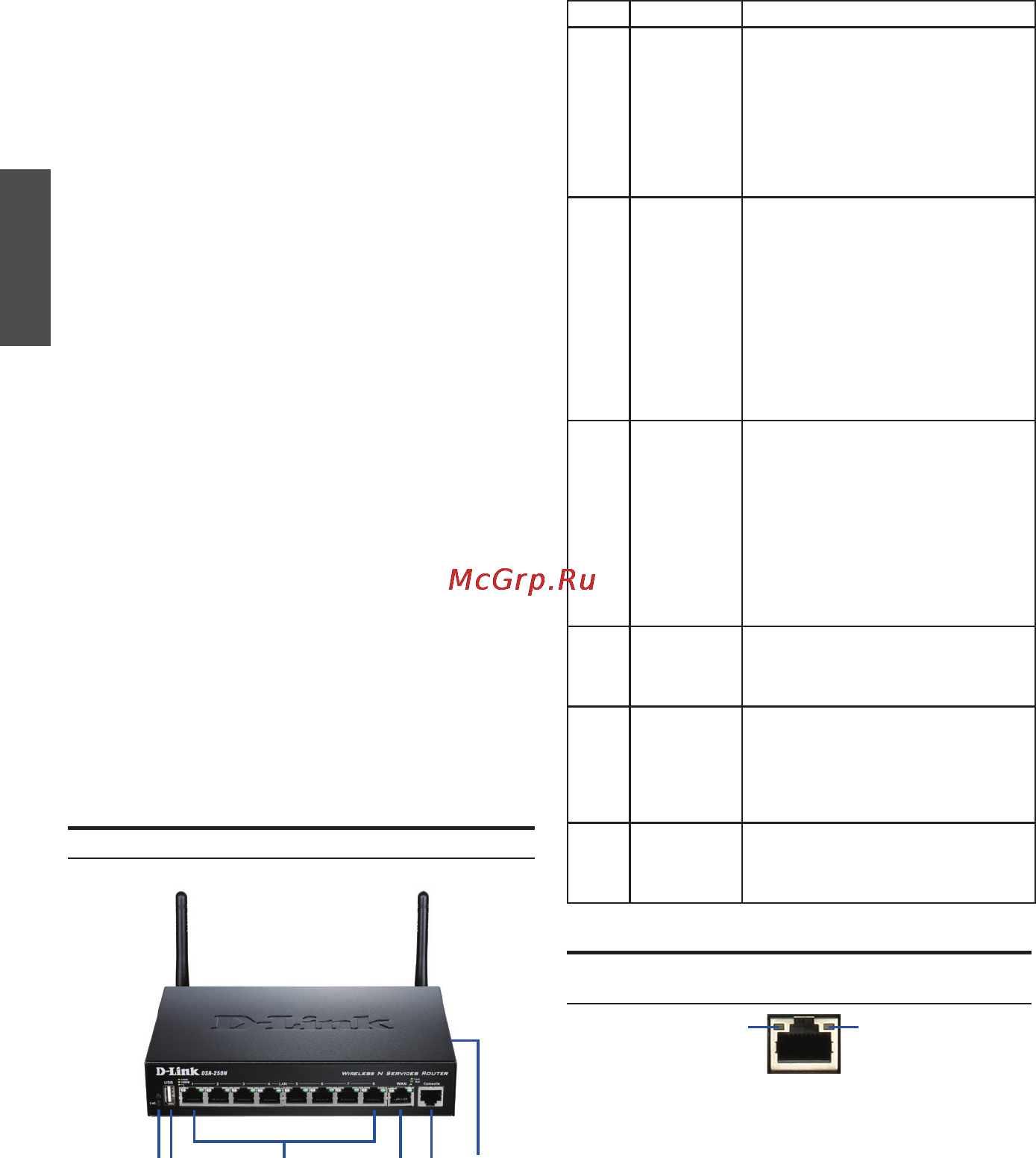

Рисунок 1: Передняя панель DSR-250N
В данном разделе представлено детальное
описание маршрутизатора DSR-250N и его
компонентов.
