Lex PLAZA 600 Белая [4/8] Установка метод вентиляции

УСТАНОВКА (МЕТОД ВЕНТИЛЯЦИИ)

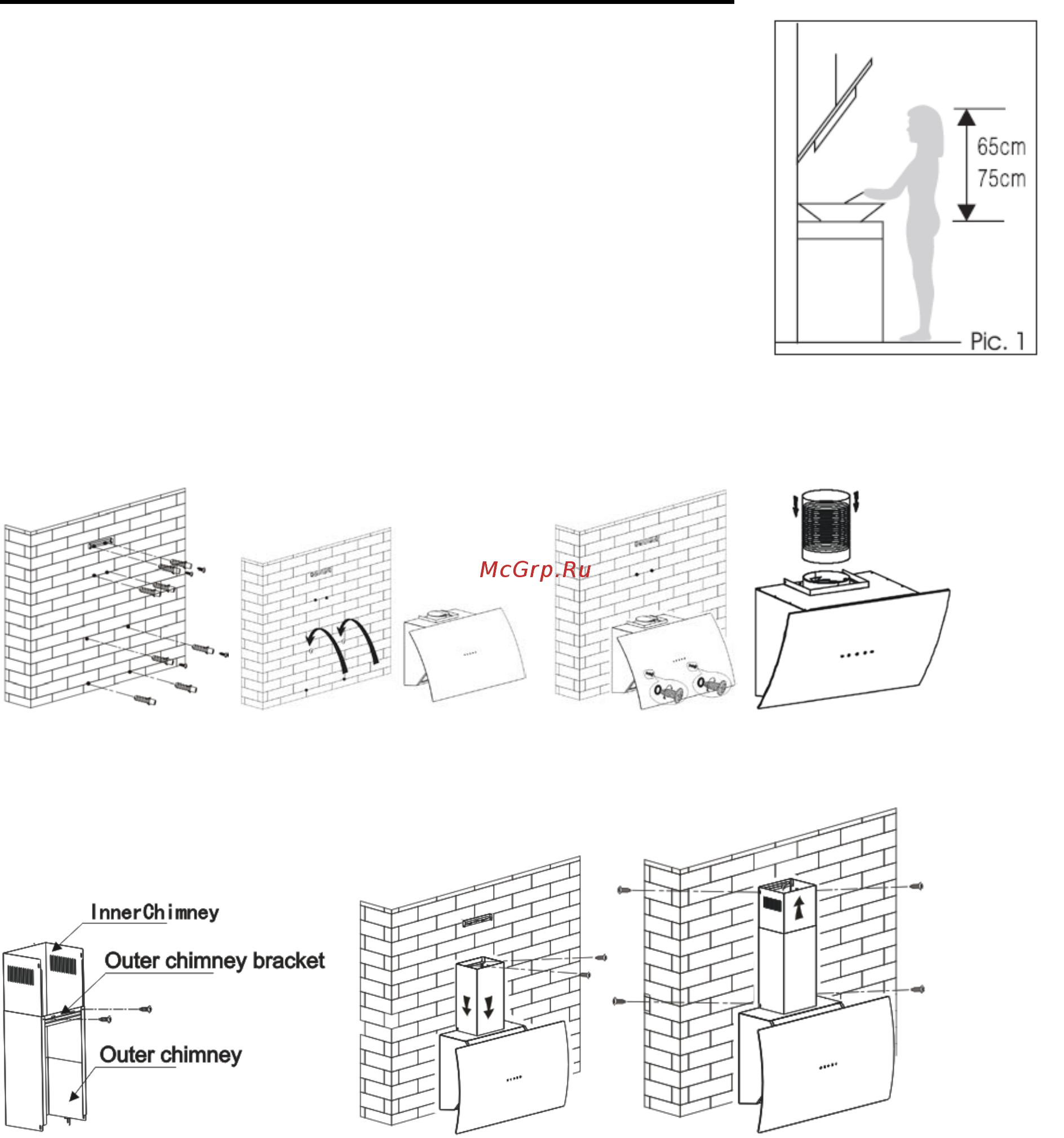

1. Вытяжка, в этом режиме, должна быть установлена

на расстоянии от 65 – 75 см от варочной поверхности.

См. Рис.1

2. Закрепите саморезы в стене, в соответсвии с

креплениями вытяжки. См. Рис. 2.

3. Повесьте вытяжку на стену, См. Рис. 3.

4. Присоедините гофротрубу к вытяжке. См. Рис.5

5. Соедините внутреннюю и внешнюю часть

декоративного короба. Поставьте короб на вытяжку и присоедините

его к стнене двумя винтами. См. Рис. 5 и 6.

7. Вы можете регулировать высоту короба по желанию. См. Рис. 7.

Рис. 2 Рис. 3 Рис. 4 Рис. 5

Рис. 5 Рис. 6 Рис. 7
