• 7 •

• 10 •

4.6 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого

фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,

то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не эксплу-

атируйте прибор без установленного фильтра!

4.7 Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.

4.8 Не допускайте возникновения факельного пламени под вытяжкой! Пламя газовых конфорок всег-

да должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может повредить прибор.

4.9 Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться ли-

цом, обученным правилам работы с электроустановками. При повреждении электрического шнура, его за-

мену производит квалифицированный специалист сервисной службы. Категорически запрещается обре-

зать вилку при монтаже кухонной вытяжки.

4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от ста-

тических и динамических нагрузок.

4.11 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое

используется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, ра-

ботающие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, дос-

таточном для сгорания топлива. При подаче воздуха в недостаточном объеме возникает опасность отрав-

ления газообразными продуктами сгорания, которые всасываются обратно в помещение.

4.12 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, использу-

емое для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к при-

борам, которые только направляют воздух обратно в комнату).

4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть фи-

зические, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев,

когда за такими лицами осуществляется надзор или проводится их инструктирование относительно ис-

пользования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор

за детьми с целью недопущения их игр с прибором.

4.14 В электрической цепи, при подключении вытяжки, обязательно использовать автоматический вы-

ключатель с током срабатывания не более 16А (рекомендуемый 2А)

5 УСТРОЙСТВО

ДЛЯ КВ «АМПИР 60», «ГРИЛЬЯЖ 60», «КАПЕЛЛА 60», «ПИРАМИДА 90»

рис. 6

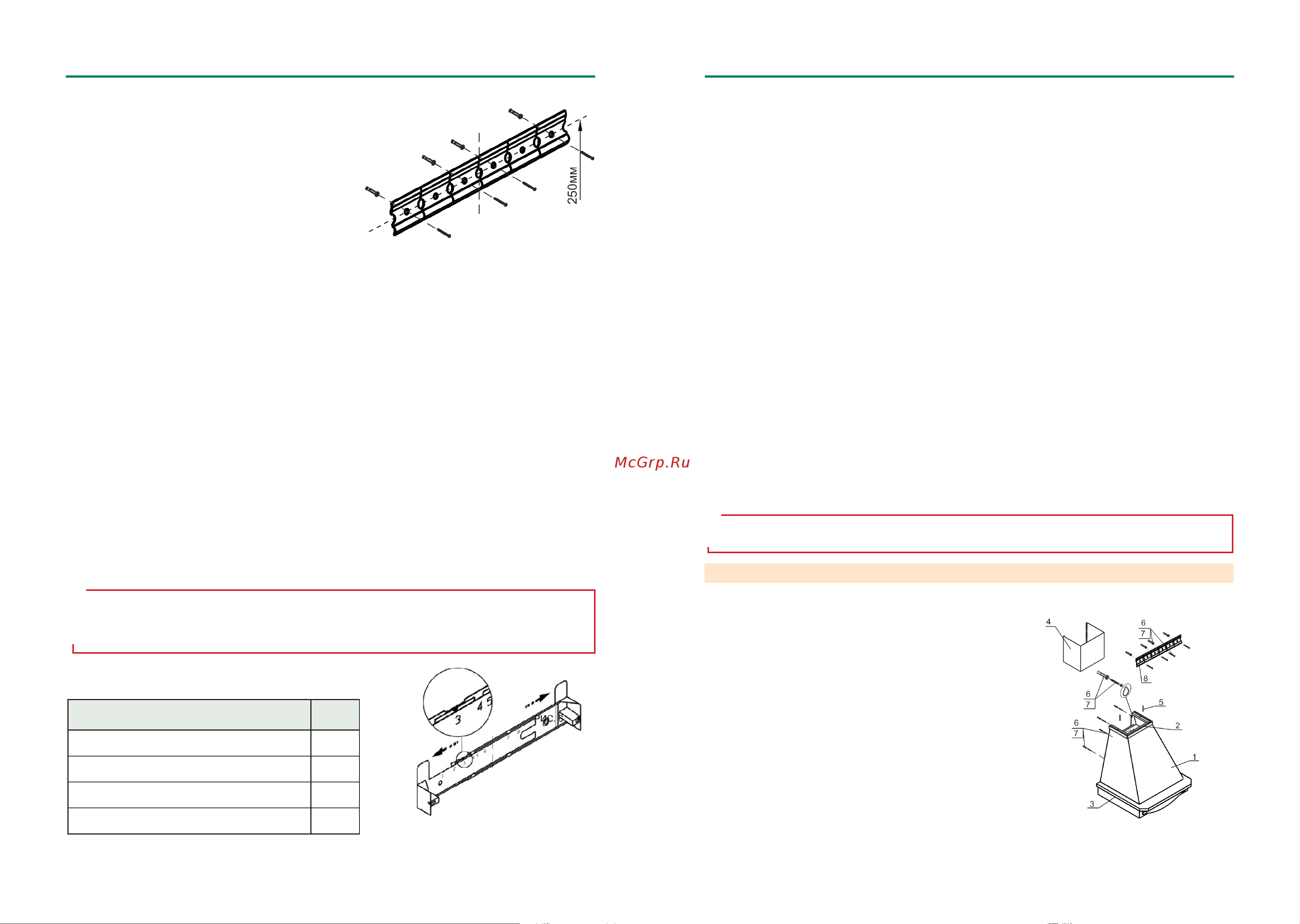

6.4 Установка кухонной вытяжки «Пирамида 90 :»

- от линии установки нижней кромки вытяжки, на расстоя-

нии 250 мм прикрепите планку крепежную для навесов рис. 6

(расположите планку таким образом, чтобы между верхним

краем и стеной был зазор, а нижний край плотно прилегал к

стене);

- осевая линия планки должна совпадать с осевой линией

вытяжки;

- затем, при помощи регулируемых навесов, расположен-

ных на задней стенке вытяжки, навесьте ее (с ранее

установленной на ней фальштрубой п.6.2) на планку кре-

пежную.

рис. 7

рис. 3

ТАБЛИЦА 3

Наименование

Рококо 60

Ампир 90, Грильяж 90, Капелла 90, Рококо 90

Ар-Деко 60

Пергола 60

ВНИМАНИЕ: В зависимости от варианта монтажа используйте самонарезающие винты и дюбели,

соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-

дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на

которой должна быть смонтирована кухонная вытяжка!.

- при помощи регулировочных винтов, можно подрегулировать положение кухонной вытяжки по горизон-

тали, по высоте и глубине;

- разметьте отверстия для установки дюбелей Ø8х40мм для дополнительного крепления вытяжки размер

«Б»;

- снимите прибор, просверлите отверстия и установите дюбелей Ø8х40мм и установите их;

- навесьте вытяжку и закрепите дополнительно двумя самонарезающими винтами размер «Б».

6.5 Крепление кронштейна к стене (рис. 7, 8).

Для вытяжек «Ар Деко 60 «Пергола 60 , «Ампир 90 , «Грильяж 90 , «Капелла 90 «Рококо 60/90 :

- прежде чем прикрепить кронштейн к стене, необходимо выставить его на нужный размер (равный шири-

не верхней фальштрубы) рис.7, для этого увеличьте размер кронштейна (если это необходимо) и установите

фиксатор напротив цифры соответствующей Вашей вытяжке (см. графа N, табл.3 )

- выдвиньте фальштрубу на нужную высоту;

- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную линию рис. 8 (фальштрубу

опустите внутрь вытяжки );

- приложите кронштейн к стене, как показано на рис.8;

- осевая линия кронштейна должна совпадать с осевой линией вытяжки, а верхний край с ранее проведен-

ной горизонтальной линией;

- обозначьте центры отверстий для крепления кронштейна;

- просверлите два отверстия 8Х40 мм для установки дюбелей и прикрепите кронштейн к стене самонаре-

зающими винтами.

» » » » », »

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

ПРЕДУПРЕЖДЕНИЕ: Доступные части кухонной вытяжки могут нагреваться, при использовании с при-

борами для приготовления пищи.

АМПИР • АР-ДЕКО ГРИЛЬЯЖ • • КАПЕЛЛА • ПЕРГОЛА • ПИРАМИДА• РОКОКО

1 Корпус вытяжки в комплекте с вентилятором,

устройством управления и освещения, фильтром.

2 Верхнее деревянное обрамление.

3 Нижнее деревянное обрамление.

4 Фальштруба.

5 Винты самонарезающие 4,2х32 мм для крепления верх-

него обрамления и фальштрубы к корпусу вытяжки.

6, 7 Дюбели Ø8х40 мм и винты самонарезающие 4,2х41 мм

для крепления вытяжки к стене.

8 Планка крепежная для основного крепления к стене КВ

Пирамида 90.
