УСТРОЙСТВО ЭЛЕКТРОШКАФА

Электрошкаф имеет элементы управления, расположенные на панели

управления:

1 - ручка управления электрошкафом;

2 - сигнальная лампочка включения электрошкафа (красная);

3 - дисплей программатора;

4 - сигнальная лампочка включения терморегулятора (оранжевая), гаснет

при достижении заданной температуры;

5 - ручка терморегулятора;

6 - кнопки программатора;

7 - ручка таймера электромеханического.

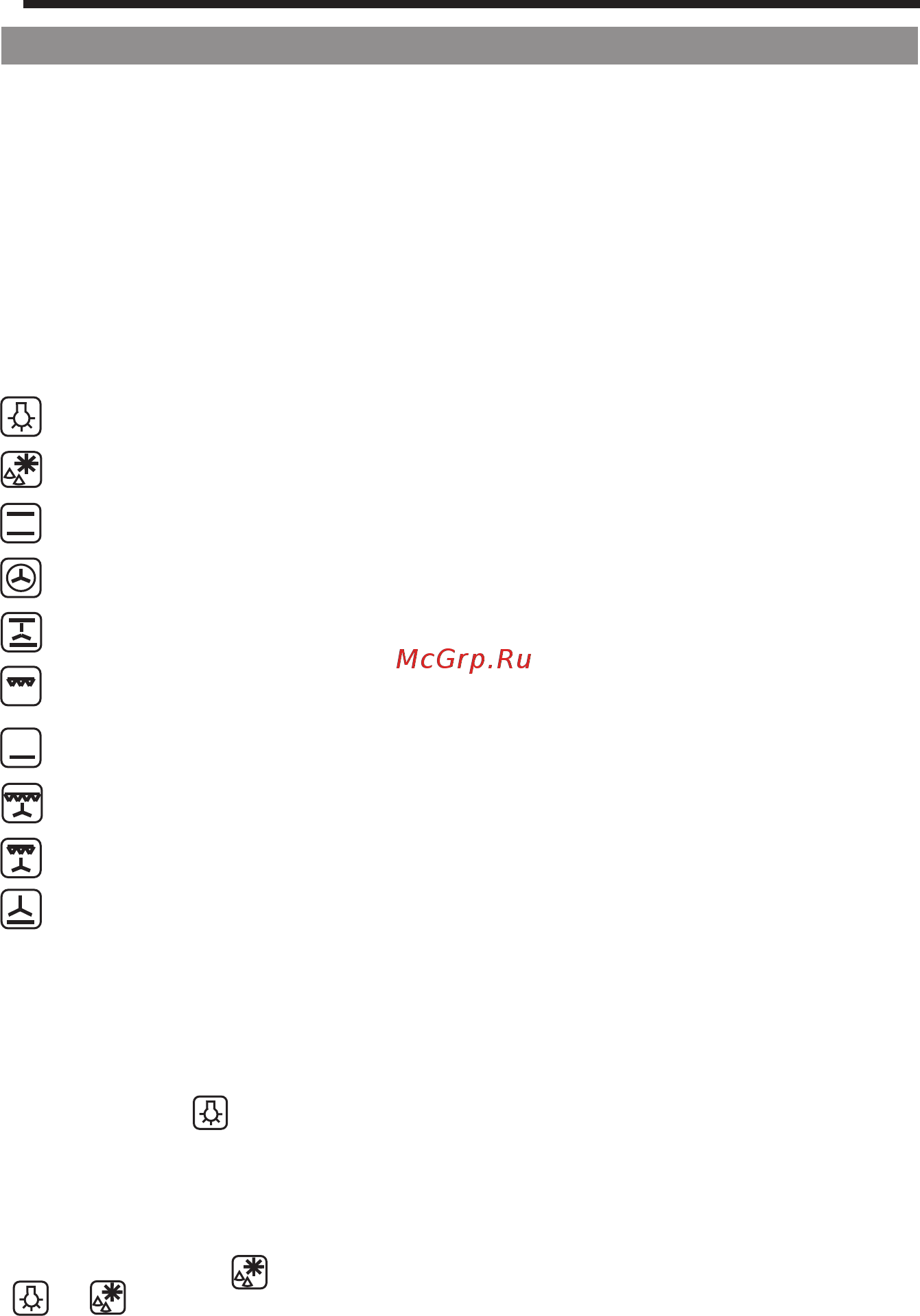

Поворотом ручки управления электрошкафом по часовой стрелке, начиная с

положения «0» (выключено), устанавливаются следующие режимы работы:

- включение лампочки освещения;

- включение вентилятора конвекции;

- включение верхнего и нижнего ТЭН-ов («статическая» духовка);

- включение кругового ТЭН-а и вентилятора конвекции;

- включение верхнего и нижнего ТЭН-ов, вентилятора конвекции;

- включение ТЭН-гриля (ручка терморегулятора должна находиться в

положении максимальной температуры);

- включение нижнего ТЭН-а;

- включение верхнего ТЭН-а, ТЭН-гриля и вентилятора конвекции;

- включение ТЭН-гриля и вентилятора конвекции;

- включение нижнего ТЭН-а и вентилятора конвекции.

Внимание! В электрошкафах моделей 6009.01эшв, 6009.02эшв во всех

положениях, за исключением «0», загорается красная сигнальная лампочка

включения электрошкафа и лампочка освещения.

В электрошкафах модели 6006.03эшв красная сигнальная лампочка

загорается во всех положениях за исключением ”0”, лампочка освещения

загорается при положении ” ” и остается включенной при всех других

положениях кроме “0”.

При включении терморегулятора загорается оранжевая сигнальная

лампочка и .гаснет при достижении заданной температуры

Регулировка температуры осуществляется поворотом ручки терморегулято-

ра от 100 до 250 ºC при всех положениях ручки управления электрошкафом,

кроме положения “ “ для моделей 6009.01эшв, 6009.02эшв и положений

“ “, “ “ для модели 6006.03эшв.
