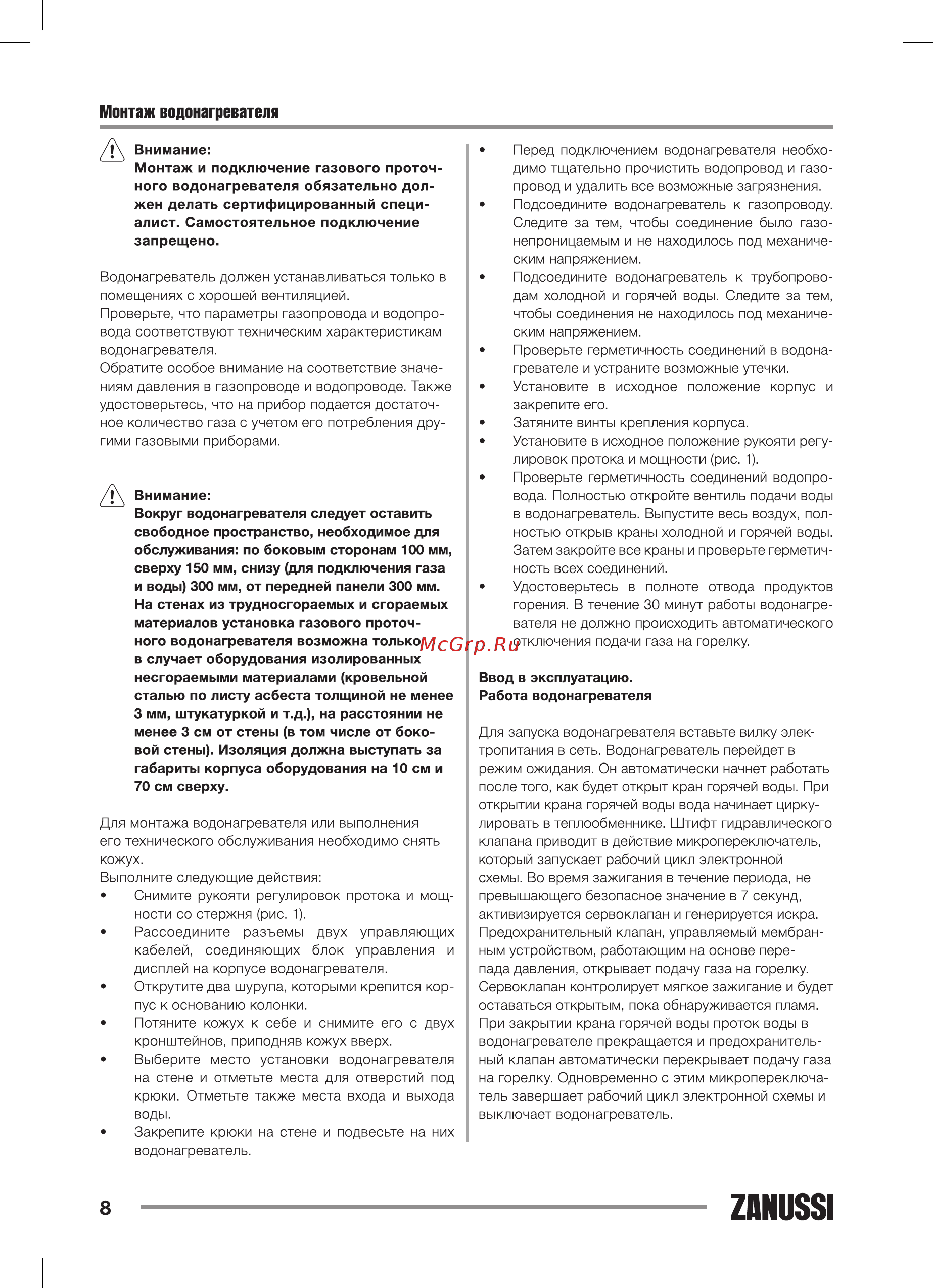

Монтаж водонагревателя Внимание Монтаж и подключение газового проточ ного водонагревателя обязательно дол жен делать сертифицированный специ алист Самостоятельное подключение запрещено Водонагреватель должен устанавливаться только в помещениях с хорошей вентиляцией Проверьте что параметры газопровода и водопро вода соответствуют техническим характеристикам водонагревателя Обратите особое внимание на соответствие значе ниям давления в газопроводе и водопроводе Также удостоверьтесь что на прибор подается достаточ ное количество газа с учетом его потребления дру гими газовыми приборами Внимание Вокруг водонагревателя следует оставить свободное пространство необходимое для обслуживания по боковым сторонам 100 мм сверху 150 мм снизу для подключения газа и воды 300 мм от передней панели 300 мм На стенах из трудносгораемых и сгораемых материалов установка газового проточ ного водонагревателя возможна только в случает оборудования изолированных несгораемыми материалами кровельной сталью по листу асбеста толщиной не менее 3 мм штукатуркой и т д на расстоянии не менее 3 см от стены в том числе от боко вой стены Изоляция должна выступать за габариты корпуса оборудования на 10 см и 70 см сверху Для монтажа водонагревателя или выполнения его технического обслуживания необходимо снять кожух Выполните следующие действия Снимите рукояти регулировок протока и мощ ности со стержня рис 1 Рассоедините разъемы двух управляющих кабелей соединяющих блок управления и дисплей на корпусе водонагревателя Открутите два шурупа которыми крепится кор пус к основанию колонки Потяните кожух к себе и снимите его с двух кронштейнов приподняв кожух вверх Выберите место установки водонагревателя на стене и отметьте места для отверстий под крюки Отметьте также места входа и выхода воды Закрепите крюки на стене и подвесьте на них водонагреватель 8 Перед подключением водонагревателя необхо димо тщательно прочистить водопровод и газо провод и удалить все возможные загрязнения Подсоедините водонагреватель к газопроводу Следите за тем чтобы соединение было газо непроницаемым и не находилось под механиче ским напряжением Подсоедините водонагреватель к трубопрово дам холодной и горячей воды Следите за тем чтобы соединения не находилось под механиче ским напряжением Проверьте герметичность соединений в водона гревателе и устраните возможные утечки Установите в исходное положение корпус и закрепите его Затяните винты крепления корпуса Установите в исходное положение рукояти регу лировок протока и мощности рис 1 Проверьте герметичность соединений водопро вода Полностью откройте вентиль подачи воды в водонагреватель Выпустите весь воздух пол ностью открыв краны холодной и горячей воды Затем закройте все краны и проверьте герметич ность всех соединений Удостоверьтесь в полноте отвода продуктов горения В течение 30 минут работы водонагре вателя не должно происходить автоматического отключения подачи газа на горелку Ввод в эксплуатацию Работа водонагревателя Для запуска водонагревателя вставьте вилку элек тропитания в сеть Водонагреватель перейдет в режим ожидания Он автоматически начнет работать после того как будет открыт кран горячей воды При открытии крана горячей воды вода начинает цирку лировать в теплообменнике Штифт гидравлического клапана приводит в действие микропереключатель который запускает рабочий цикл электронной схемы Во время зажигания в течение периода не превышающего безопасное значение в 7 секунд активизируется сервоклапан и генерируется искра Предохранительный клапан управляемый мембран ным устройством работающим на основе пере пада давления открывает подачу газа на горелку Сервоклапан контролирует мягкое зажигание и будет оставаться открытым пока обнаруживается пламя При закрытии крана горячей воды проток воды в водонагревателе прекращается и предохранитель ный клапан автоматически перекрывает подачу газа на горелку Одновременно с этим микропереключа тель завершает рабочий цикл электронной схемы и выключает водонагреватель ZANUSSI
