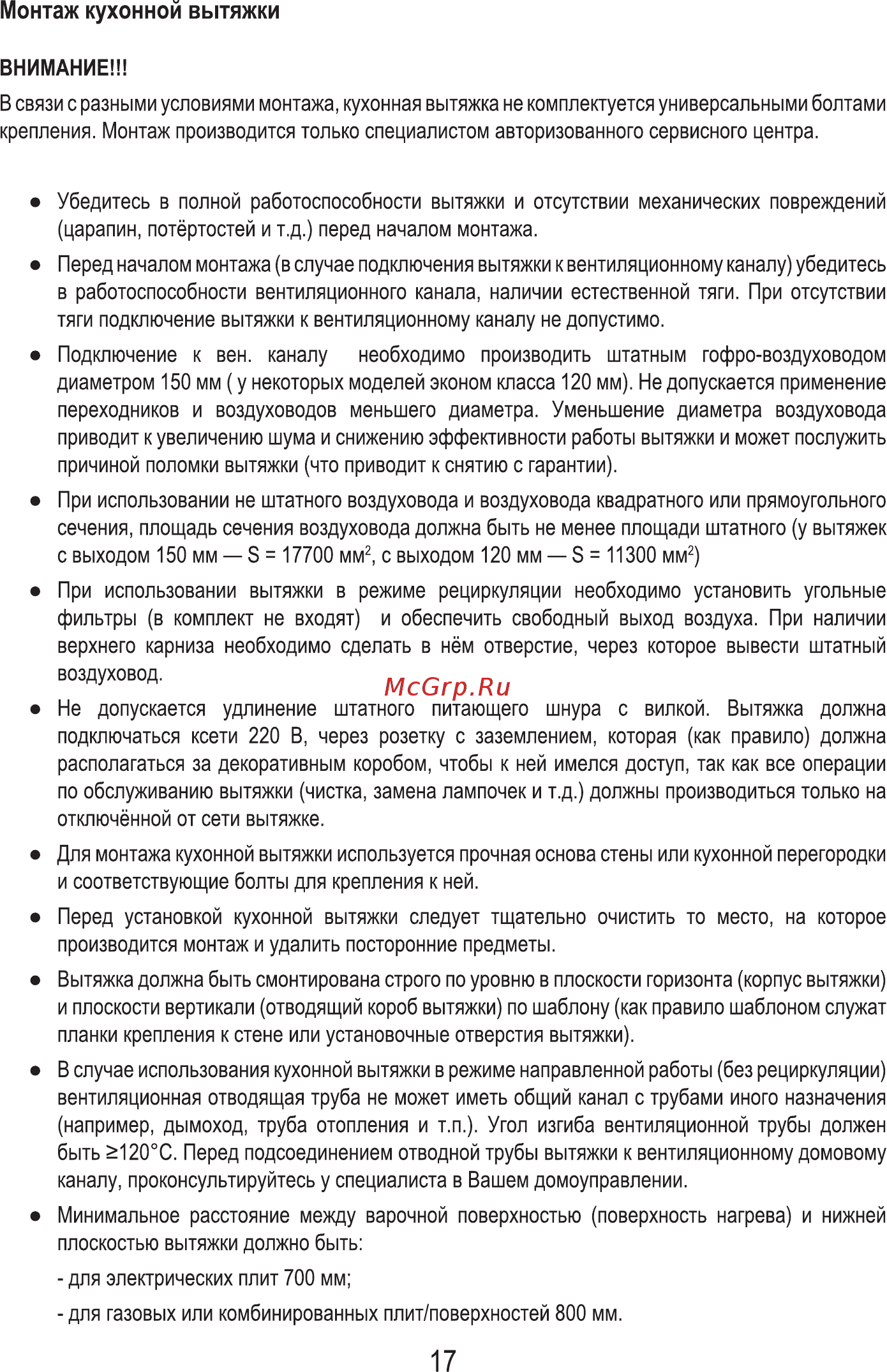

Монтаж кухонной вытяжки ВНИМАНИЕ В связи с разными условиями монтажа кухонная вытяжка не комплектуется универсальными болтами крепления Монтаж производится только специалистом авторизованного сервисного центра Убедитесь в полной работоспособности вытяжки и отсутствии механических повреждений царапин потёртостей и т д перед началом монтажа Перед началом монтажа в случае подключения вытяжки к вентиляционному каналу убедитесь в работоспособности вентиляционного канала наличии естественной тяги При отсутствии тяги подключение вытяжки к вентиляционному каналу не допустимо Подключение к вен каналу необходимо производить штатным гофро воздуховодом диаметром 150 мм у некоторых моделей эконом класса 120 мм Не допускается применение переходников и воздуховодов меньшего диаметра Уменьшение диаметра воздуховода приводит к увеличению шума и снижению эффективности работы вытяжки и может послужить причиной поломки вытяжки что приводит к снятию с гарантии При использовании не штатного воздуховода и воздуховода квадратного или прямоугольного сечения площадь сечения воздуховода должна быть не менее площади штатного у вытяжек с выходом 150 мм S 17700 мм2 с выходом 120 мм S 11300 мм2 При использовании вытяжки в режиме рециркуляции необходимо установить угольные фильтры в комплект не входят и обеспечить свободный выход воздуха При наличии верхнего карниза необходимо сделать в нём отверстие через которое вывести штатный воздуховод Не допускается удлинение штатного питающего шнура с вилкой Вытяжка должна подключаться ксети 220 В через розетку с заземлением которая как правило должна располагаться за декоративным коробом чтобы к ней имелся доступ так как все операции по обслуживанию вытяжки чистка замена лампочек и т д должны производиться только на отключённой от сети вытяжке Для монтажа кухонной вытяжки используется прочная основа стены или кухонной перегородки и соответствующие болты для крепления к ней Перед установкой кухонной вытяжки следует тщательно очистить то место на которое производится монтаж и удалить посторонние предметы Вытяжка должна быть смонтирована строго по уровню в плоскости горизонта корпус вытяжки и плоскости вертикали отводящий короб вытяжки по шаблону как правило шаблоном служат планки крепления к стене или установочные отверстия вытяжки В случае использования кухонной вытяжки в режиме направленной работы без рециркуляции вентиляционная отводящая труба не может иметь общий канал с трубами иного назначения например дымоход труба отопления и т п Угол изгиба вентиляционной трубы должен быть 120 С Перед подсоединением отводной трубы вытяжки к вентиляционному домовому каналу проконсультируйтесь у специалиста в Вашем домоуправлении Минимальное расстояние между варочной поверхностью поверхность нагрева и нижней плоскостью вытяжки должно быть для электрических плит 700 мм для газовых или комбинированных плит поверхностей 800 мм 17
