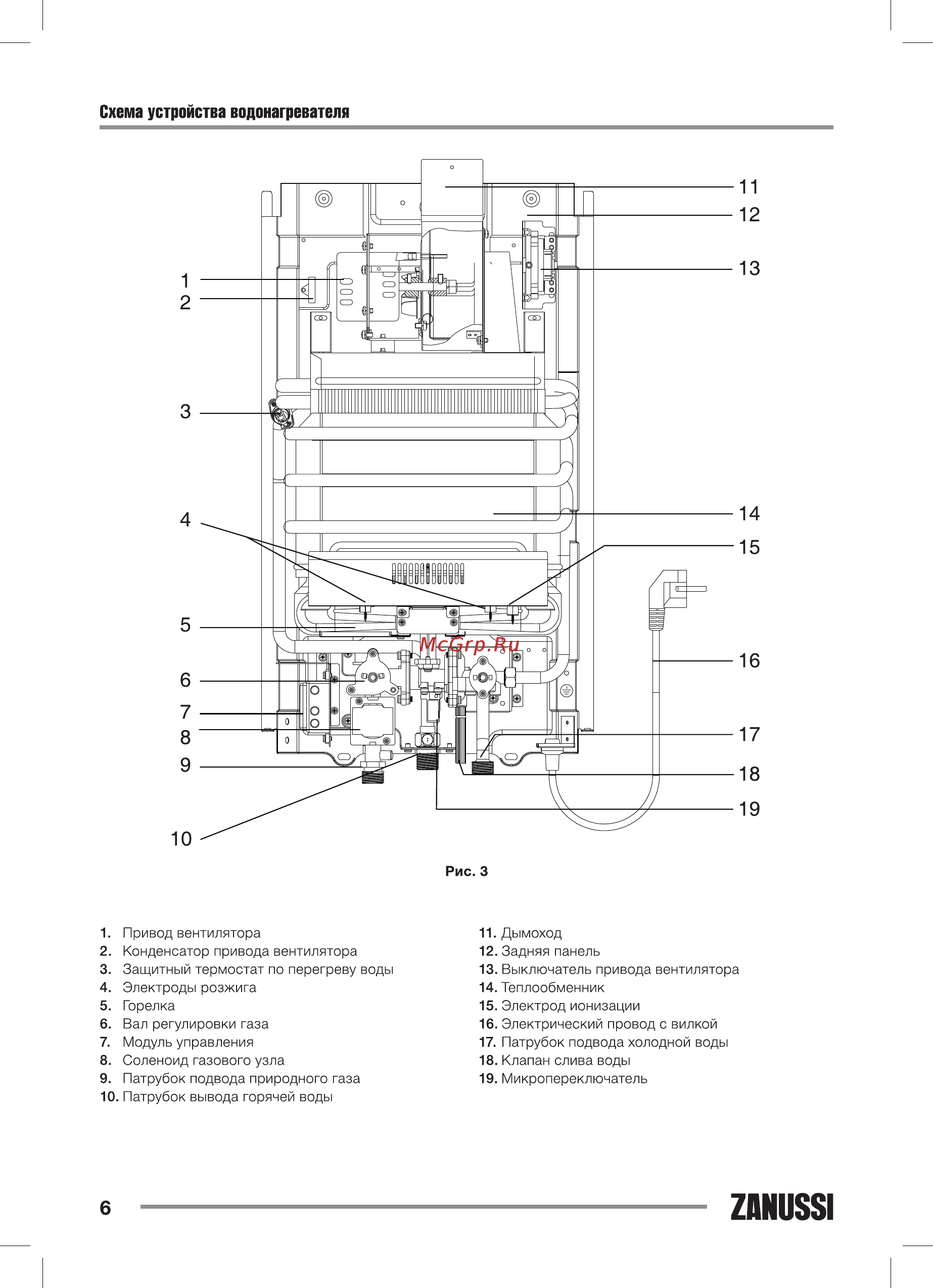

Схема устройства водонагревателя Рис 3 1 Привод вентилятора 2 Конденсатор привода вентилятора 3 Защитный термостат по перегреву воды 4 Электроды розжига 5 Горелка 6 Вал регулировки газа 7 Модуль управления 8 Соленоид газового узла 9 Патрубок подвода природного газа 10 Патрубок вывода горячей воды 6 11 Дымоход 12 Задняя панель 13 Выключатель привода вентилятора 14 Теплообменник 15 Электрод ионизации 16 Электрический провод с вилкой 17 Патрубок подвода холодной воды 18 Клапан слива воды 19 Микропереключатель
