9
УСТАНОВКА ВИТЯжКИ НА СТІНУ
Визначтесь з варіантом установки: Варіант 1
або Варіант 2. (Мал. 1)
Відповідно до обраного варіанта закріпіть
кріпильні планки. Планки кріпильні малі ви-
користовуються тільки для Варіанта 2. Планка
кріпильна велика використовується при необ-
хідності закрити щілину між витяжкою та сті-
ною.
1. За допомогою саморізів 3,9х9,5 з монтаж-
ного комплекту і викрутки закріпіть адаптер по-
вітропроводу і, за необхідності, планки кріпильні
на корпусі витяжки. (Мал. 2)
2. Зробіть отвори в шафі згідно ескізу для об-
раного варіанту установки. (Мал 3)
3. За допомогою гвинтів М5х40 з шайбами з
монтажного комплекту і викрутки прикріпіть ви-
тяжку до шафи. (Мал. 4)
4. З’єднайте повітропровід з адаптером ви-
тяжки. (Мал. 5) Виведіть інший кінець повітро-
провода у вентиляційну шахту.
Переконайтеся у відсутності щілин у з’єднаннях.
Мал. 3
Мал. 4
Мал. 5
195
408
600
500
270 min
300 mi
n
120
212
34
ø6
4 отв.
Гвинти
М5х40
Шайба 5
Варіант 2
152
408
558
458
20
270 min
300 mi
n
120
212
34
ø6
4 отв.
Варіант 1
UA
8

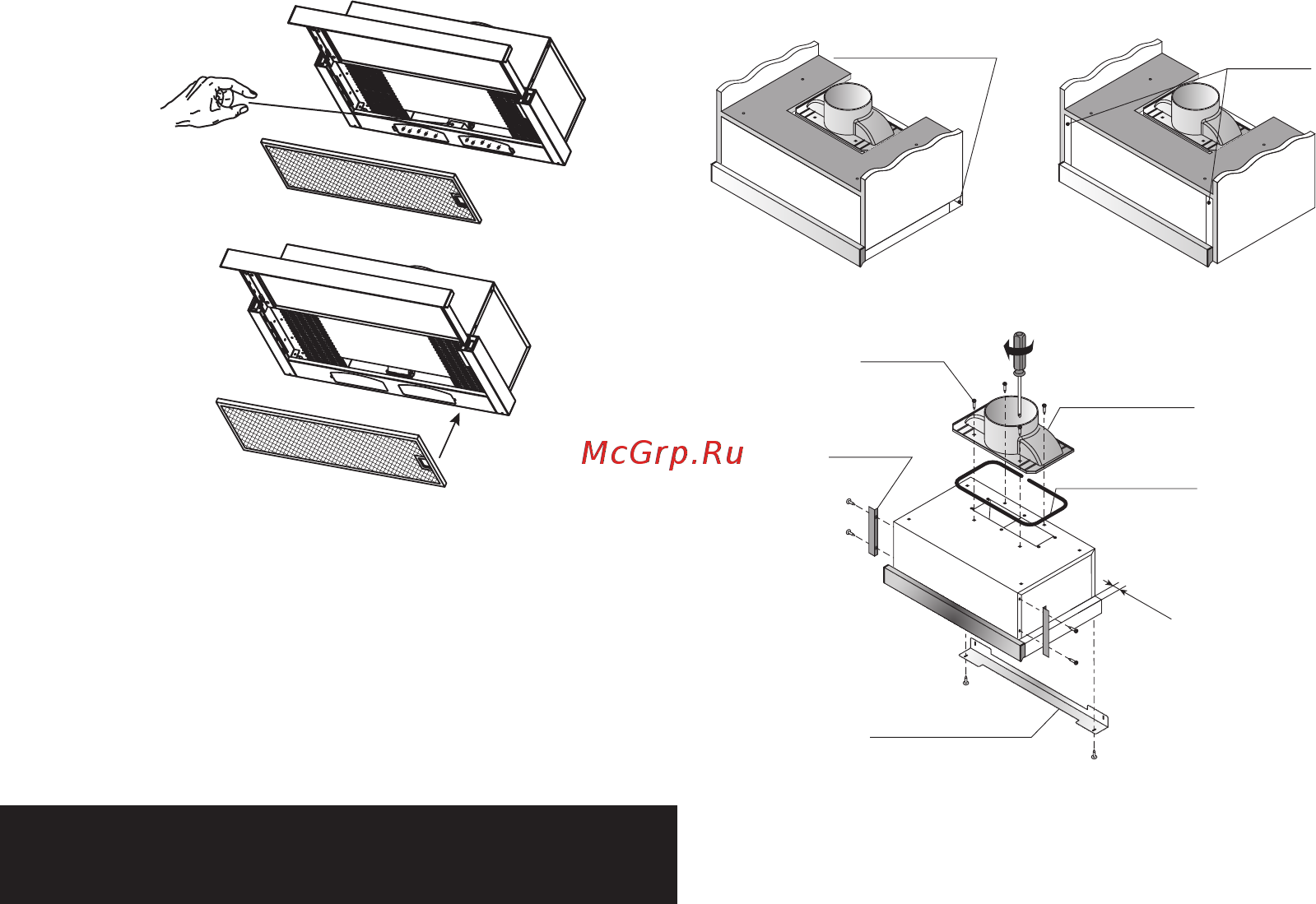

Усередині витяжки, між склом і патроном з електролам-
пами, знаходиться пінопластовий транспортувальний фік-
сатор.
Перед увімкненням і експлуатацією обов’язково вида-
літь пінопластовий фіксатор, так як його присутність все-
редині під час роботи може призвести до поломки виробу
1. Зніміть алюмінієві фільтри.
2. Видаліть фіксатор.
3. Встановіть на місце алюмінієві фільтри.
ПІДгОТОВКА ДО УСТАНОВКИ
Мал. 1
Мал. 2
УСТАНОВКА ВИТЯжКИ НА СТІНУ
Адаптер
повітропроводу
Планка
кріпильна
мала
Планка кріпильна
велика
Ущільнювальний
шнур
Саморізи
3,9х9,5
22 мм
Планка
кріпильна
мала
Планка кріпильна
велика
Варіант 1 Варіант 2
